CSA S16 Průřez třídy 4

Otázky a odpovědi pro snadné řešení problému

  • Často kladené dotazy (FAQ)

Tento text byl přeložen Google překladačem

Zobrazit původní text

Moje průřez je klasifikován jako třída 4 a neposouditelný v přídavném modulu RF-/STEEL CSA. Můj ruční výpočet však ukazuje jinou třídu. Proč ten rozdíl?

Odpověď

Maximální poměry b/t a h/w vycházejí z Tabulky 1 nebo 2 v závislosti na vnitřních silách v prutech. U prutů s čistým osovým tlakem se používá tabulka 1. U prutů namáhaných ohybem nebo ohybem + osově (nosník - sloup) se používá Tabulka 2.

V programu RFEM je přednastaveno zanedbání ohybového momentu, pokud je poměr menší než 1 %. Proto se v programu zobrazí "Třída 4", protože posouzení vychází z Tabulky 1.

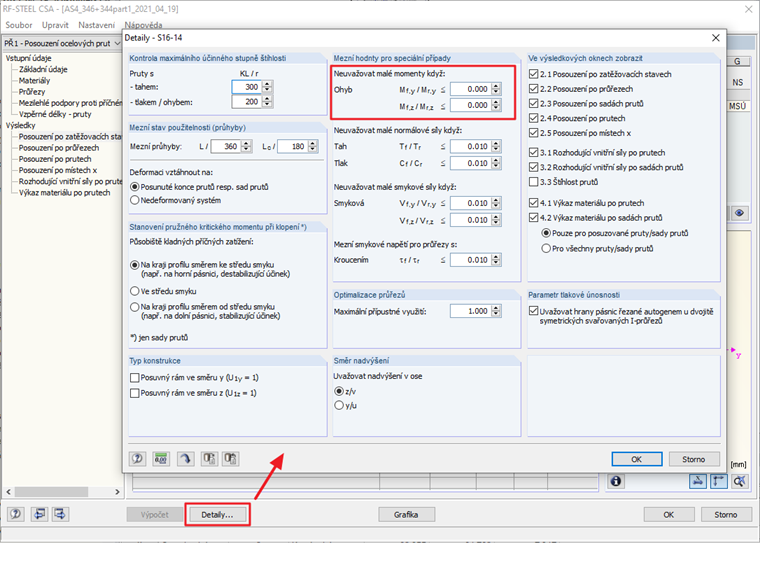

Chcete-li toto nastavení změnit, přejděte na "Detaily" a nastavte mezní hodnoty na nulu (jak je znázorněno na Obrázku 1). Tímto způsobem program provede kontrolu podle Tabulky 2 a již nebude ignorovat malé momenty.

Poznámka: V příkladu modelu, kde jsou momenty v místech podpor nulové, je výsledek stále zobrazen jako "Třída 4 (nelze posoudit)".

Klíčová slova

CSA Posouzení ocelových konstrukcí Průřez Třída 4 Nelze posoudit
