最大b/t和h/w比值取决于表1或表2,具体取决于杆件中的内力。表1列出了纯轴向受压构件。 对于受弯和受弯+受轴杆件(梁柱),使用表2。
在RFEM中,该比小于1%时可以忽略弯矩。 因此将显示“类别4”,因为该检查基于表1。

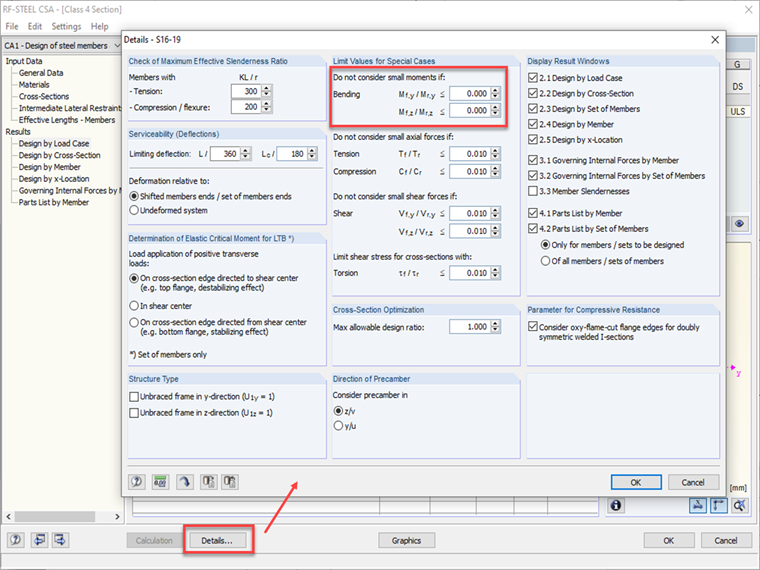

要更改该设置,请在详细信息中将极限值设置为零(见图1)。 这样程序就按照表2进行了验算,不再忽略小弯矩。
注释: 在示例示例中,当支座位置的弯矩为零时,结果仍然显示为“第4类(不可设计)”。
最大b/t和h/w比值取决于表1或表2,具体取决于杆件中的内力。表1列出了纯轴向受压构件。 对于受弯和受弯+受轴杆件(梁柱),使用表2。
在RFEM中,该比小于1%时可以忽略弯矩。 因此将显示“类别4”,因为该检查基于表1。
要更改该设置,请在详细信息中将极限值设置为零(见图1)。 这样程序就按照表2进行了验算,不再忽略小弯矩。
注释: 在示例示例中,当支座位置的弯矩为零时,结果仍然显示为“第4类(不可设计)”。
