Resposta:
As relações b/t e h/w máximas são baseadas na Tabela 1 ou na Tabela 2, dependendo dos esforços internos nas barras. A Tabela 1 é utilizada para barras sujeitas a compressão axial pura. Para barras sujeitas a flexão ou a flexão e força axial (viga-pilar), é utilizada a Tabela 2.
O RFEM está predefinido para negligenciar o momento fletor se a relação for inferior a 1%. Por isso, o programa mostra "Classe 4" porque a verificação é baseada na Tabela 1.

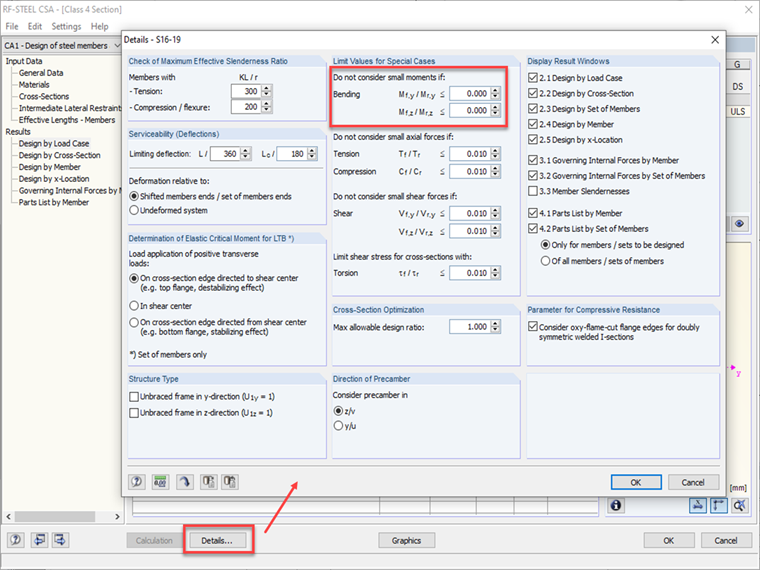

Para alterar esta configuração, defina os valores limite para zero nos detalhes (ver Figura 1). Assim, o programa realiza a verificação segundo a Tabela 2 e já não ignora os pequenos momentos.
Note: No modelo de exemplo, onde os momentos nas posições de apoio são zero, o resultado continua a ser apresentado como "Classe 4 (não dimensionável)".
