Настройки моделирования ветра также можно изменить в основной программе RFEM 6 и RSTAB 9.

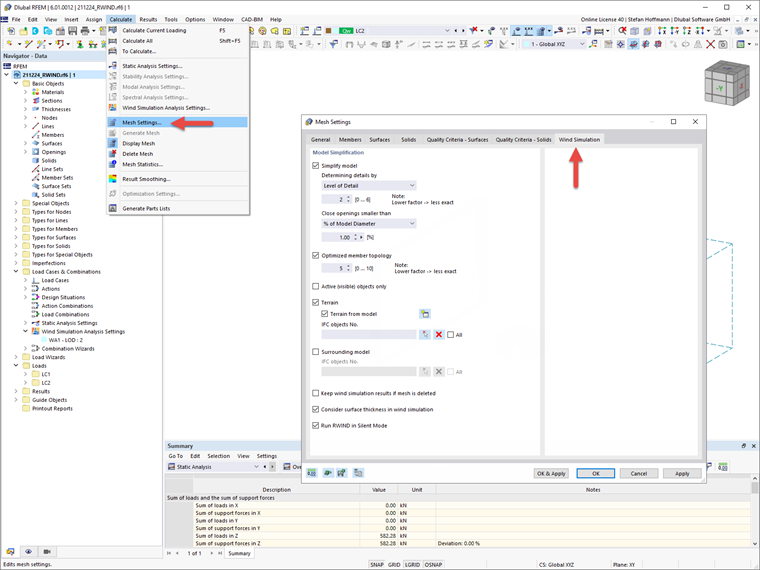

В RFEM 6 вы можете найти настройки для упрощения модели в подменю настроек сетки.

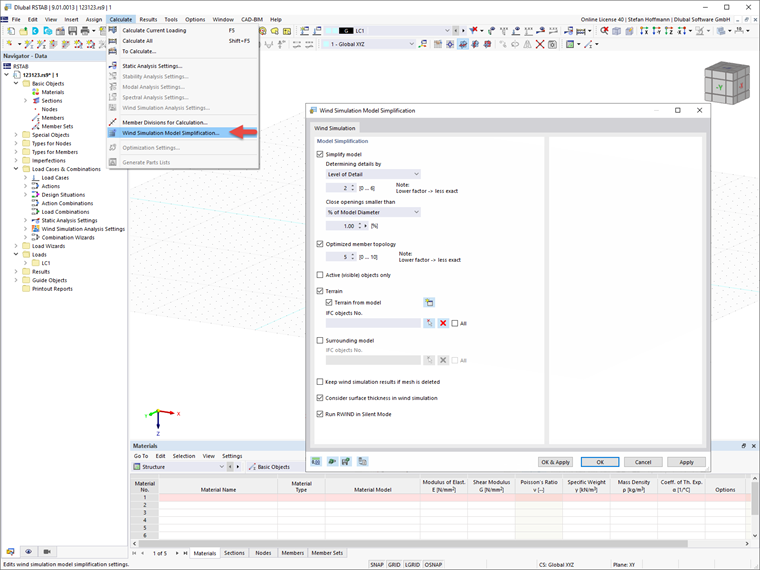

Настройки упрощения модели в программе RSTAB 9 находятся в меню «Упрощение модели для моделирования ветра».

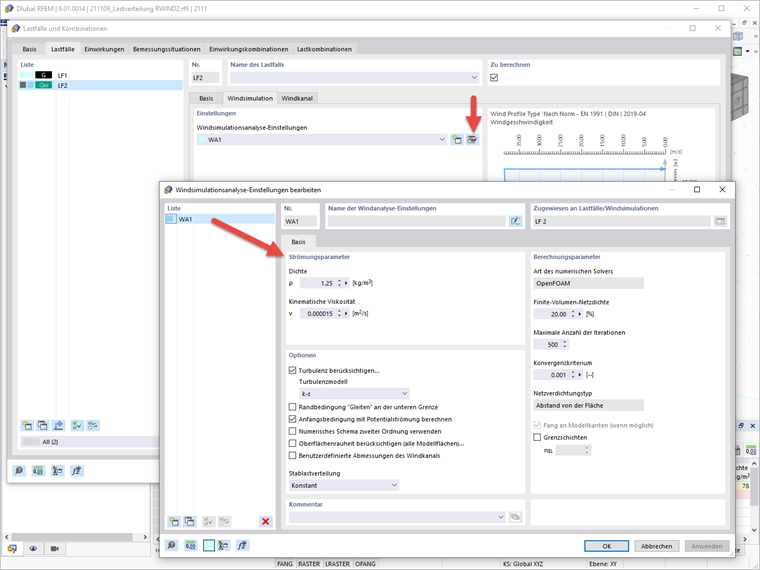

Дальнейшие настройки, касающиеся параметров потока, опций и параметров расчета, можно изменить прямо в настройках анализа моделирования ветра.
