Configuração da simulação de vento no RFEM 6/RSTAB 9

Onde é que posso ajustar a configuração da minha simulação de vento no RFEM 6/RSTAB 9?

Resposta:

A configuração para a simulação de vento também pode ser ajustada no programa principal no RFEM 6 e no RSTAB 9.

No RFEM 6, pode encontrar a configuração para a simplificação do modelo no submenu da configuração da malha.

FAQ

FAQ 005157 | Onde é que posso ajustar a configuração da minha simulação de vento no RFEM 6/RSTAB 9?

FAQ 005157 | Onde posso ajustar a configuração da minha simulação de vento no RFEM 6/RSTAB 9?

FAQ 005157 | Simplificação do modelo de simulação de vento do RFEM 6

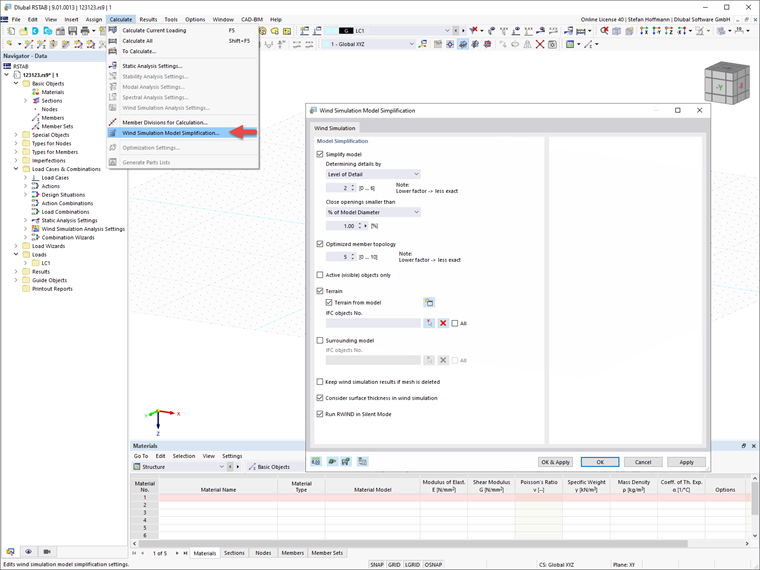

No RSTAB 9, pode encontrar a configuração para a simplificação do modelo no item de menu Simplificação do modelo de simulação de vento.

FAQ 005157 | Simplificação do modelo de simulação de vento do RSTAB 9

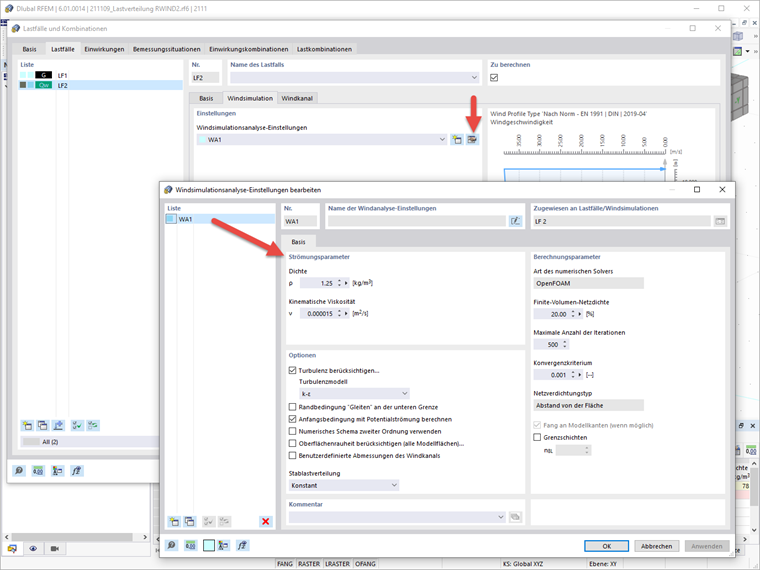

Na configuração da análise de simulação de vento, é possível ajustar outras configurações relacionadas com parâmetros de fluxo, opções e parâmetros de cálculo.

FAQ 005157 | Configuração da análise de simulação de vento RFEM 6/RSTAB 9
