Ustawianie symulacji wiatru w RFEM 6/RSTAB 9
Odpowiedź
Ustawienia symulacji wiatru można również dostosować w programie głównym w RFEM 6 i RSTAB 9.

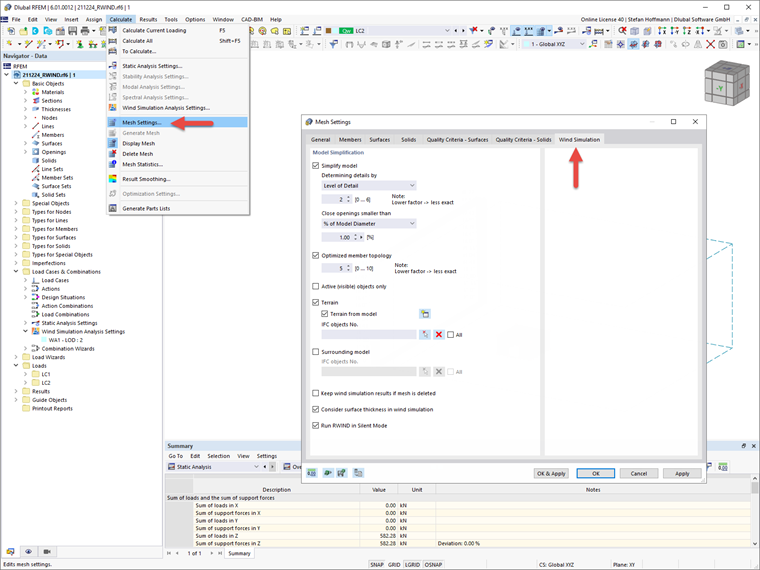

W programie RFEM 6 ustawienia dotyczące uproszczenia modelu można znaleźć w podmenu ustawień siatki.

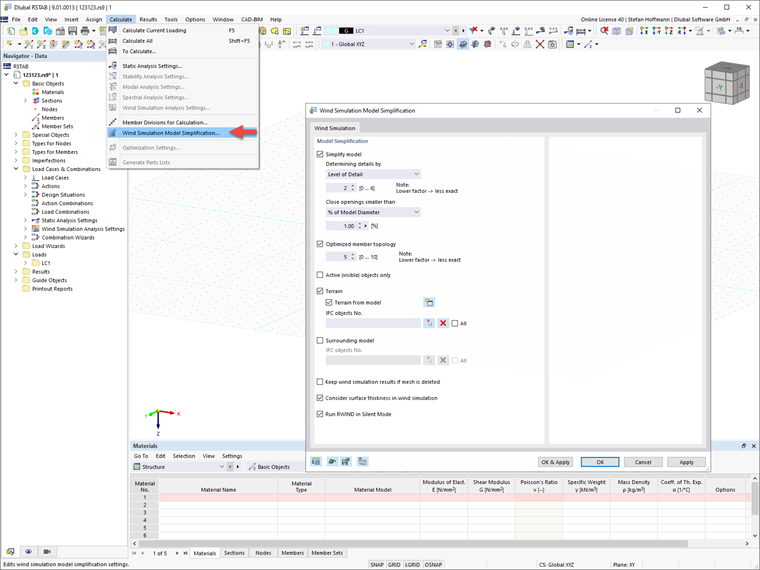

W programie RSTAB 9 ustawienia dotyczące uproszczenia modelu można znaleźć w pozycji menu Symulacja przepływu wiatru w modelu Uproszczenie.

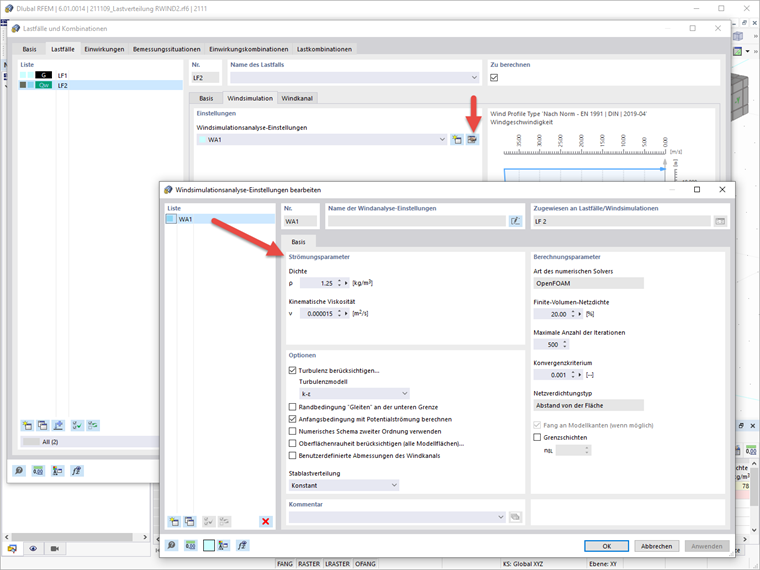

Dalsze ustawienia dotyczące parametrów przepływu, opcji i parametrów obliczeń można dostosowywać bezpośrednio w ustawieniach analizy symulacji wiatru.
Słowa kluczowe
Ustawienie symulacji wiatru Uproszczenie modelu parametry przepływu Opcja symulacji wiatru
Skomentuj...
Skomentuj...
- Odwiedziny 200x
- Zaktualizowane 3. stycznia 2022
