Ответ:
RFEM и RSTAB предоставляют возможность импортировать файлы DXF в качестве фоновых слоев. Затем вы можете использовать их в качестве направляющих объектов и, таким образом, добиться быстрого и эффективного моделирования.

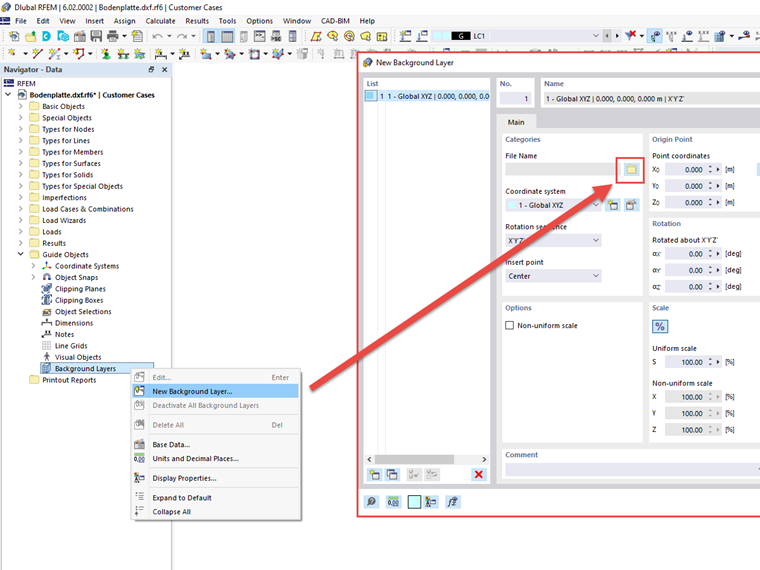

Самый простой способ импортировать файл DXF в качестве фонового слоя - использовать навигатор данных. Новая фольга фона вставляется через «Вспомогательные объекты» -> щелкните правой кнопкой мыши «Фоновая пленка» -> «Новая фольга фона ...», см. Рис. 01 В появившемся диалоговом окне вы выбираете файл DXF из вашего собственные файлы.

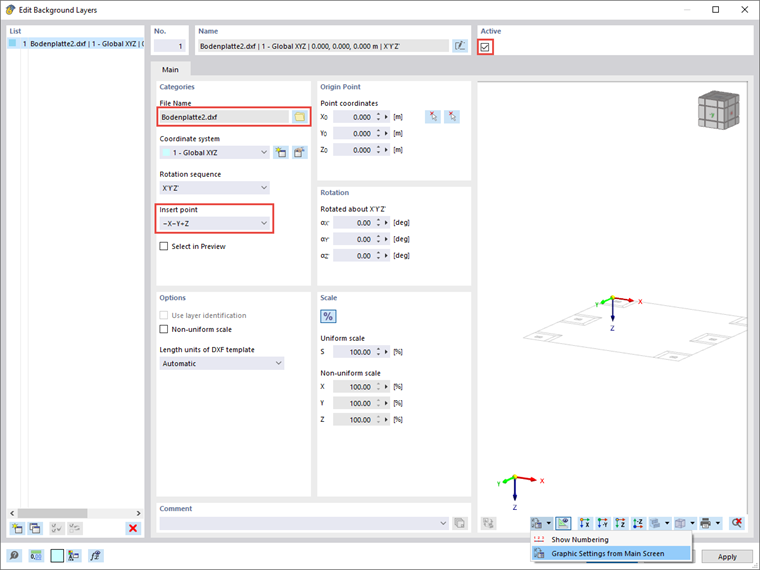

Кроме того, можно перемещать фоновый слой в области модели, вращать его и масштабировать по всем трем пространственным осям. Кроме того, фоновые слои могут быть активированы или неактивны по мере необходимости. На рис.02 показано диалоговое окно для вставки/редактирования фонового слайда.
Выбрать точку вставки вручную в предпросмотре
Начиная с версии X.02.0069, также можно выбрать точку вставки пленки DXF непосредственно в окне предварительного просмотра.
Для этого активируйте опцию «Выбрать в предпросмотре» и нажмите кнопку «Выбрать» справа в области «Исходная точка». После этого в окне предварительного просмотра будут доступны все объектные привязки для выбора нужной точки вставки, см. Рис. 03.
