Import DXF jako warstwę tła

Jak wstawić plik DXF jako warstwę tła w programie RFEM 6 lub RSTAB 9?


Odpowiedź:

Programy RFEM i RSTAB umożliwiają import plików DXF jako warstw tła. Następnie można ich użyć jako obiektów pomocniczych, dzięki czemu można szybko i efektywnie modelować.

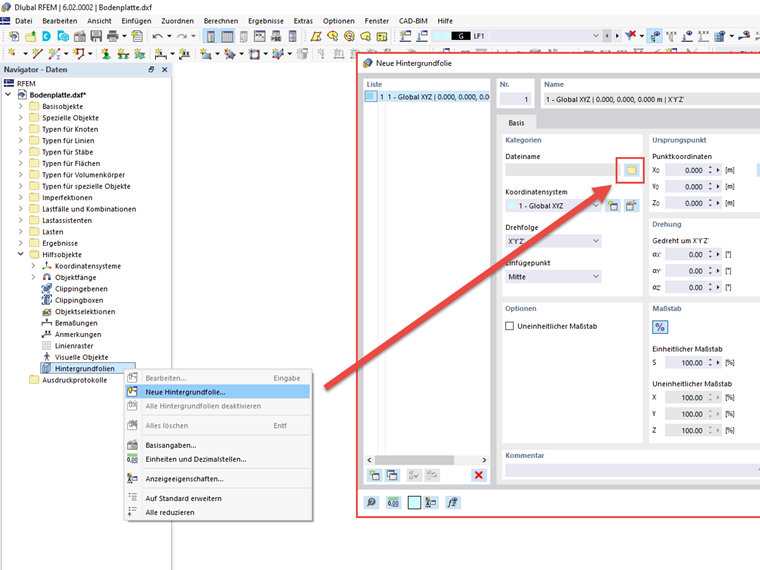

Najprostszym sposobem na zaimportowanie pliku DXF jako warstwy tła jest użycie nawigatora Dane. Nowa folia podkładowa jest wstawiana poprzez "Obiekty pomocnicze" -> prawym przyciskiem myszy na "Folie podkładowe" -> "Nowa folia podkładowa ...", patrz Rys. 01 W wyświetlonym oknie dialogowym należy wybrać plik DXF z własne pliki.

Ponadto możliwe jest przesuwanie warstwy tła w obszarze modelu, obracanie jej i skalowanie we wszystkich trzech osiach przestrzennych. Ponadto, w zależności od potrzeb, warstwy tła można ustawić jako aktywne lub nieaktywne. Rys. 02 przedstawia okno dialogowe do wstawiania/edycji slajdu tła

Ręcznie wybierz punkt wstawienia w podglądzie

Od wersji X.02.0069 istnieje również możliwość wyboru miejsca wstawienia filmu DXF bezpośrednio w oknie podglądu.

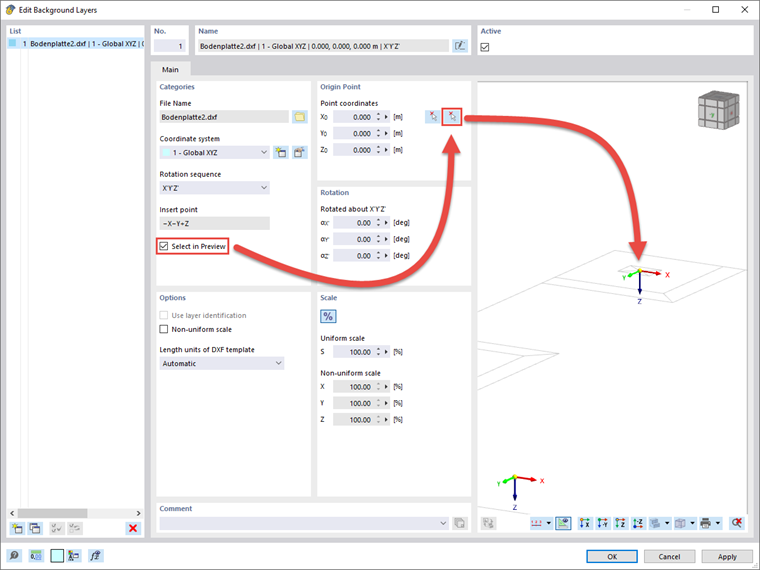

W tym celu należy aktywować opcję "Wybierz w podglądzie" i wybrać przycisk "Wskaż" znajdujący się po prawej stronie w obszarze "Punkt początkowy". Wszystkie tryby lokalizacji są następnie dostępne w oknie podglądu, aby wybrać żądany punkt wstawienia, patrz Rys. 03.
