Odpověď:
Programy RFEM a RSTAB nabízejí možnost importovat soubory DXF jako hladiny na pozadí. Ty lze následně použít jako pomocné objekty a umožnit tak rychlé a efektivní modelování.

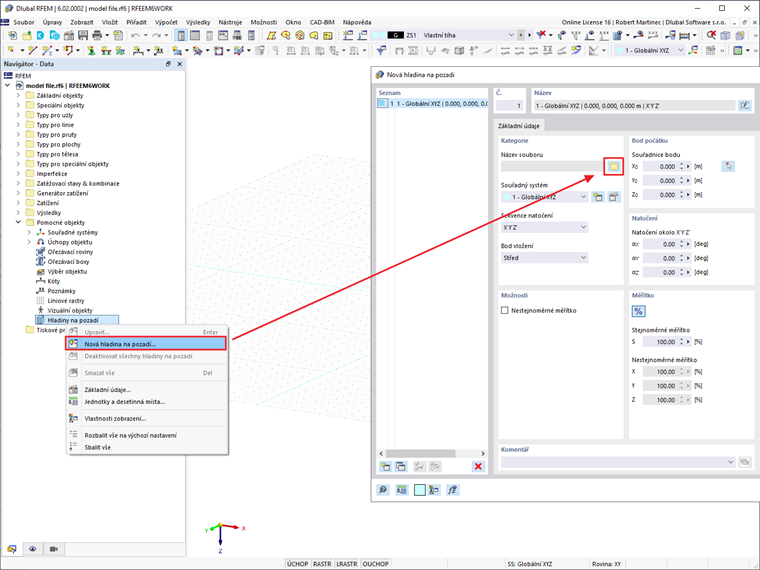

Nejjednodušší způsob, jak importovat soubor DXF jako hladinu na pozadí, je pomocí navigátoru Data. Nová fólie na pozadí se vloží přes "Pomocné objekty" -> klikněte pravým tlačítkem myši na "Fólie na pozadí" -> "Nová fólie na pozadí ...", viz obr. 01 V dialogu, který se zobrazí, vyberte soubor DXF ze svého vlastní soubory.

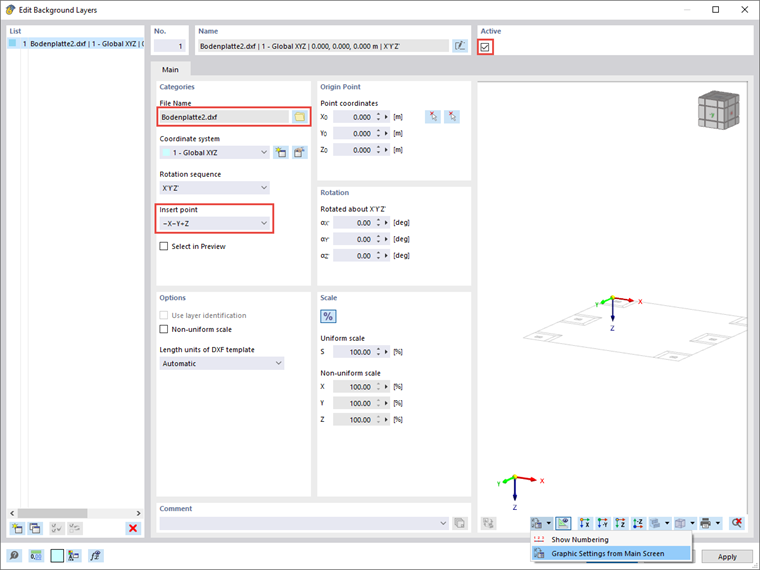

Dále je možné hladinu na pozadí v oblasti modelu posouvat, natáčet a měnit měřítko ve všech třech prostorových osách. Hladiny na pozadí lze dále podle potřeby nastavit jako aktivní nebo neaktivní. Na obr. 02 je dialog pro vložení/úpravu snímku na pozadí
V náhledu vyberte ručně bod vložení
Od verze X.02.0069 je také možné vybrat bod vložení DXF filmu přímo v okně náhledu.

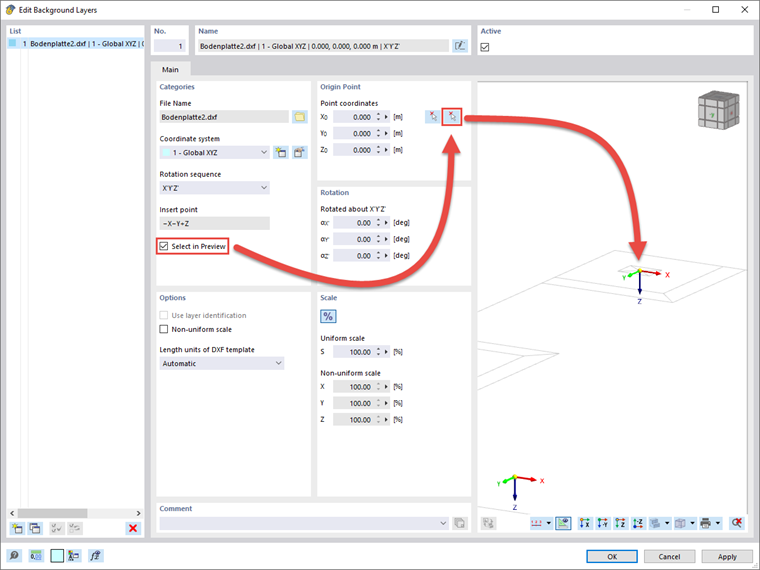

Aktivujte k tomu možnost "Vybrat v náhledu" a vpravo v oblasti "Počáteční bod" klikněte na tlačítko "Vybrat". Všechna uchopení objektů jsou pak k dispozici v okně náhledu pro výběr požadovaného bodu vložení, viz obr. 03.
