O RFEM e o RSTAB permitem importar ficheiros DXF como camadas de fundo. Pode depois utilizá-los como objetos auxiliares e, assim, obter uma modelação rápida e eficiente.

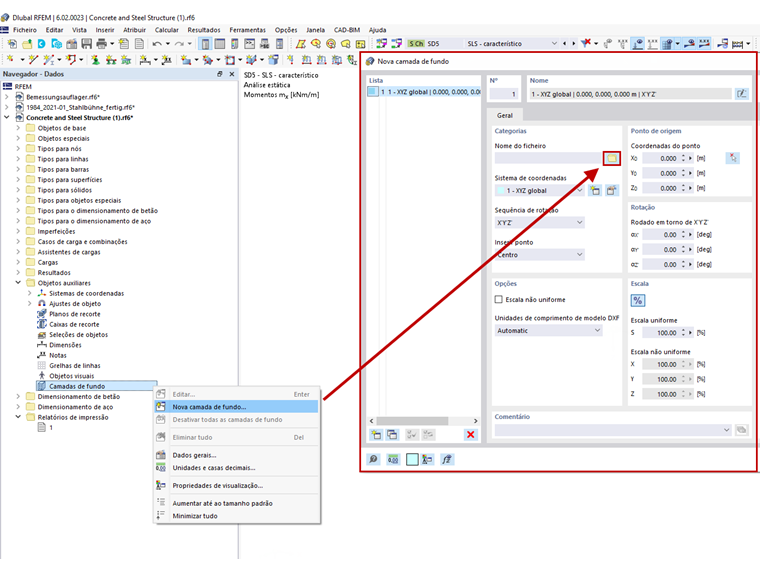

A forma mais fácil de importar um ficheiro DXF como camada de fundo é utilizando o navegador Dados. Uma nova folha de fundo é inserida através de "Objetos auxiliares" -> clique com o botão direito em "Realização de fundo" -> "Nova folha de fundo ...", ver Fig. 01 Na caixa de diálogo que aparece, selecione o ficheiro DXF da sua próprios ficheiros.

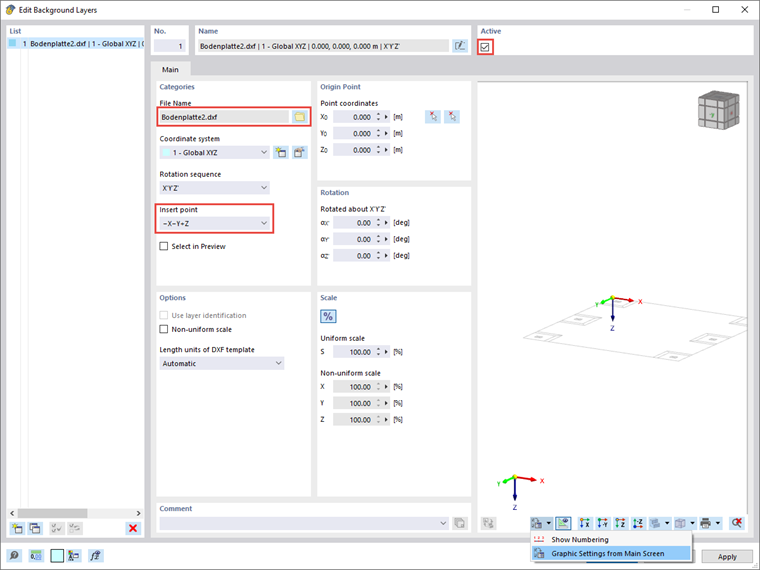

Além disso, é possível mover a camada de fundo na área do modelo, rodar e dimensionar nos três eixos espaciais. Além disso, as camadas de fundo podem ser ativadas ou inativadas, conforme necessário. A Fig. 02 mostra a caixa de diálogo para inserir/editar um diapositivo de fundo
Selecionar manualmente o ponto de inserção na pré-visualização
A partir da versão X.02.0069, também é possível selecionar o ponto de inserção do filme DXF diretamente na janela de pré-visualização.

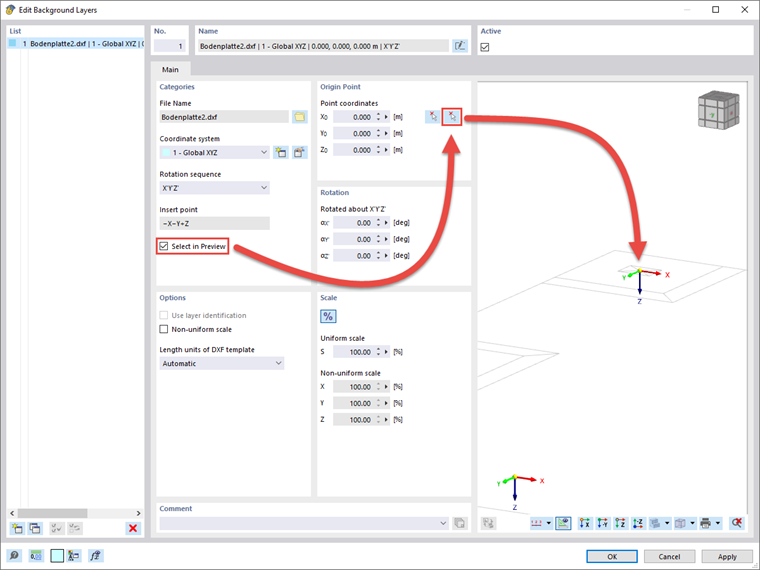

Para fazer isso, ative a opção "Selecionar na pré-visualização" e selecione o botão "Selecionar" à direita na área "Ponto de origem". Todos os snaps ao objecto estarão então disponíveis na janela de pré-visualização para seleccionar o ponto de inserção desejado, ver Fig. 03.
