Несимметричное сечение (UPE)

Полезные вопросы и ответы

  • Часто задаваемые вопросы (FAQ)

Эта статья была переведена Google Translator

Посмотреть исходный текст

У меня возникли проблемы с расчетом стальной конструкции. У сечения, симметричного только с одной осью (UPE), программа не хочет проверять устойчивость. Он сообщает, что метод эквивалентных стержней 6.3.3 неприменим для асимметричного сечения. Можно ли в программе рассчитать данные сечения?

Ответ

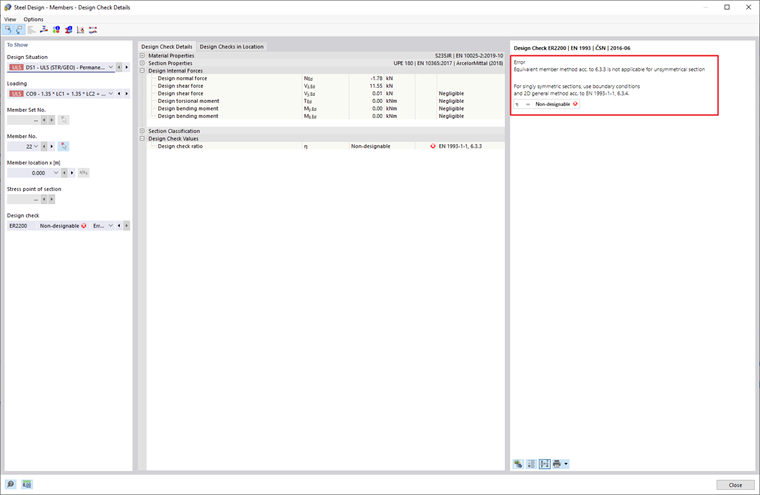

Да, это возможно. Если вы посмотрите на подробности отчета, помощь уже доступна. Для сечений, симметричных вдоль одной оси, используйте граничные условия и общий метод 2D по EN 1993-1-1, 6.3.4.

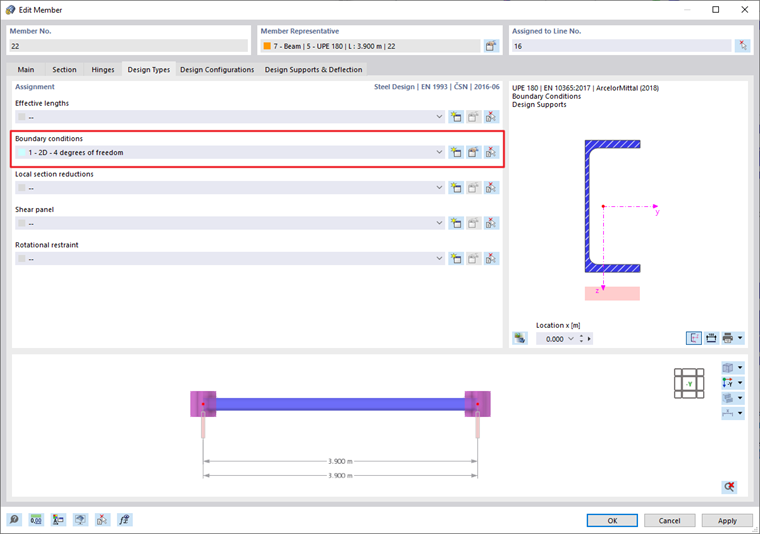

Поэтому в типах расчета стержней необходимо задать расчет границы.

При этом необходимо рассчитать сечение по модифицированному методу. Это можно активировать в конфигурации предельного состояния по несущей способности во вкладке «Устойчивость».

Ключевые слова

Сечение симметричное относительно одной оси граничные условия Модифицированный метод
