Unsymmetrischer Querschnitt (UPE)

Dieser Beitrag wurde von Google Translator übersetzt

Originaltext ansehen

22. März 2022

005224

Robert Martinec

Zusatzmodule

Stahlbemessung für RFEM 6

Stahlbau

Statische Berechnungen

Eurocode 3

Ich habe Probleme bei der Bemessung einer Stahlkonstruktion. Bei einem nur einachsig symmetrischen Querschnitt (UPE) möchte das Programm keine Stabilitätsprüfung durchführen. Er gibt an, dass das Ersatzstabverfahren 6.3.3 bei einem unsymmetrischen Querschnitt nicht anwendbar ist. Können diese Querschnitte im Programm bemessen werden?

Antwort

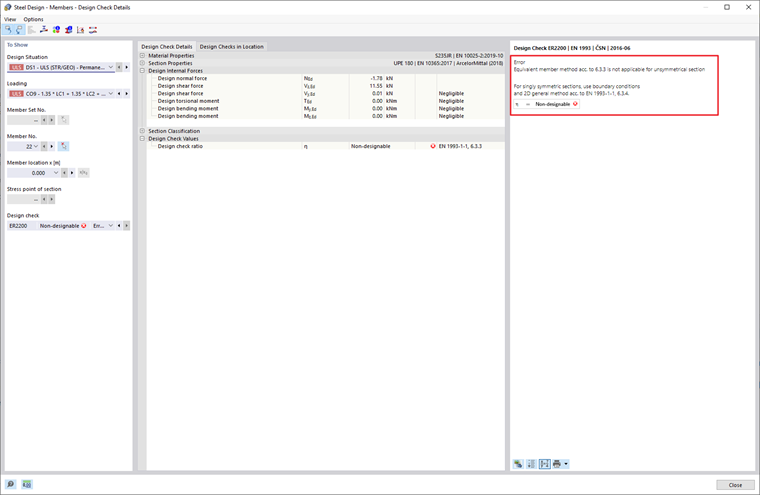

Ja, es ist möglich. Wenn man sich die Details des Protokolls ansieht, wird eine Hilfe zugänglich. Bei einachsigen Querschnitten sind die Randbedingungen und das allgemeine 2D-Verfahren nach EN 1993-1-1, 6.3.4 anzuwenden.

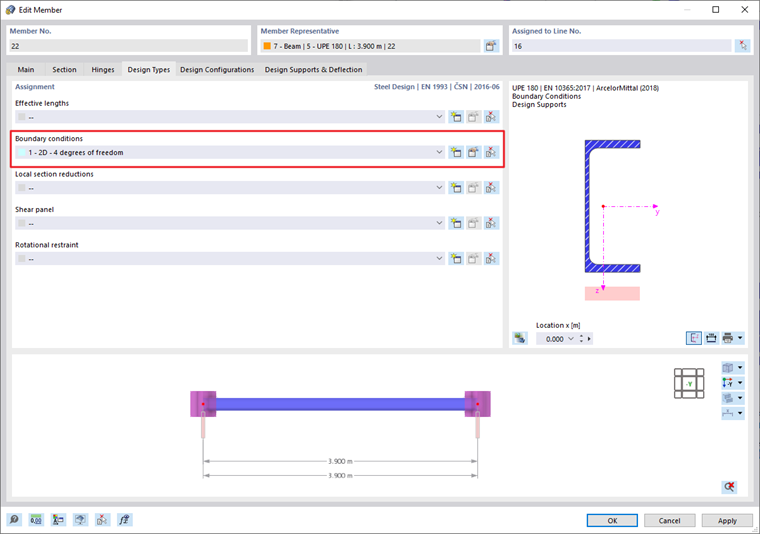

Daher sind die Begrenzungsnachweise in den Stab-Nachweisarten einzustellen.

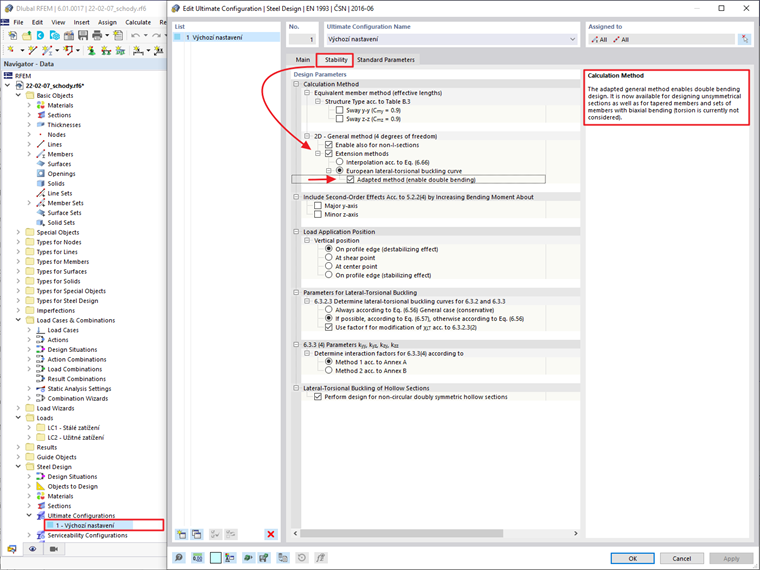

Gleichzeitig muss der Querschnitt mit dem Modifizierten Verfahren nachgewiesen werden. Diese kann in der Tragfähigkeitskonfiguration im Register Stabilität aktiviert werden.

Schlüsselwörter

Querschnitt symmetrisch um eine Achse Randbedingungen Modifiziertes Verfahren
