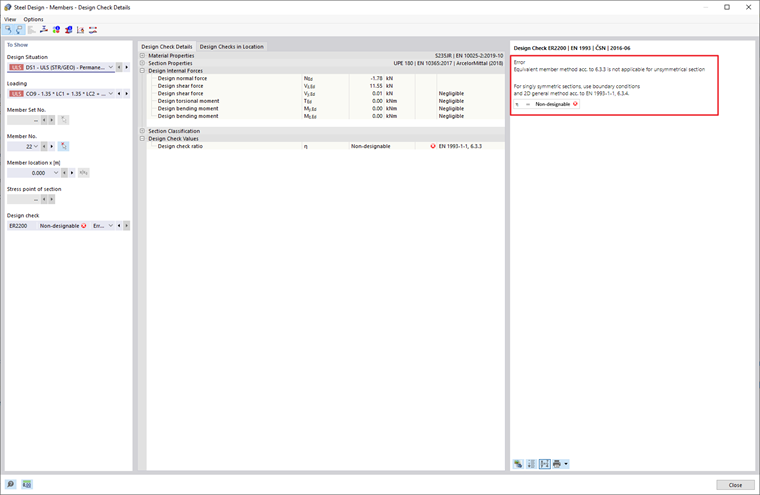

Tengo problemas para diseñar una estructura de acero. Para una sección simétrica con un solo eje (UPE), el programa no quiere comprobar la estabilidad. Informa que el método de la barra equivalente 6.3.3 no es aplicable para una sección asimétrica. ¿Es posible diseñar estas secciones en el programa?

Respuesta

Si es posible Si observa los detalles del informe, hay ayuda disponible. Para secciones simétricas a lo largo de un eje, utilice las condiciones de contorno y el método general 2D según EN 1993-1-1, 6.3.4.

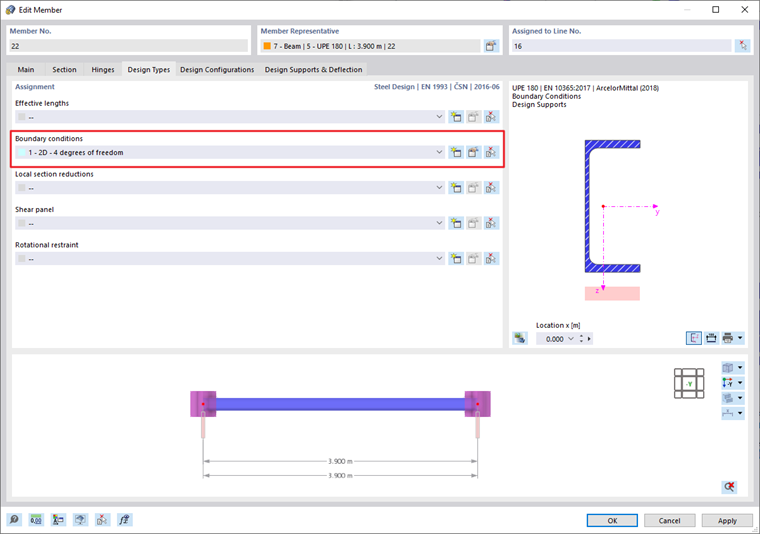

Por lo tanto, es necesario establecer los diseños de contorno en los tipos de diseño de barra.

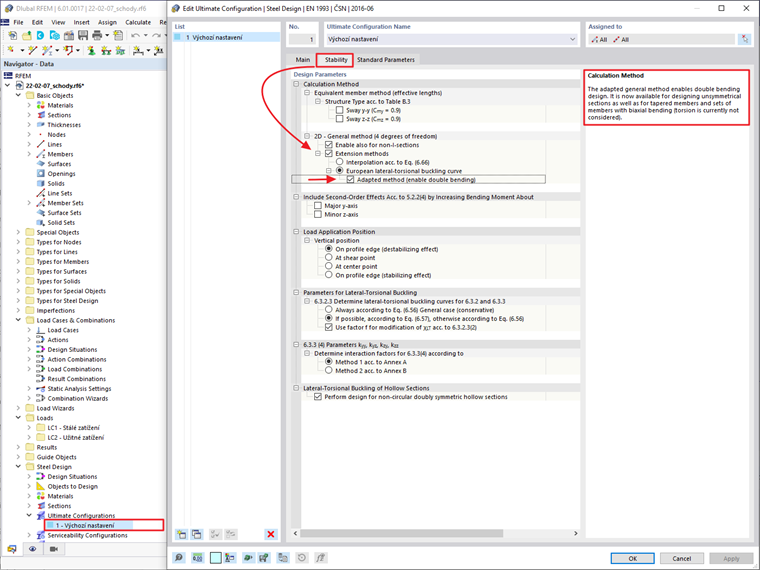

Al mismo tiempo, es necesario diseñar la sección utilizando el método modificado. Esto se puede activar en la configuración del estado límite último en la pestaña Estabilidad.

Palabras clave

Sección simétrica respecto a un eje condiciones de contorno Método modificado
