Przekrój niesymetryczny (UPE)

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

22. marca 2022

005224

Robert Martinec

Moduły dodatkowe

Projektowanie konstrukcji stalowych RFEM 6

Konstrukcje stalowe

Oprogramowanie do analizy statyczno-wytrzymałościowej

Eurokod 3

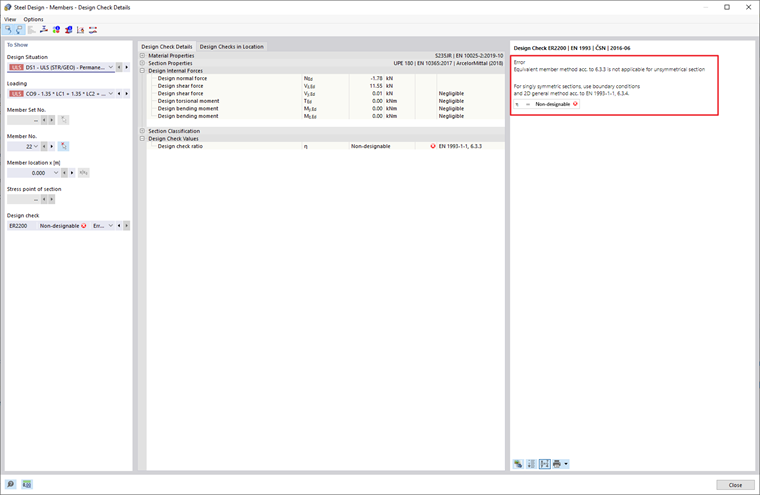

Mam problem z zaprojektowaniem konstrukcji stalowej. W przypadku przekroju symetrycznego (UPE) stateczność nie jest sprawdzana przez program. Jak informuje on, metoda pręta zastępczego 6.3.3 nie ma zastosowania do przekrojów niesymetrycznych. Czy w programie można wymiarować te przekroje?

Odpowiedź

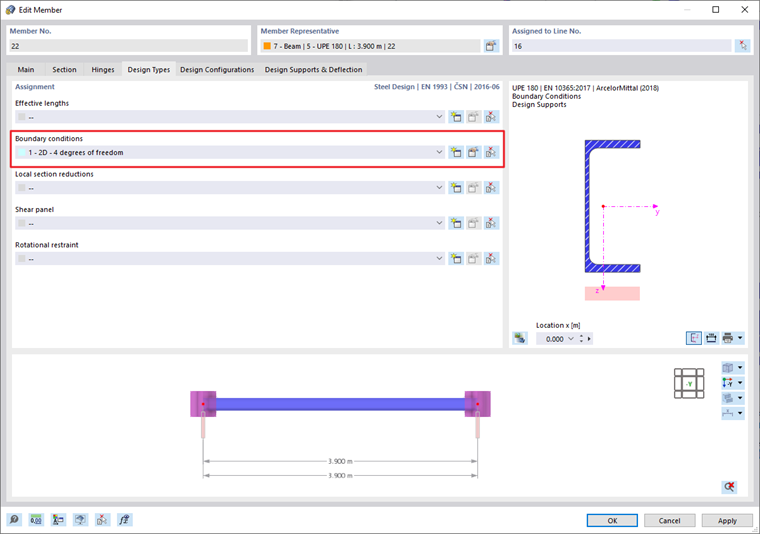

Tak, jest to możliwe. Jeśli zajrzysz do szczegółów protokołu, pomoc jest dostępna. W przypadku przekrojów symetrycznych wzdłuż jednej osi należy zastosować warunki brzegowe i ogólną metodę 2D zgodnie z EN 1993-1-1, 6.3.4.

Z tego względu konieczne jest ustawienie Obliczeń granicznych w Typach obliczeń prętów.

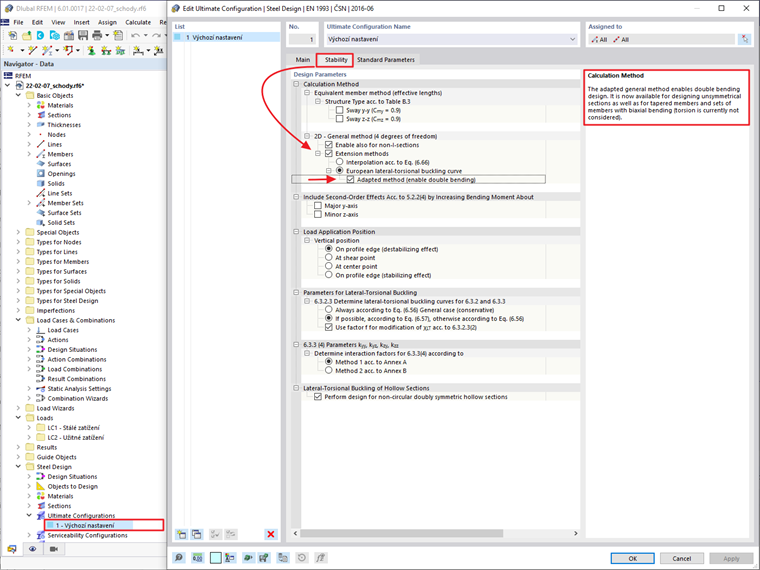

Jednocześnie konieczne jest obliczenie przekroju Metodą Zmodyfikowaną. Można to aktywować w konfiguracji stanu granicznego nośności w zakładce Stateczność.
