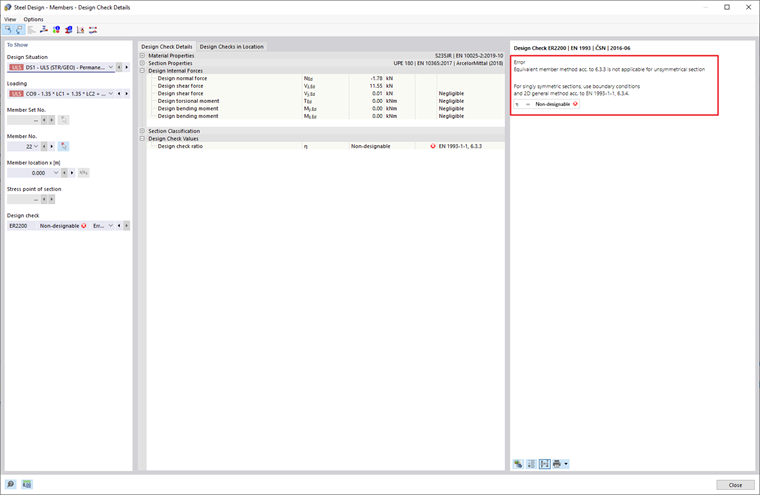

Sì, è possibile. Se guardi i dettagli della verifica, troverai un suggerimento. Per sezioni trasversali a simmetria singola, è possibile le Condizioni al contorno e il metodo generale 2D secondo EN 1993-1-1, 6.3.4.

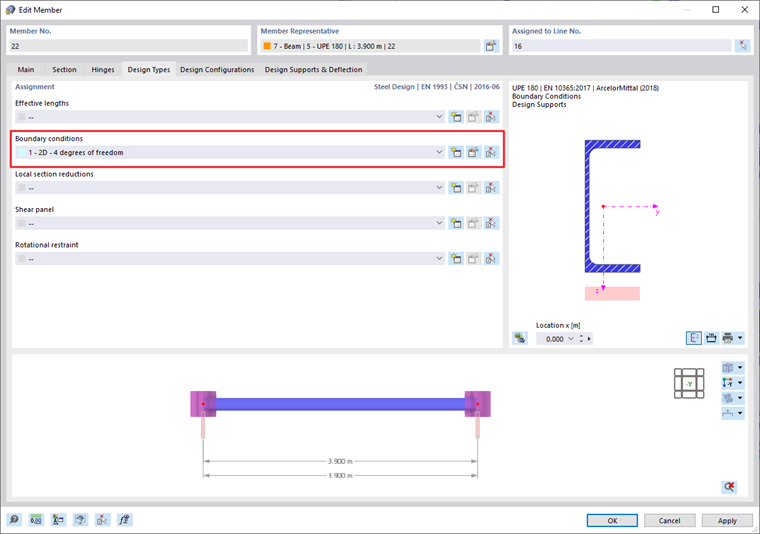

Pertanto, è necessario impostare le Condizioni al contorno nei Tipi di progetto dell'asta.
Allo stesso tempo, è necessario progettare la sezione trasversale utilizzando il metodo adattato. Questo può essere attivato nella scheda Stabilità delle Configurazioni ultime.
