Расчетные длины для расчета стальной устойчивости
Как определить полезную длину при расчете стальных стержней в RFEM 6?
Ответ

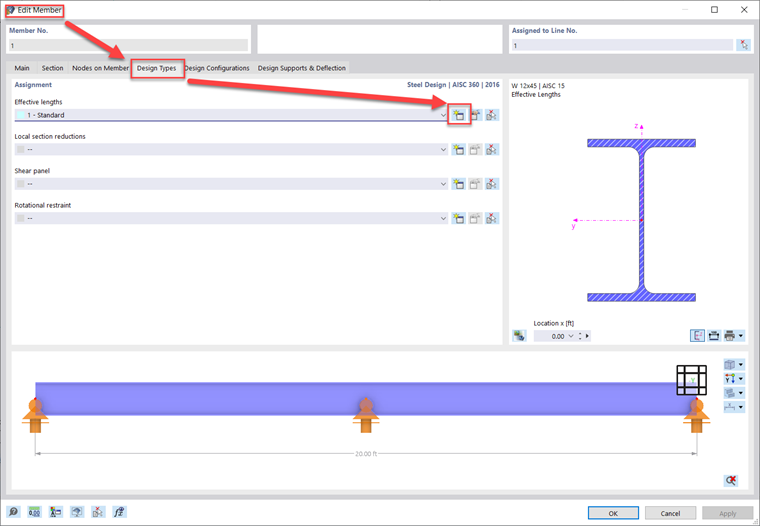

Существует два варианта определения полезной длины в программе RFEM 6. Сначала отредактируйте стержень и перейдите на вкладку «Типы расчетов». Во-вторых, создайте новое определение расчетной длины.
В-третьих, укажите, хотите ли вы рассчитать критический момент по методу собственных чисел или по главе F. из AISC. В-четвертых, перейдите на вкладку «Узловые опоры и полезная длина». В этой вкладке можно использовать два различных метода.

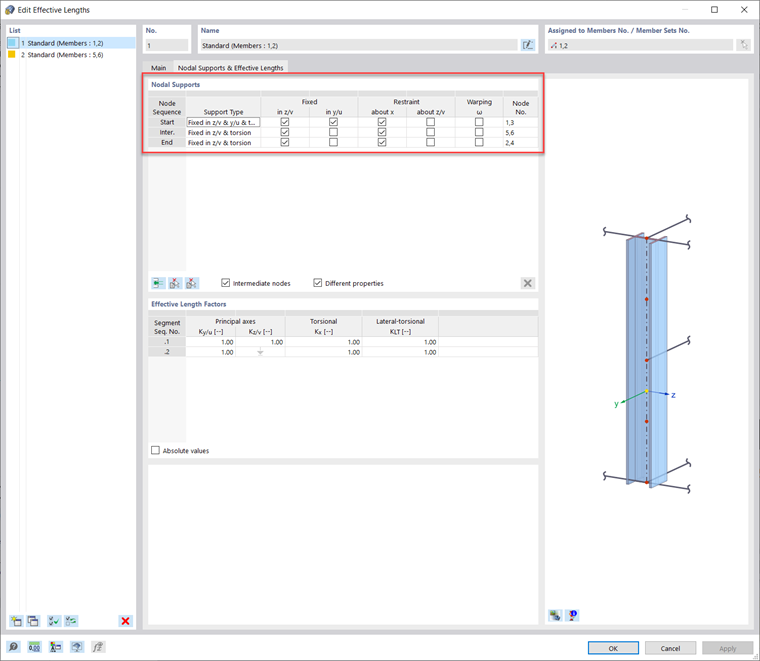

Метод 1: Узловые опоры и расчетные длины
Ссылаясь на стержень № 1 в прикрепленной модели, в данном столбце можно увидеть, как определяются эффективные длины для начального, конечного и промежуточного узлов. Сначала нажмите на кнопку «Выбрать стержень» или «Набор стержней», а затем выберите стержень. Это активирует промежуточные узлы по длине стержня в таблице. Затем проверьте, может ли узел перемещаться по оси y/z (слабая/сильная ось), вращаться вокруг своей местной оси x (кручение) и вокруг своей местной оси z.

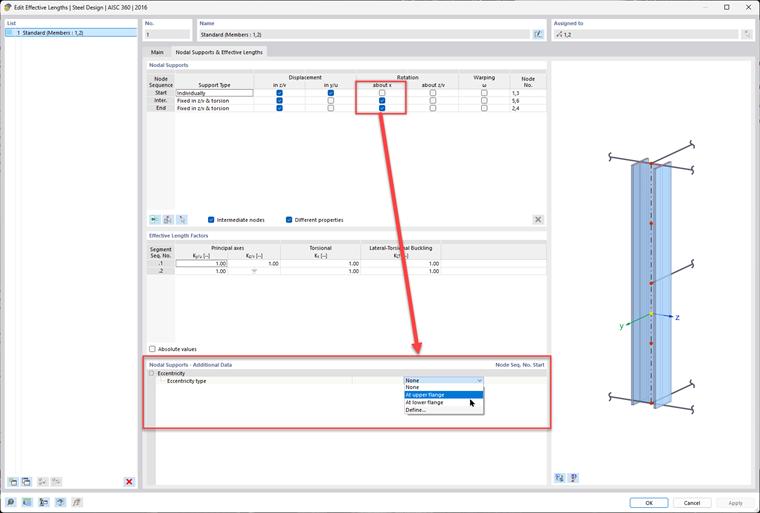

Верхнюю и нижнюю полки можно закрепить отдельно, сняв флажок с поворота вокруг местного ограничения по оси x (кручение).

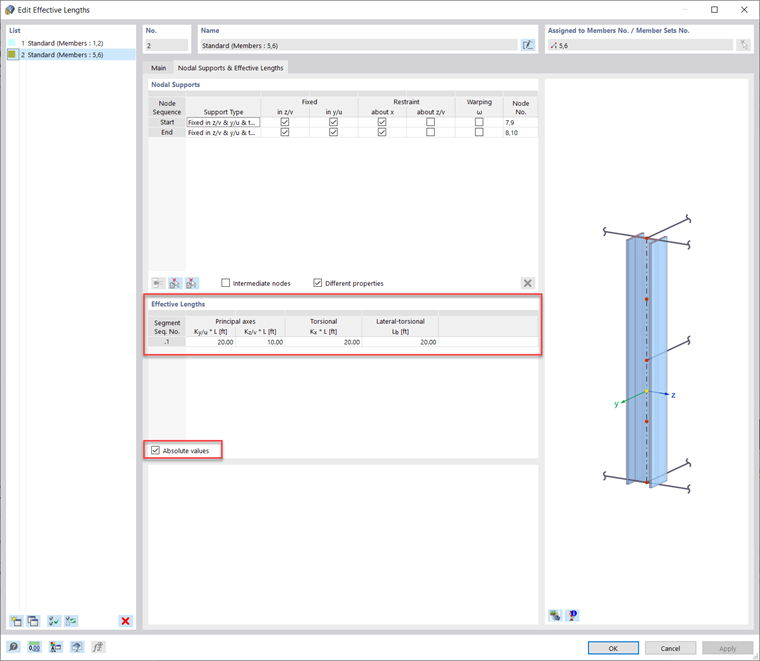

Метод 2: Коэффициенты «K» и абсолютные значения
Ссылаясь на стержень № 5 в прикрепленной модели, коэффициенты полезной длины можно использовать для непосредственного определения свободной длины и/или применения соответствующих условий на концах стержня. Чтобы отрегулировать свободные длины напрямую, вместо использования узлов на стержне (метод 1), можно вручную ввести коэффициенты «K» в таблице ниже. Или введите «Абсолютные значения», отметив флажок «Абсолютные значения». Затем можно вручную ввести саму свободную длину. Этот метод лучше всего использовать, когда на стержне нет промежуточных узлов.
Ключевые слова
Ответ
Существует два варианта определения полезной длины в программе RFEM 6. Сначала отредактируйте стержень и перейдите на вкладку «Типы расчетов». Во-вторых, создайте новое определение расчетной длины.
В-третьих, укажите, хотите ли вы рассчитать критический момент по методу собственных чисел или по главе F. из AISC. В-четвертых, перейдите на вкладку «Узловые опоры и полезная длина». В этой вкладке можно использовать два различных метода.
Метод 1: Узловые опоры и расчетные длины
Ссылаясь на стержень № 1 в прикрепленной модели, в данном столбце можно увидеть, как определяются эффективные длины для начального, конечного и промежуточного узлов. Сначала нажмите на кнопку «Выбрать стержень» или «Набор стержней», а затем выберите стержень. Это активирует промежуточные узлы по длине стержня в таблице. Затем проверьте, может ли узел перемещаться по оси y/z (слабая/сильная ось), вращаться вокруг своей местной оси x (кручение) и вокруг своей местной оси z.
Верхнюю и нижнюю полки можно закрепить отдельно, сняв флажок с поворота вокруг местного ограничения по оси x (кручение).
Метод 2: Коэффициенты «K» и абсолютные значения
Ссылаясь на стержень № 5 в прикрепленной модели, коэффициенты полезной длины можно использовать для непосредственного определения свободной длины и/или применения соответствующих условий на концах стержня. Чтобы отрегулировать свободные длины напрямую, вместо использования узлов на стержне (метод 1), можно вручную ввести коэффициенты «K» в таблице ниже. Или введите «Абсолютные значения», отметив флажок «Абсолютные значения». Затем можно вручную ввести саму свободную длину. Этот метод лучше всего использовать, когда на стержне нет промежуточных узлов.
Полезные длины Расчёт стальных конструкций
