Réponse:

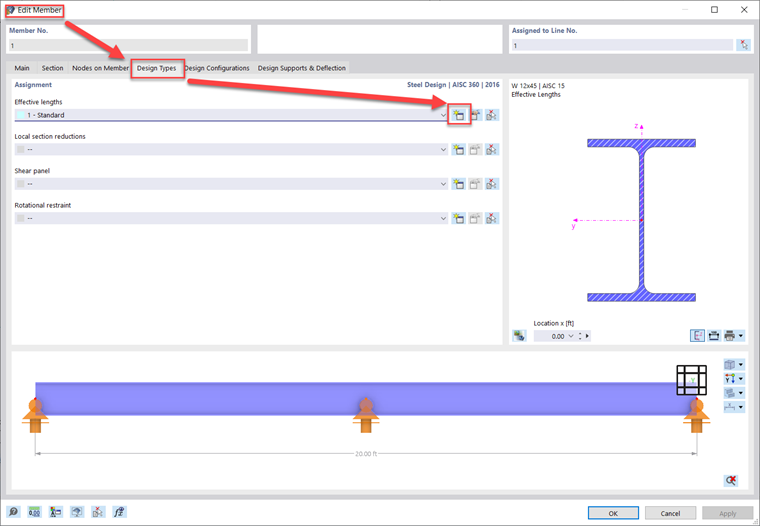

Il existe deux possibilités pour définir les longueurs efficaces dans RFEM 6. Modifiez d'abord la barre et accédez à l'onglet « Types de calcul ». Créez ensuite une nouvelle définition des longueurs efficaces.
Enfin, indiquez si vous souhaitez calculer le moment critique selon la méthode des valeurs propres ou selon le chapitre F de l'AISC. Puis, accédez à l'onglet « Appuis nodaux et longueurs efficaces ». Dans cet onglet, deux méthodes différentes peuvent être utilisées.
Méthode 1 : Appuis nodaux

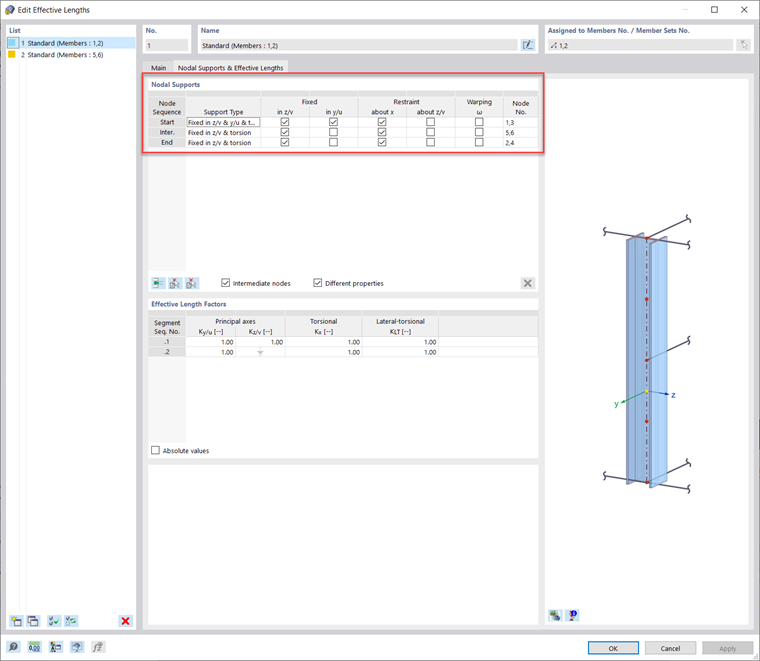

En vous référant à la barre n°1 dans le modèle ci-joint, vous pouvez voir comment les longueurs efficaces des nœuds de début, de fin et intermédiaire sont définies pour ce poteau. Cliquez d'abord sur « Sélectionner une barre ou un ensemble de barres », puis sélectionnez la barre. Les nœuds intermédiaires le long de la barre sont alors activés dans le tableau. Vérifiez ensuite si le nœud peut se déplacer sur l'axe y/z (axe faible/fort), pivoter autour de son axe local x (torsion) et autour de son axe local z (déversement).
Les options d'entrée de Gauchissement (ω) ajusteront la longueur efficace pour le déversement, de la même manière que le maintien en rotation de l'axe z. Pour le Chapitre F, le gauchissement peut être entièrement maintenu ou libéré. Pour les calculs des valeurs propres, en plus de l'option entièrement maintenue ou libérée, il est également possible de définir une rigidité partielle avec une constante de ressort de gauchissement.

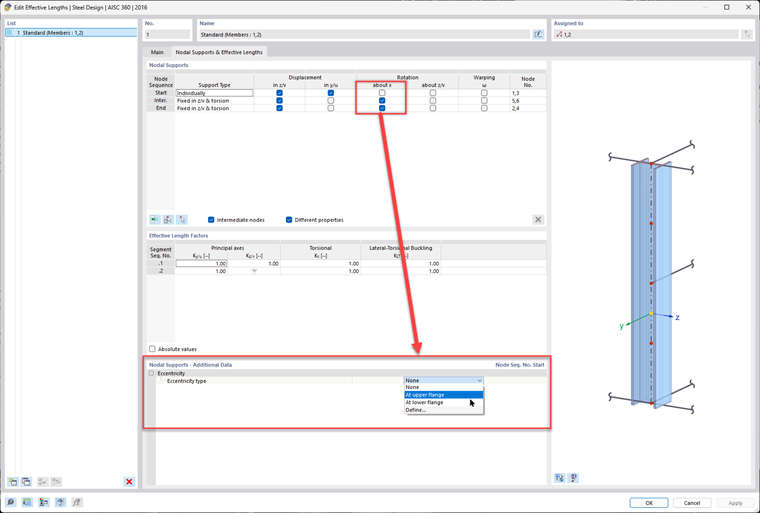

Les semelles supérieure et inférieure peuvent également être maintenues séparément en fixant l'axe y et en libérant (décochant) la rotation autour du maintien local de l'axe x (torsion).
Méthode 2 : Facteurs « K » et valeurs absolues

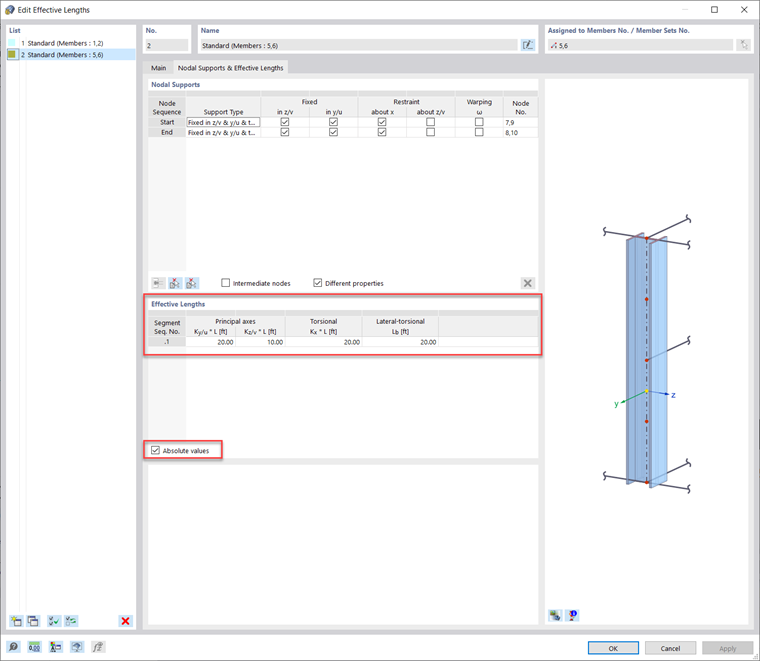

En se référant à la barre n°5 dans le modèle ci-joint, les facteurs de longueur efficace peuvent être utilisés pour définir directement la longueur non contreventée et/ou appliquer les conditions d'extrémité de barre appropriées. Pour ajuster directement les longueurs non contreventées au lieu d'utiliser les nœuds sur la barre (méthode 1), les facteurs « K » peuvent être entrés manuellement dans le tableau ci-dessous. Vous pouvez également entrer les « Valeurs absolues » en sélectionnant l'option « Valeurs absolues ». La longueur non contreventée elle-même peut ensuite être entrée manuellement. Cette méthode est préférable lorsqu'aucun nœud intermédiaire n'est actuellement présent sur la barre.
