Lunghezze efficaci per la verifica della stabilità dell'acciaio
Come posso definire le lunghezze efficaci durante la progettazione di aste in acciaio in RFEM 6?
Risposta

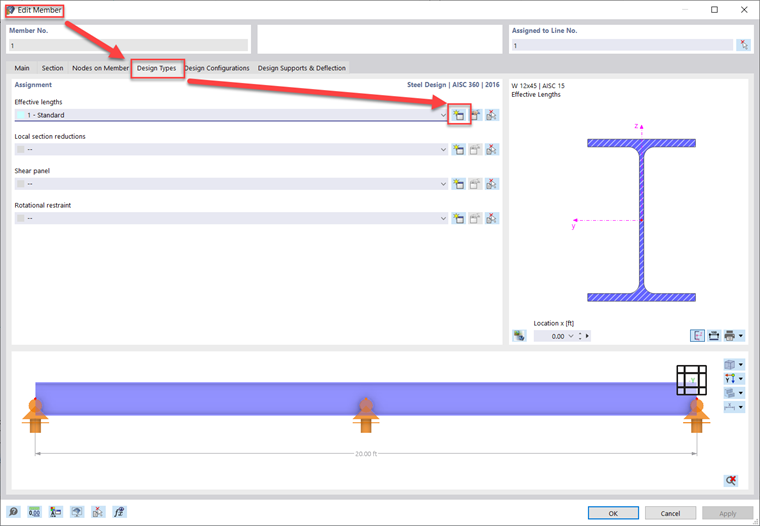

Ci sono due opzioni quando si tratta di definire le lunghezze efficaci in RFEM 6. Innanzitutto, modifica l'asta e vai alla scheda "Tipi di progetto". In secondo luogo, creare una nuova definizione di lunghezze efficaci.
Terzo, impostare se si desidera calcolare il momento critico secondo un metodo agli autovalori o il capitolo F. dall'AISC. In quarto luogo, vai alla scheda "Vincoli esterni dei nodi e lunghezze efficaci". All'interno di questa scheda ci sono due diversi metodi che possono essere utilizzati.
Metodo 1: Vincoli esterni dei nodi

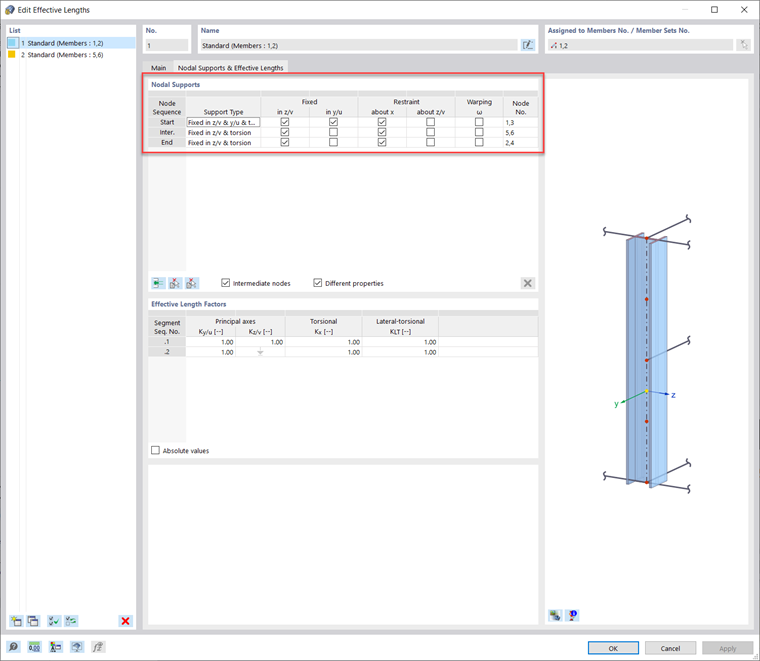

Facendo riferimento all'asta nr. 1 nel modello allegato, per questa colonna è possibile vedere come sono definite le lunghezze efficaci per i nodi iniziale, finale e intermedio. Innanzitutto, fare clic su Seleziona asta o sul set di aste, quindi selezionare l'asta. Questo attiverà i nodi intermedi lungo la lunghezza dell'asta nella tabella. Quindi, controlla se il nodo può muoversi nell'asse y/z (asse debole/forte), ruotare attorno al suo asse x locale (torsione) e attorno al suo asse z locale.

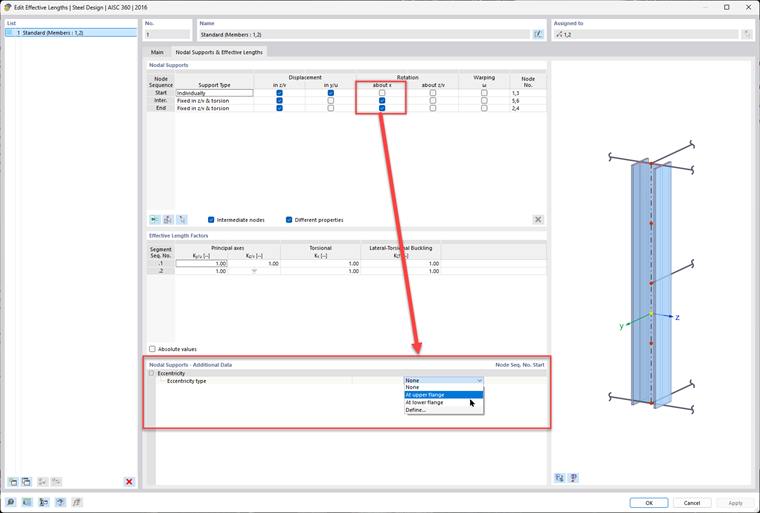

Le ali superiori e inferiori possono anche essere vincolate separatamente rilasciando (deselezionando) la rotazione attorno al vincolo locale dell'asse x (torsione).
Metodo 2: Coefficienti "K" e valori assoluti

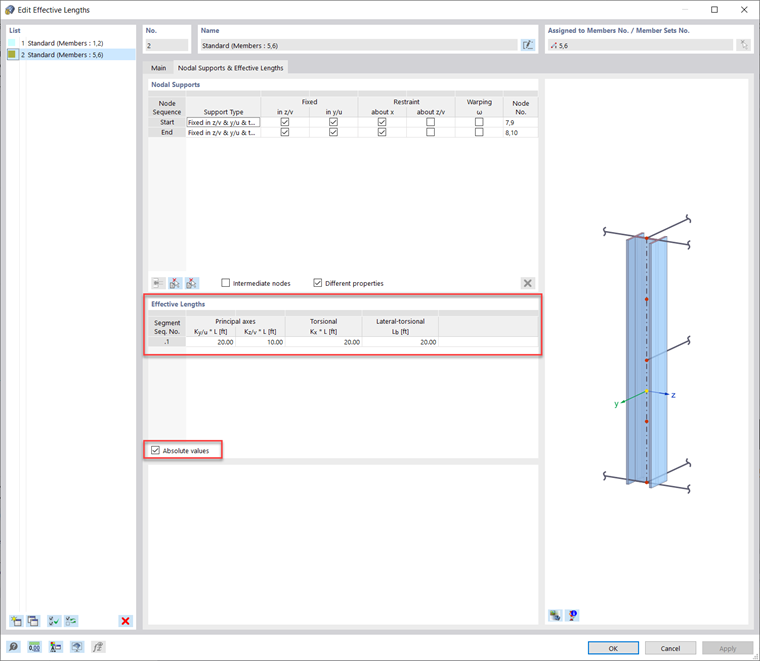

Facendo riferimento all'asta n. 5 nel modello allegato, i coefficienti di lunghezza efficace possono essere utilizzati per definire direttamente la lunghezza non controvento e/o applicare le condizioni dell'estremità dell'asta appropriate. Per regolare le lunghezze non controventi direttamente invece di utilizzare i nodi sull'asta (Metodo 1), i coefficienti "K" possono essere inseriti manualmente nella tabella seguente. In alternativa, è possibile inserire i "Valori assoluti" selezionando l'opzione "Valori assoluti". Quindi, è possibile inserire manualmente la lunghezza non controvento. Questo metodo viene utilizzato al meglio quando non ci sono nodi intermedi attualmente presenti sull'asta.
Parole chiave
Risposta
Ci sono due opzioni quando si tratta di definire le lunghezze efficaci in RFEM 6. Innanzitutto, modifica l'asta e vai alla scheda "Tipi di progetto". In secondo luogo, creare una nuova definizione di lunghezze efficaci.
Terzo, impostare se si desidera calcolare il momento critico secondo un metodo agli autovalori o il capitolo F. dall'AISC. In quarto luogo, vai alla scheda "Vincoli esterni dei nodi e lunghezze efficaci". All'interno di questa scheda ci sono due diversi metodi che possono essere utilizzati.
Metodo 1: Vincoli esterni dei nodi
Facendo riferimento all'asta nr. 1 nel modello allegato, per questa colonna è possibile vedere come sono definite le lunghezze efficaci per i nodi iniziale, finale e intermedio. Innanzitutto, fare clic su Seleziona asta o sul set di aste, quindi selezionare l'asta. Questo attiverà i nodi intermedi lungo la lunghezza dell'asta nella tabella. Quindi, controlla se il nodo può muoversi nell'asse y/z (asse debole/forte), ruotare attorno al suo asse x locale (torsione) e attorno al suo asse z locale.
Le ali superiori e inferiori possono anche essere vincolate separatamente rilasciando (deselezionando) la rotazione attorno al vincolo locale dell'asse x (torsione).
Metodo 2: Coefficienti "K" e valori assoluti
Facendo riferimento all'asta n. 5 nel modello allegato, i coefficienti di lunghezza efficace possono essere utilizzati per definire direttamente la lunghezza non controvento e/o applicare le condizioni dell'estremità dell'asta appropriate. Per regolare le lunghezze non controventi direttamente invece di utilizzare i nodi sull'asta (Metodo 1), i coefficienti "K" possono essere inseriti manualmente nella tabella seguente. In alternativa, è possibile inserire i "Valori assoluti" selezionando l'opzione "Valori assoluti". Quindi, è possibile inserire manualmente la lunghezza non controvento. Questo metodo viene utilizzato al meglio quando non ci sono nodi intermedi attualmente presenti sull'asta.
