Jak zdefiniować długości efektywne podczas wymiarowania prętów stalowych w programie RFEM 6?

Odpowiedź

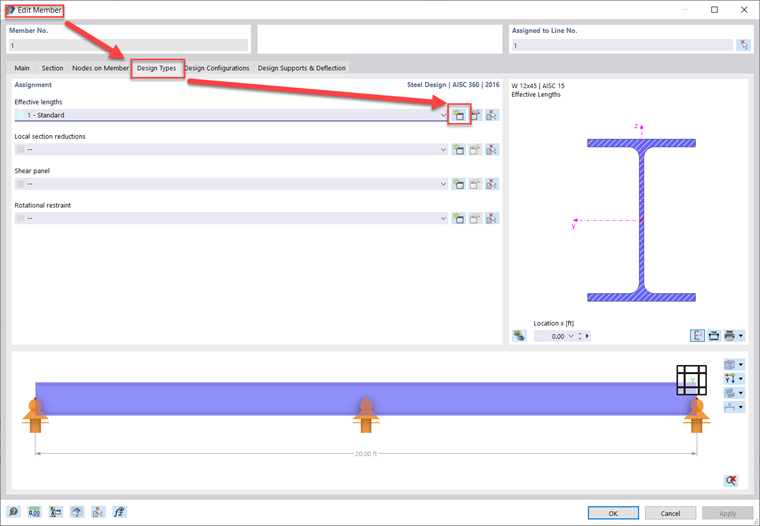

W przypadku długości efektywnej w programie RFEM istnieją dwie możliwości definiowania długości efektywnych. Najpierw edytuj pręt i przejdź do zakładki „Typy obliczeń”. Po drugie, należy utworzyć nową definicję długości efektywnych.

Po trzecie, zdecyduj, czy chcesz obliczyć moment krytyczny zgodnie z metodą wartości własnych czy zgodnie z rozdziałem F. z AISC. Po czwarte, należy przejść do zakładki "Podpory węzłowe i długości efektywne". W zakładce tej dostępne są dwie różne metody.

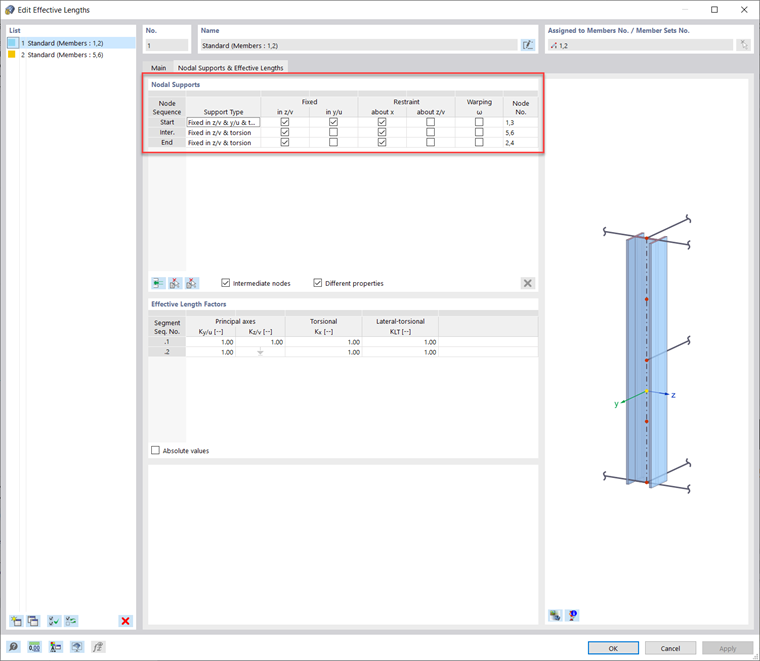

Metoda 1: Podpory węzłowe

Odnosząc się do pręta nr 1 w załączonym modelu, słup ten można zobaczyć w jaki sposób zdefiniowane są długości efektywne dla węzłów Początkowego, Końcowego i Pośredniego. Najpierw należy kliknąć Wybrać pręt lub zbiór prętów, a następnie wybrać pręt. Spowoduje to aktywację węzłów pośrednich w tabeli na długości pręta. Następnie należy sprawdzić, czy węzeł może się poruszać w osi y/z (słaba/silna oś), obracać się wokół swojej lokalnej osi x (skręcanie) oraz wokół swojej lokalnej osi z.

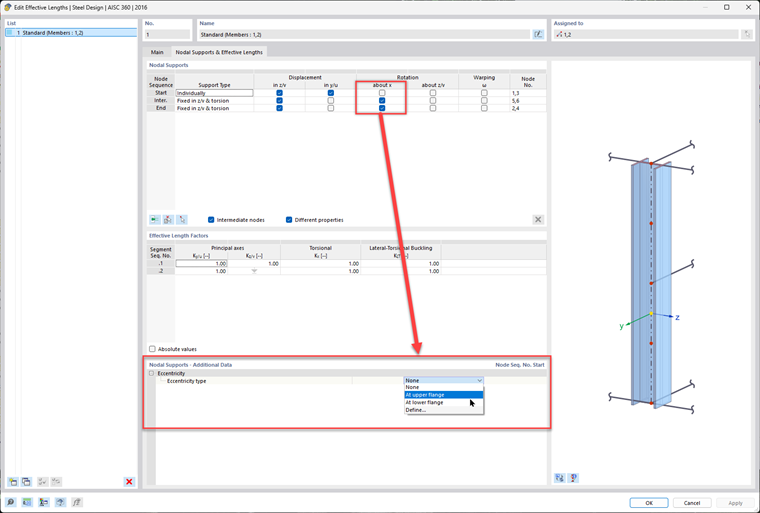

Również górne i dolne półki mogą być utwierdzenia osobno poprzez zwolnienie (cofnięcie zaznaczenia) obrotu wokół lokalnego utwierdzenia w osi x (skręcanie).

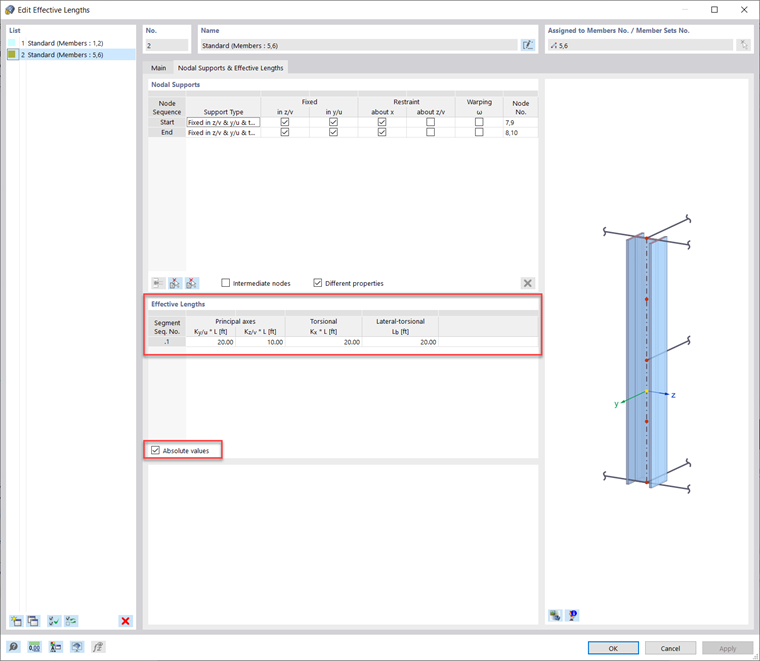

Metoda 2: Współczynniki „K” i wartości bezwzględne

W odniesieniu do pręta nr 5 w załączonym modelu współczynniki długości efektywnej można wykorzystać do bezpośredniego zdefiniowania długości w stanie niestężonym i/lub zastosowania odpowiednich warunków na końcach pręta. Aby dostosować długości bez stężenia bezpośrednio zamiast korzystać z węzłów na pręcie (metoda 1), w tabeli poniżej można ręcznie wprowadzić współczynniki "K". Lub też "Wartości bezwzględne" można wprowadzić zaznaczając opcję "Wartości bezwzględne". Wówczas zamiast tego można wprowadzić ręcznie długość bez stężenia. Metoda ta jest najlepsza, gdy na pręcie nie ma aktualnie węzłów pośrednich.
