Comprimentos efetivos para o dimensionamento de estabilidade de aço

Como é que defino os comprimentos efetivos ao dimensionar barras de aço no RFEM 6?


Resposta:

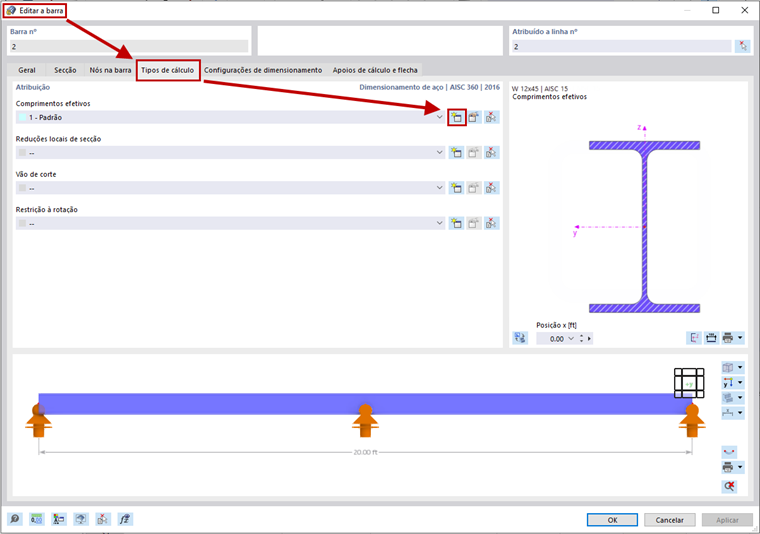

Existem duas opções quando se trata de definir comprimentos efetivos no RFEM 6. Em primeiro lugar, edite a barra e clique no separador "Tipos de cálculo". Em segundo, crie uma nova definição de comprimentos efetivos.

Em terceiro, defina se deseja calcular o momento crítico de acordo com o método dos valores próprios ou o capítulo F da AISC. Em quarto, clique no separador "Apoios de nós e comprimentos efetivos". Dentro deste separador, existem dois métodos diferentes que podem ser utilizados.

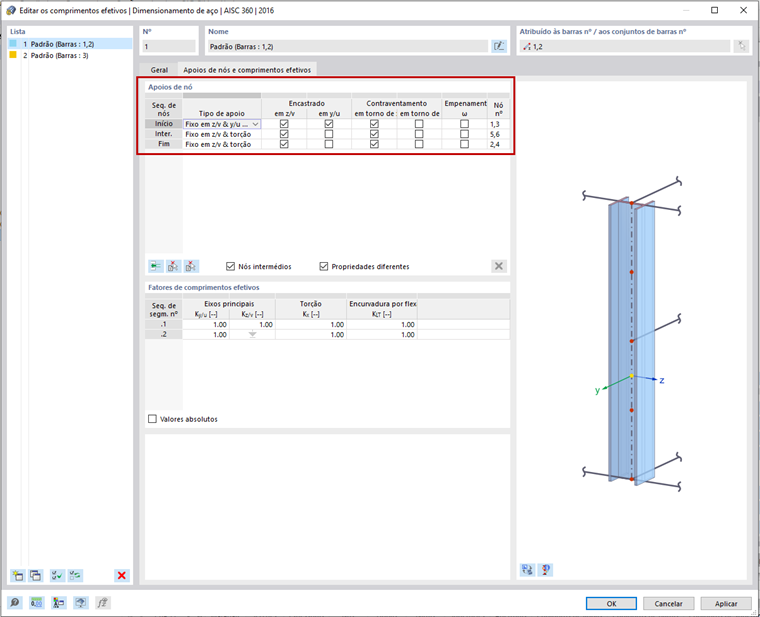

Método 1: Apoios de nó

Tendo como referência a barra n.º 1 do modelo anexado, pode ver como são definidos os comprimentos efetivos para os nós inicial, final e intermédio. First, click on Select Member or Member Set and then select the member. Isto irá ativar os nós intermédios ao longo do comprimento da barra na tabela. Next, check whether the node can move in the y/z axis (weak/strong axis), rotate about its local x-axis (torsion), and about its local z-axis (LTB).

The Warping (ω) input options will adjust the effective length for LTB, similar to the rotational z-axis restraint. For Ch. F calculations, the warping can be fully restrained or released. For Eigenvalue calculations, in addition to the fully restrained or released option, there is also the ability to set partial fixity with a warping spring constant.

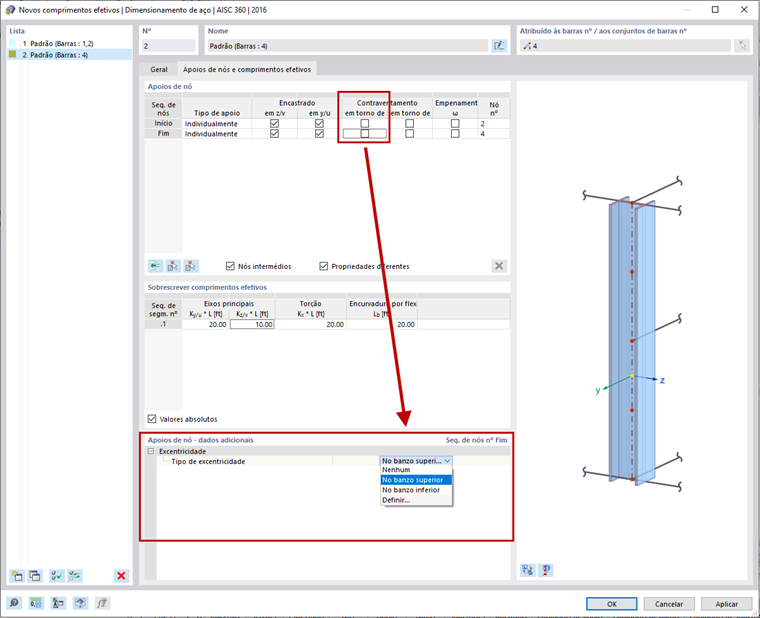

Top and bottom flanges can also be restrained separately by fixing the y-axis and by releasing (unchecking) the rotation about the local x-axis restraint (torsion).

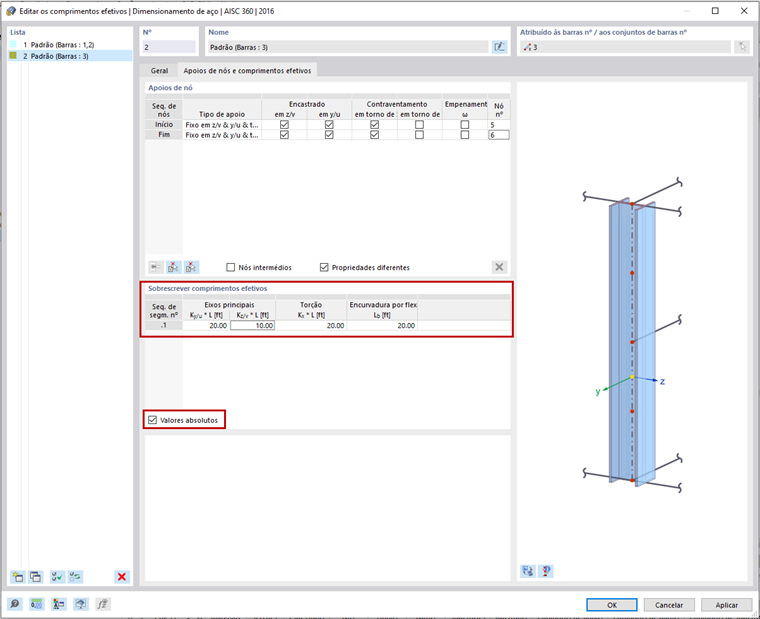

Método 2: Fatores "K" e valores absolutos

Tendo como referência a barra n.º 4 no modelo anexado, os fatores de comprimento efetivo podem ser utilizados para definir diretamente o comprimento não reforçado e/ou aplicar as condições de extremidade adequadas da barra. To adjust the unbraced lengths directly instead of utilizing the nodes on the member (Method 1), the "K" factors can be entered manually in the table below. Or the "Absolute Values" can be entered by selecting the option "Absolute Values". Em seguida, o próprio comprimento não reforçado pode ser introduzido manualmente. This method is best used when there are no intermediate nodes currently present on the member.
