Конструкция, связанная с корпусом, с различными нагрузками

Полезные вопросы и ответы

  • Часто задаваемые вопросы (FAQ)

Эта статья была переведена Google Translator

Посмотреть исходный текст

Как я могу выполнить расчет по корпусу для различных ситуаций нагружения?

Ответ

Основная программа RFEM 6 или RSTAB 9 отличается своей наглядностью. Весь ввод в программе настроен таким образом, что вы всегда получаете четкий результат для каждой расчетной задачи. Аналогично организовано оформление предметов. Во входных данных для каждого объекта проектирования программа проявляет необходимые свойства с соответствующей нагрузкой и после анализа выводит четкий результат для этого объекта.

Если необходимо определить дополнительные результаты расчета для всей модели, например, для различных уровней нагрузки, программа предлагает решение с помощью надстройки «Анализ этапов строительства (CSA)». Помимо базовой симуляции строительного процесса ( В этом частном случае базовая модель размещается рядом друг с другом несколько раз и, таким образом, может быть перенесена в расчет с различными нагрузками.

Для этого действуйте следующим образом:

  1. Активировать дополнение «Анализ этапов строительства (CSA)» в общих данных
  2. В навигаторе в ветке «Этапы строительства» задайте необходимые состояния с помощью атрибута «Старт» и активируйте все элементы.
  3. Назначьте соответствующую нагрузку для каждого состояния в меню «Загружения и сочетания» на вкладке «Стадии строительства».

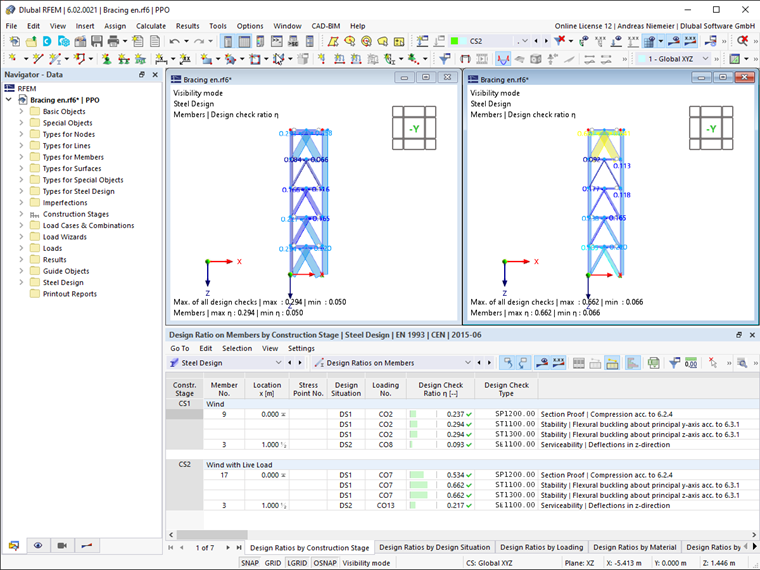

  4. После расчета оцените конструкцию в зависимости от заданных условий.

Ключевые слова

Расчетные состояния Состояния дизайна Дизайн корпуса
