Verifica relativa al caso con diverse situazioni di carico

Come posso eseguire una verifica relativa al caso per diverse situazioni di carico?


Risposta:

Il programma principale RFEM 6 o RSTAB 9 si distingue per la sua chiarezza. L'intero input nel programma è impostato in modo da ottenere sempre un risultato chiaro per ogni attività di calcolo. La verifica degli oggetti è organizzata in modo simile. Nell'input di ogni oggetto di progetto, il programma manifesta le proprietà necessarie con il carico associato e, dopo l'analisi, emette un risultato chiaro per questo oggetto.

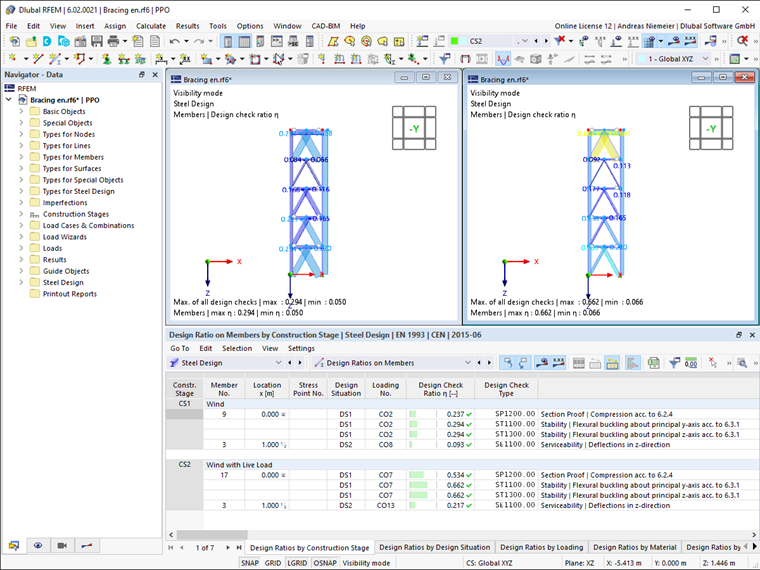

Se è necessario determinare più risultati della verifica per l'intero modello, ad esempio per diversi livelli di carico, il programma fornisce una soluzione tramite l'add-on "Analisi delle fasi costruttive (CSA)". Oltre alla simulazione di base del processo costruttivo (crescita degli oggetti), questo add-on consente anche la simulazione parallela di modelli con un numero costante di oggetti. In questo caso speciale, il modello base è posizionato più volte uno accanto all'altro e può quindi essere trasferito al progetto con carichi diversi.

Per fare ciò, procedere come segue:

  1. Attiva l'add-on "Analisi delle fasi costruttive (CSA)" nei dati generali
  2. Nel navigatore, sotto il ramo "Fasi costruttive", definire gli stati richiesti con l'attributo "Inizio" e attivare tutti gli elementi
  3. Assegna il carico corrispondente per ogni stato nel menu "Casi e combinazioni di carico" nella scheda "Fasi costruttive".
  4. Dopo il calcolo, valutare il progetto in base alle condizioni definite.
