Wymiarowanie w oparciu o przypadek z różnymi sytuacjami obciążenia

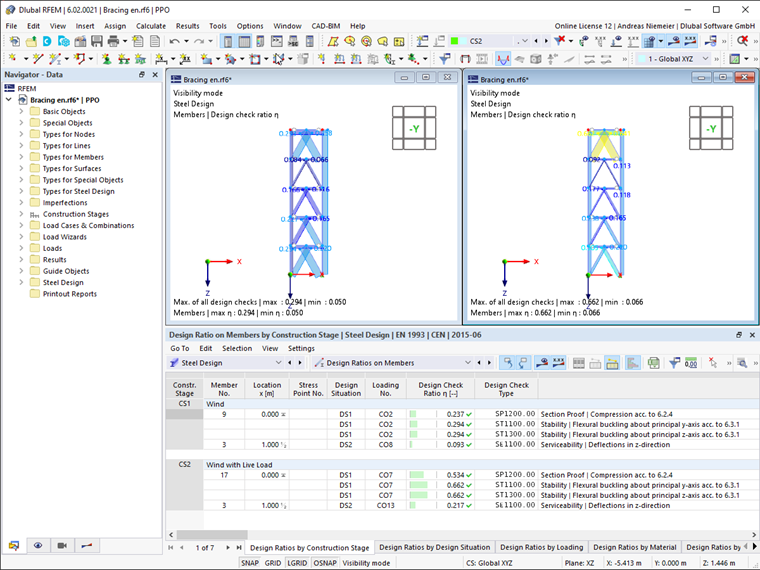

Jak przeprowadzić obliczenia w zależności od przypadku dla różnych sytuacji obciążeniowych?


Odpowiedź:

Program główny RFEM 6 lub RSTAB 9 wyróżnia się przejrzystością. Całe dane wejściowe w programie są skonfigurowane w taki sposób, aby zawsze uzyskać jednoznaczny wynik dla każdego zadania obliczeniowego. W podobny sposób zorganizowane jest projektowanie obiektów. W danych wejściowych dla każdego obiektu obliczeniowego program wyświetla niezbędne właściwości z powiązanym obciążeniem, a po analizie wyświetla jednoznaczny wynik dla tego obiektu.

Jeżeli istnieje potrzeba określenia większej liczby wyników obliczeń dla całego modelu, na przykład dla różnych poziomów obciążenia, program udostępnia rozwiązanie za pomocą rozszerzenia "Analiza etapów budowy (CSA)". Oprócz podstawowej symulacji procesu budowlanego (rozrostu obiektów), rozszerzenie to umożliwia również symulację równoległą modeli ze stałą liczbą obiektów. W tym szczególnym przypadku model podstawowy jest kilkakrotnie umieszczany obok siebie, dzięki czemu można go przenieść do obliczeń z różnymi obciążeniami.

W tym celu należy wykonać następujące kroki:

  1. W danych ogólnych należy aktywować rozszerzenie "Analiza etapów budowy (CSA)"
  2. W Nawigatorze w zakładce "Etapy budowy" należy zdefiniować wymagane stany za pomocą atrybutu "Początek" i aktywować wszystkie elementy
  3. Dla każdego stanu należy przypisać odpowiednie obciążenie w menu "Przypadki obciążeń i kombinacje" w zakładce "Etapy konstrukcji"
  4. Po zakończeniu obliczeń należy przeprowadzić obliczenia w zależności od zdefiniowanych warunków.
