Wie kann ich für unterschiedliche Belastungssituationen eine fallbezogene Bemessung durchführen?

Antwort

Das Hauptprogramm RFEM 6 bzw. RSTAB 9 lebt von der Eindeutigkeit. Die komplette Eingabe im Programm ist so eingerichtet, dass für jede Berechnungsaufgabe ein eindeutiges Ergebnis ausgegeben wird. Ähnlich ist die Bemessung der Objekte organisiert. Das Programm manifestiert in der Eingabe für jedes Bemessungsobjekt die nötigen Eigenschaften mit der dazugehörigen Belastung und gibt nach der Analyse ein eindeutiges Ergebnis für dieses Objekt aus.

Sollen für das komplette Modell für unterschiedliche Belastungsniveaus eigene Bemessungsergebnisse ermittelt werden, bietet das Add-On "Analyse von Bauzuständen (CSA)" eine Lösung. Dieses Add-On erlaubt neben der prinzipiellen Simulation des Bauablaufs (Anwachsen der Objekte) auch die parallele Simulation von Modellen mit einer konstanten Objektanzahl. In diesem Sonderfall wird das Basismodell intern mehrfach nebeneinander platziert und kann so mit unterschiedlichen Belastungen an die Bemessung übergeben werden.

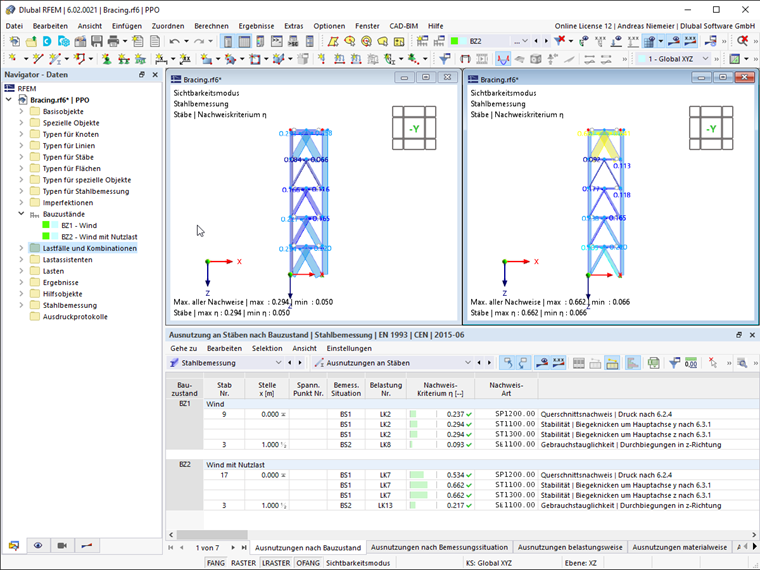

Gehen Sie zur Umsetzung wie folgt vor:

Aktivieren Sie das Add-On "Analyse von Bauzuständen (CSA)" in den Basisangaben
Definieren Sie im Navigator unter dem Zweig "Bauzustände" die gewünschten Zustände mit dem Attribut "Anfang" und aktivieren alle Elemente
Ordnen Sie in dem Menü "Lastfälle und Kombinationen" unter dem Register "Bauzustände" für jeden Zustand die jeweilige Belastung zu
Werten Sie nach der Berechnung die Bemessung abhängig von den definierten Zuständen aus.

Schlüsselwörter

Bemessungsfälle Bemessungszustände Fallbemessung
