Resposta:

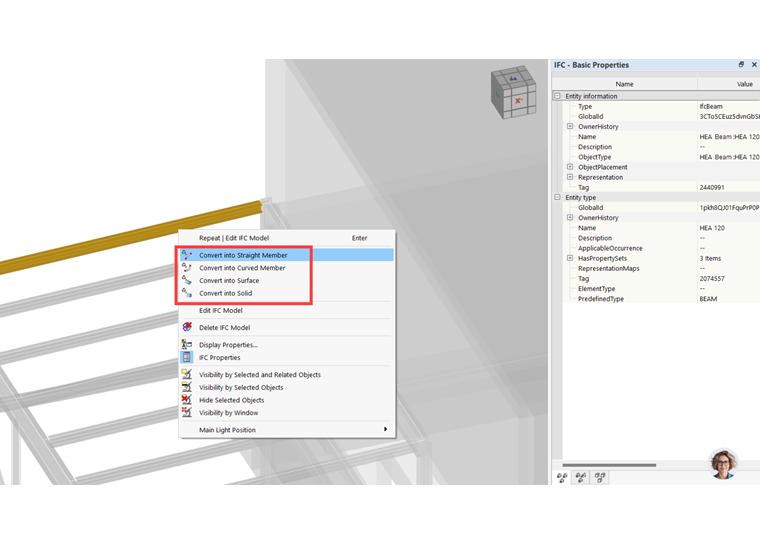

Em princípio, pode selecionar graficamente elementos IFC. Se abrir o menu de atalho clicando com o botão direito do rato, pode decidir para cada elemento se o pretende converter numa barra, numa superfície ou num sólido.
Für die Umwandlung von IFC-Elementen in Dlubal-Elemente (z. B. Dlubal-Querschnitte) müssen die benötigten Informationen vorhanden sein. Os seguintes aspetos devem ser verificados para isso.
1. Zuweisung der Dlubal Namen in der Konvertierungstabelle
Com a barra de menus CAD-BIM, pode aceder à informação dos respetivos objetos IFC através das tabelas de conversão. A informação extraída do ficheiro IFC é apresentada na primeira coluna da tabela. As descrições de materiais e secções importadas com sucesso são claramente atribuídas aos objetos IFC. Für die Konvertierung müssen diesen externen Material- und Querschnittsbezeichnungen entsprechend die Dlubal-Namen in der Tabelle zugewiesen werden. Die Dlubal-Namen können aus der Material- und Querschnittsbibliothek ausgewählt werden.
Werden die IFC-Objekte nun in RFEM-Objekte umgewandelt, wird die definierte Konvertierung aus den Konvertierungstabellen übernommen.
2. Bezeichnung der Querschnitte kann nicht aus der IFC-Datei ausgelesen werden
Em alguns ficheiros IFC importados, não são apresentadas secções importadas na tabela de conversão. A coluna da tabela das secções externas está vazia. No entanto, é visível uma designação da secção nas propriedades dos elementos IFC. Das bedeutet, dass die Information zum Querschnitt in der IFC-Datei vorhanden ist, aber diese von RFEM nicht direkt ausgelesen werden kann, da die Informationen an einem anderen Ort innerhalb der IFC gespeichert sind.

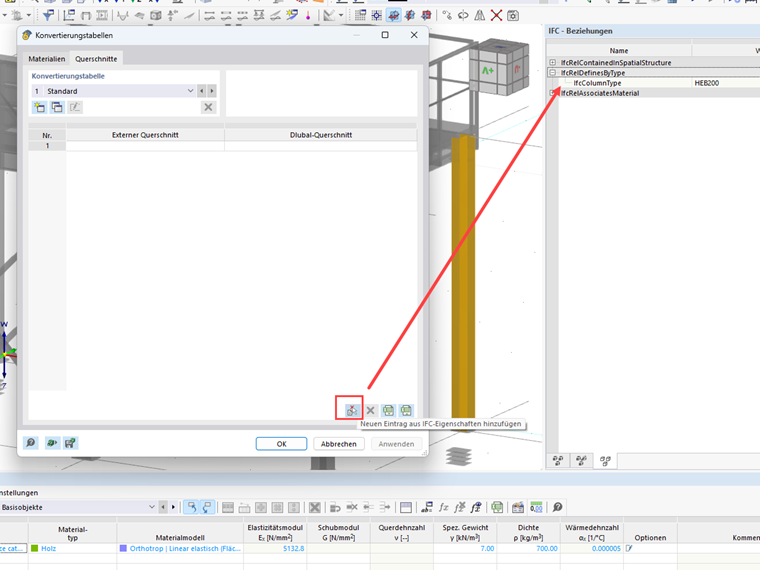

Um den Speicherort der Material- oder Querschnittsbezeichnung nachträglich zu ergänzen, kann ein neuer Eintrag aus den IFC-Eigenschaften für die Konvertierungstabelle hinzugefügt werden.
Jetzt kann eine Konvertierung gemäß Punkt 1 durchgeführt werden.
