Réponse:
Vous pouvez en principe sélectionner les éléments IFC graphiquement. Si vous ouvrez le menu contextuel (par un clic-droit), vous pouvez décider pour chaque élément si vous souhaitez le convertir en barre, surface ou solide.
Pour convertir des éléments IFC en éléments Dlubal (par ex, des sections Dlubal), les informations requises doivent être disponibles. Pour cela, vérifiez les aspects suivants.
1. Attribution des noms Dlubal dans le tableau de conversion
La barre de menus CAO-BIM vous permet d’accéder aux informations sur les objets IFC correspondants via les tableaux de conversion. Les informations extraites du fichier IFC sont affichées dans la première colonne du tableau. Ces descriptions de matériau et de section importés avec succès sont clairement assignés aux objets IFC. Pour la conversion, les noms Dlubal doivent être assignés à ces descriptions externes de matériau et de section dans le tableau. Les noms Dlubal peuvent être sélectionnés dans la bibliothèque de matériaux et de sections.
Foire aux questions (FAQ)
Si les objets IFC sont convertis en objets RFEM, la conversion définie est issue des tableaux de conversion.
2. Les noms des sections ne peuvent pas être lus à partir du fichier IFC
Pour certains fichiers IFC importés, aucune section lue n’est affichée dans le tableau de conversion. La colonne du tableau dédiée aux sections externes est vide. Cependant, un nom de section est visible dans les propriétés des éléments IFC. Cela signifie que les informations sur les sections sont disponibles dans le fichier IFC, mais qu’elles ne peuvent pas être lues directement par RFEM car elles sont stockées ailleurs dans l’IFC.

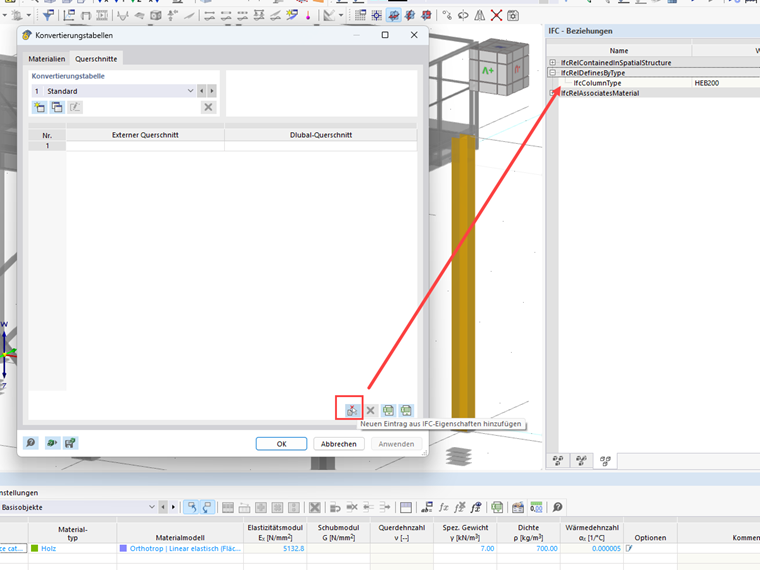

Pour ajouter rétroactivement l’emplacement de stockage de la description de matériau ou de section, vous pouvez ajouter une nouvelle entrée des propriétés IFC dans le tableau de conversion.
Vous pouvez maintenant effectuer la conversion selon le point 1.
