Le sezioni trasversali IFC non sono state convertite correttamente

Le sezioni trasversali del mio file IFC importato non vengono convertite correttamente.


Risposta:

In linea di principio, è possibile selezionare graficamente gli elementi IFC. Se si apre il menu di scelta rapida (facendo clic con il pulsante destro del mouse), è possibile decidere per ciascun elemento se si desidera convertirlo in un'asta, una superficie o un solido.

Per convertire gli elementi IFC in elementi Dlubal (ad es. sezioni trasversali Dlubal), le informazioni richieste devono essere disponibili. A tal fine, è necessario verificare i seguenti aspetti.

1. Assegnazione dei nomi Dlubal nella tabella di conversione

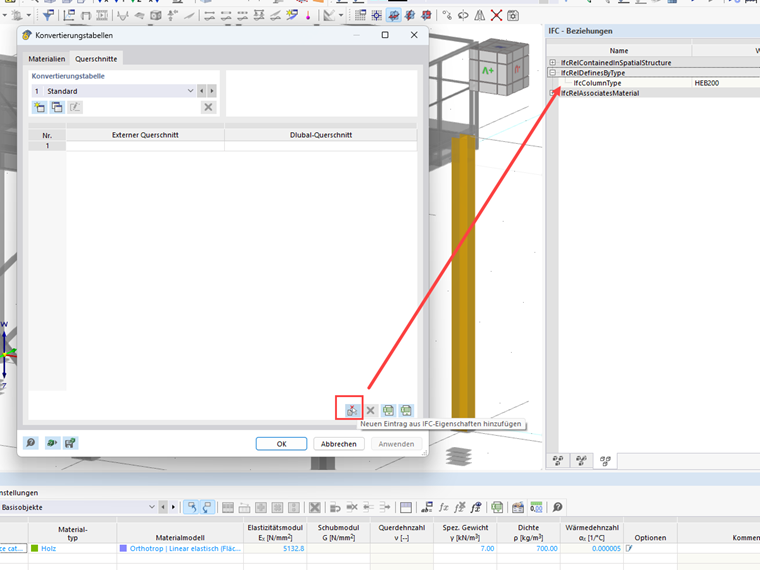

Con la barra dei menu di CAD-BIM, è possibile richiamare le informazioni sui rispettivi oggetti IFC tramite le tabelle di conversione. Le informazioni lette dal file IFC sono visualizzate nella prima colonna della tabella. Le sezioni trasversali lette correttamente sono chiaramente assegnate agli oggetti IFC. Per la conversione, i nomi Dlubal devono essere assegnati di conseguenza nella tabella. Questi possono essere facilmente selezionati dalla libreria dei materiali e delle sezioni trasversali.

2. La designazione delle sezioni trasversali non può essere letta dal file IFC

Nel caso di alcuni file IFC importati, nella tabella di conversione non vengono visualizzate le sezioni trasversali lette. La colonna della tabella delle sezioni trasversali esterne è vuota. Tuttavia, nelle proprietà degli elementi IFC è visibile una designazione della sezione trasversale. Ciò significa che le informazioni sulla sezione trasversale sono disponibili nel file IFC, ma non possono essere lette da RFEM.

In questo caso, non è possibile eseguire una conversione secondo il punto 1. Le sezioni trasversali esterne non possono essere aggiunte successivamente alla tabella di conversione, poiché non sono assegnate a un elemento IFC. Questi elementi IFC possono essere prima convertiti in aste per poi adattare la sezione trasversale dell'asta.
