回复:
IFC 对象可以图形方式进行选择。 使用右键快捷菜单，可以为每个对象决定它是否被转换为直杆件、弯曲杆件、面或实体。
Für die Umwandlung von IFC-Elementen in Dlubal-Elemente (z. B. Dlubal-Querschnitte) müssen die benötigten Informationen vorhanden sein. 注意检查以下几个方面。
1.在转换表中指定 Dlubal 名称
通过 CAD-BIM 菜单项中的转换表可以调用各个 IFC 对象的相关信息。 在表格的第一列中会显示从 IFC 文件中读取的信息。 Diese erfolgreich ausgelesenen Material- und Querschnittsbezeichnungen sind eindeutig zu IFC-Objekten zugewiesen. Für die Konvertierung müssen diesen externen Material- und Querschnittsbezeichnungen entsprechend die Dlubal-Namen in der Tabelle zugewiesen werden. Die Dlubal-Namen können aus der Material- und Querschnittsbibliothek ausgewählt werden.
常见问题和解答 (FAQ)
Werden die IFC-Objekte nun in RFEM-Objekte umgewandelt, wird die definierte Konvertierung aus den Konvertierungstabellen übernommen.
2. Bezeichnung der Querschnitte kann nicht aus der IFC-Datei ausgelesen werden
对于某些导入的 IFC 文件，转换表中不能显示导入的截面。 表格中的外部截面列为空。 但是，在 IFC 对象的属性中可以看到截面名称。 Das bedeutet, dass die Information zum Querschnitt in der IFC-Datei vorhanden ist, aber diese von RFEM nicht direkt ausgelesen werden kann, da die Informationen an einem anderen Ort innerhalb der IFC gespeichert sind.

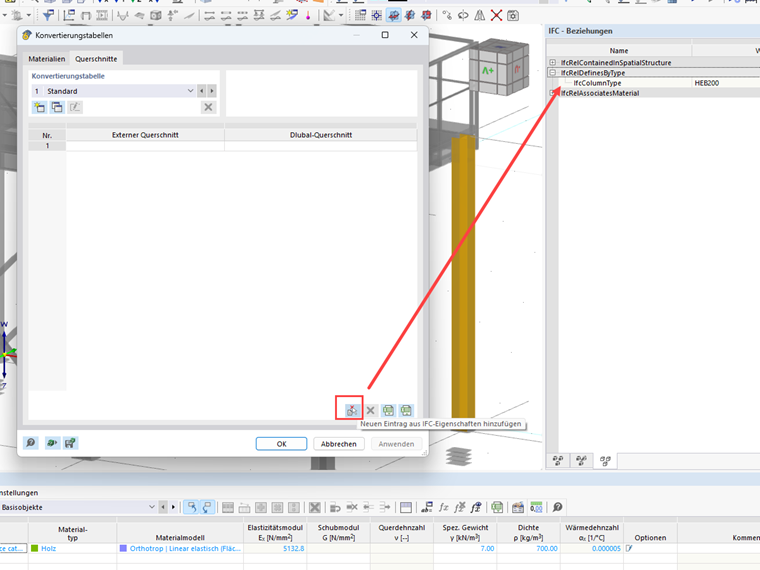

Um den Speicherort der Material- oder Querschnittsbezeichnung nachträglich zu ergänzen, kann ein neuer Eintrag aus den IFC-Eigenschaften für die Konvertierungstabelle hinzugefügt werden.
Jetzt kann eine Konvertierung gemäß Punkt 1 durchgeführt werden.
