Криволинейная балка в RSTAB 9 с диспетчером блоков

Как в RSTAB 9 задать криволинейную балку?


Ответ:

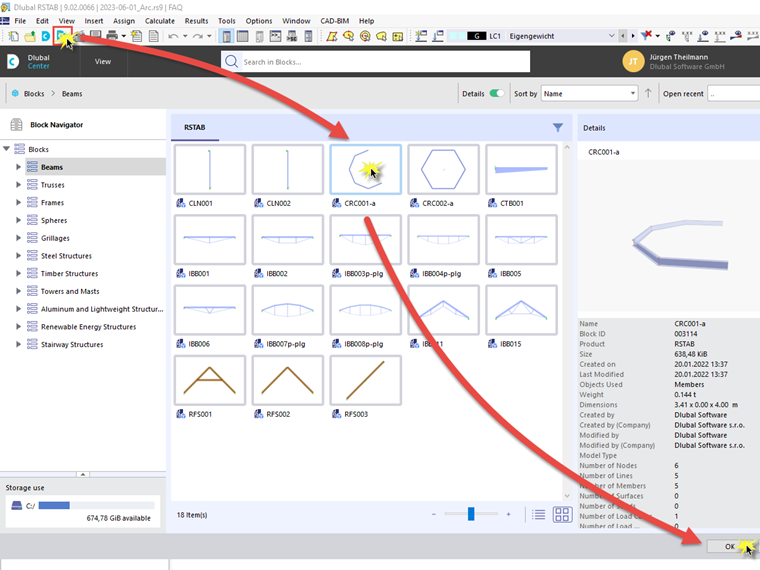

Если вы хотите создать арку в RSTAB 9, вы можете использовать параметрическую дугу окружности в диспетчере блоков. Для этого просто откройте диспетчер блоков, как показано на рисунке 01, и выберите соответствующий блок.

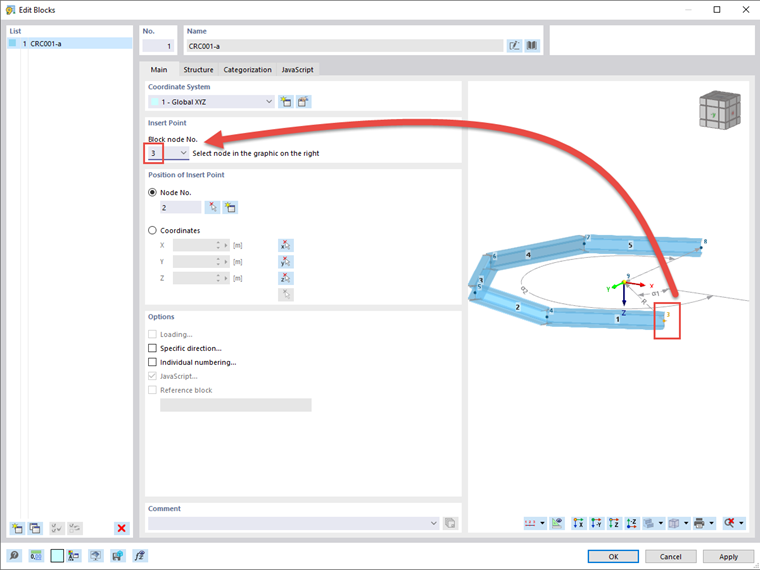

В следующем диалоге вы можете увидеть изображение для предпросмотра вставленного блока. Используя показанные узлы блока, вы можете выбрать точку вставки и установить её на узел в модели или на заданные вручную координаты, см. рисунок 02.

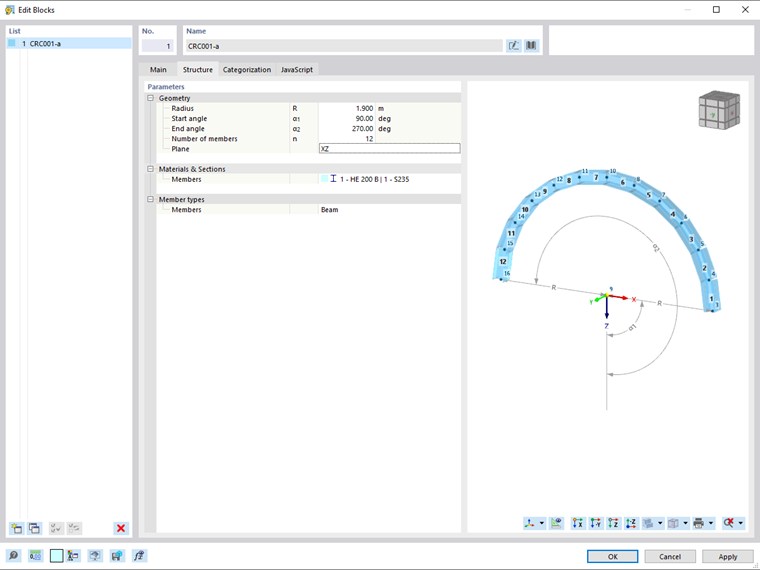

Параметры и свойства стержня можно изменить во вкладке «Конструкция». Это показано на рисунке 03.

На рисунке 04 показана созданная полукруглая дуга.
