Trave curva in RSTAB 9 con il gestore blocchi
Risposta

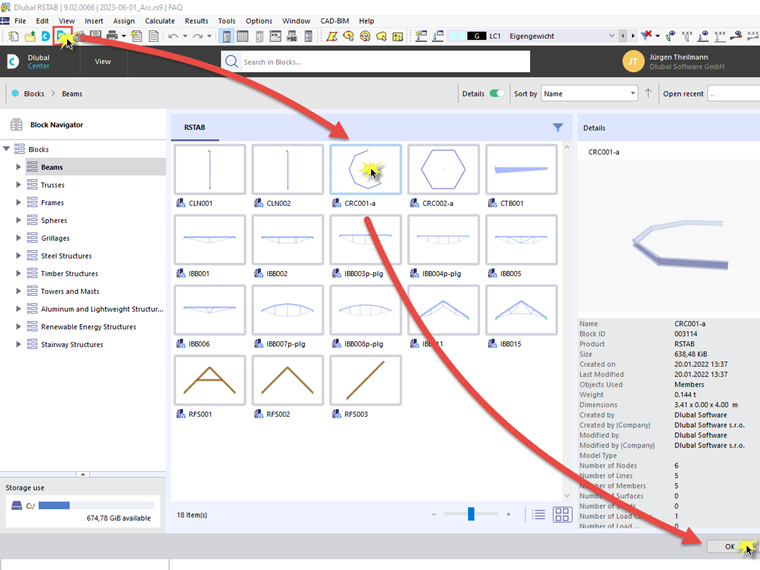

Se si desidera generare un arco in RSTAB 9, è possibile utilizzare l'arco di cerchio parametrizzato in Gestione blocchi. Per fare ciò, è sufficiente aprire il gestore blocchi come mostrato in Fig. 01 e selezionare il blocco corrispondente.

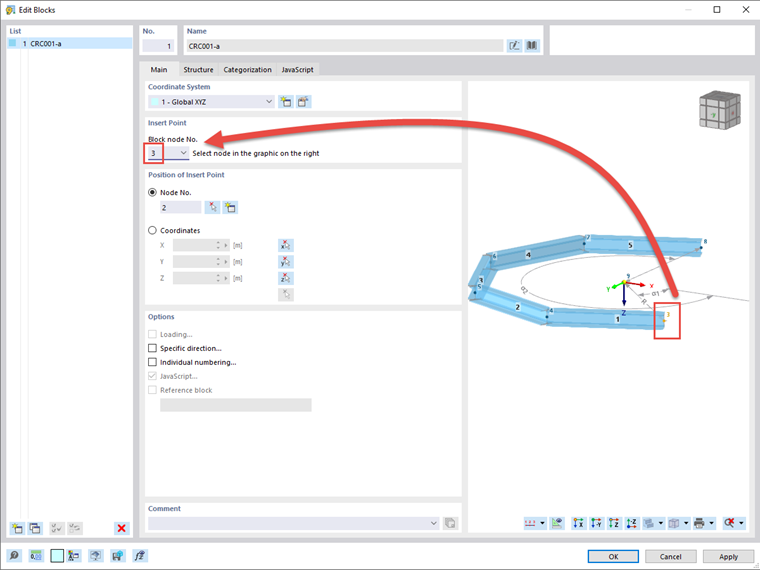

Nella finestra di dialogo seguente è possibile visualizzare un'immagine di anteprima del blocco inserito. Utilizzando i nodi del blocco mostrati, è possibile selezionare un punto di inserimento e impostarlo su un nodo nel modello o su coordinate definite manualmente, come in figura 02.

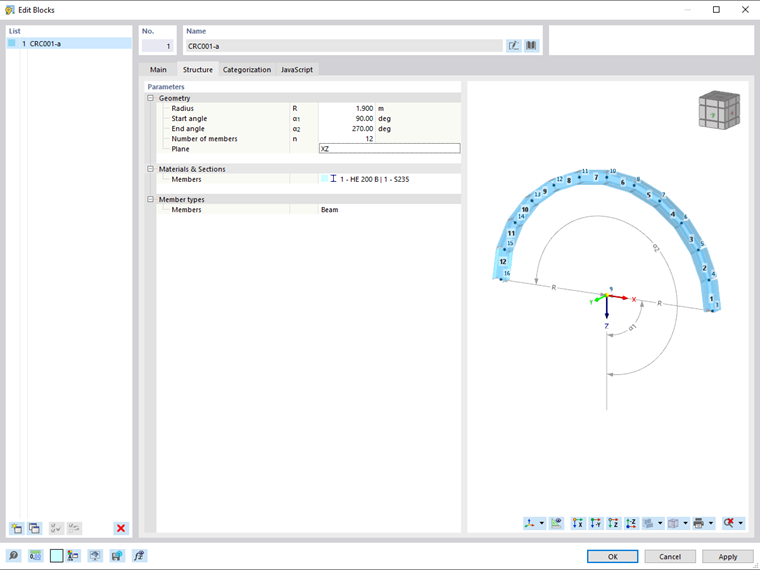

I parametri e le proprietà dell'asta possono essere modificati nella scheda Struttura. Questo è mostrato in Fig. 03.

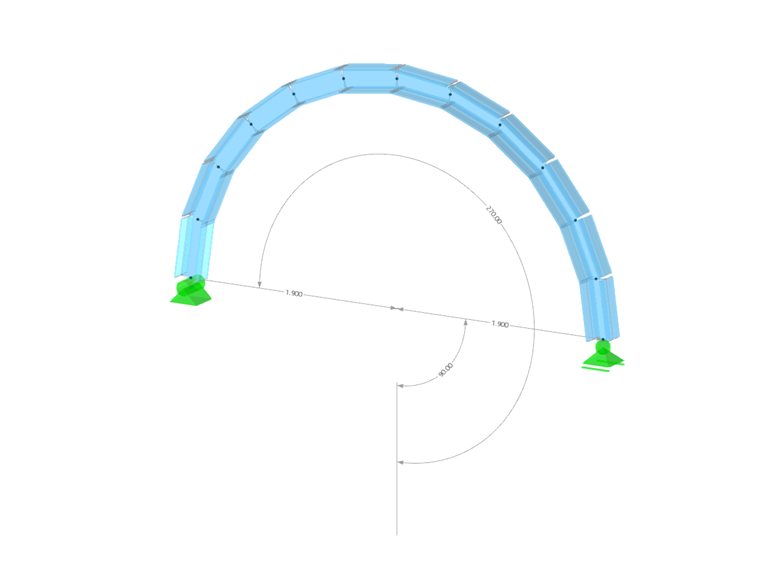

La figura 04 mostra quindi l'arco semicircolare creato.
