Gebogener Träger in RSTAB 9 mit dem Blockmanager
Antwort

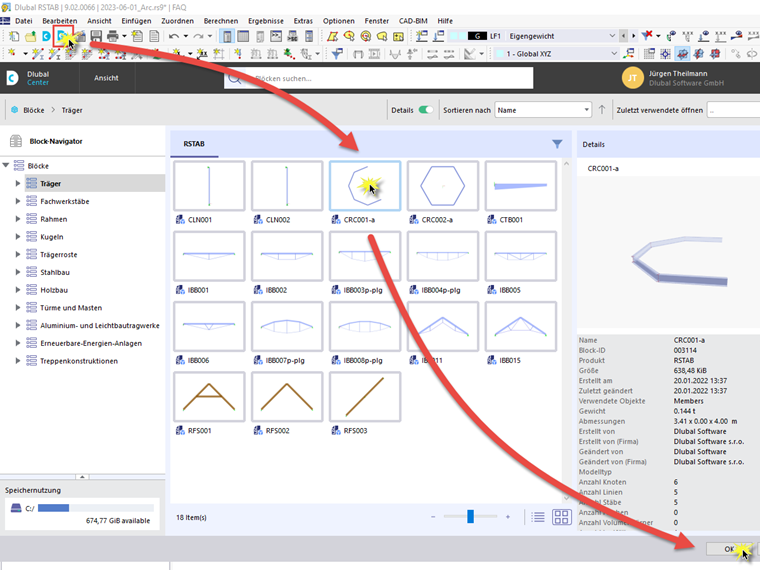

Wenn Sie in RSTAB 9 einen Bogen generieren wollen, steht Ihnen dafür im Blockmanager z.B. der parametrisierte Kreisbogen zur Verfügung. Öffnen Sie dazu einfach den Blockmanager, wie in Bild 01 gezeigt und wählen den entsprechenden Block aus.

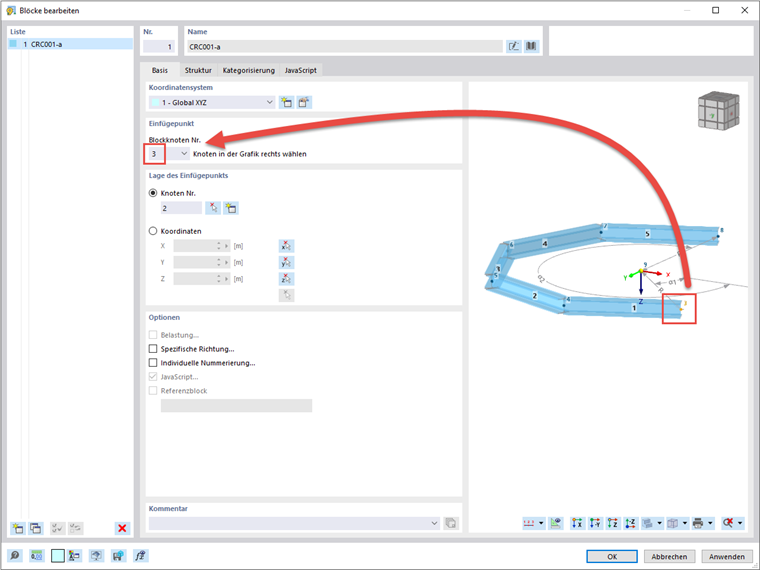

Im folgenden Dialog sehen Sie ein Vorschaubild des eingefügten Blocks. Anhand der abgebildeten Blockknoten können Sie einen Einfügepunkt wählen und diesen auf einen Knoten im Modell oder manuell definierte Koordinaten setzen, siehe Bild 02.

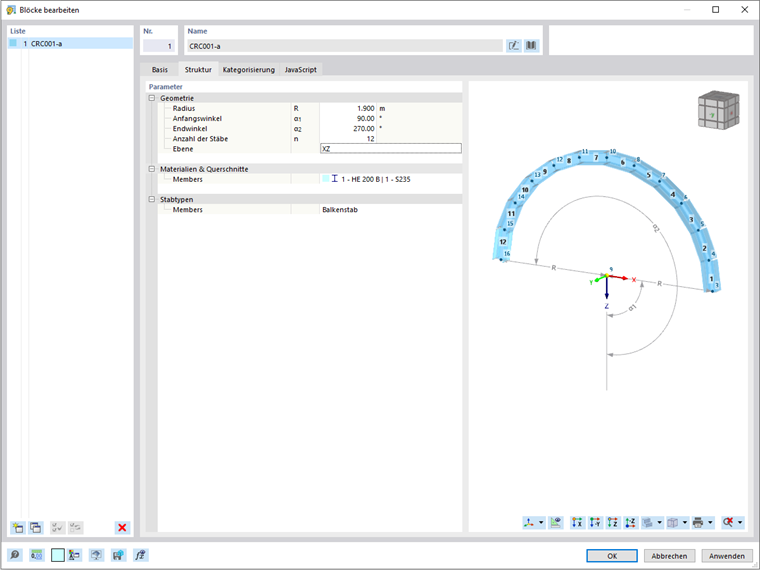

Im Tab Struktur können die Parameter und Stabeigenschaften editiert werden. Dies ist in Bild 03 dargestellt.

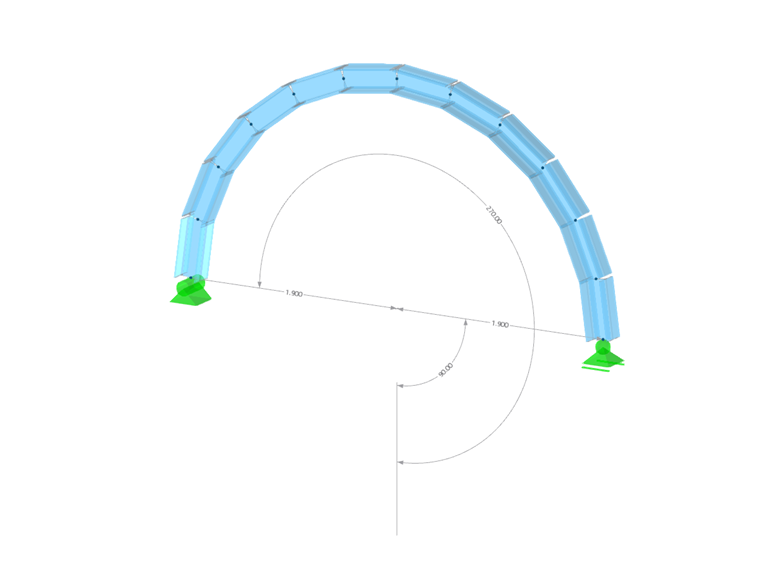

Bild 04 zeigt dann den erstellten Halbkreisbogen.
Schlüsselwörter
Gebogener Träger Gekrümmter Träger Bogenträger Bogen Blockmanager Block
