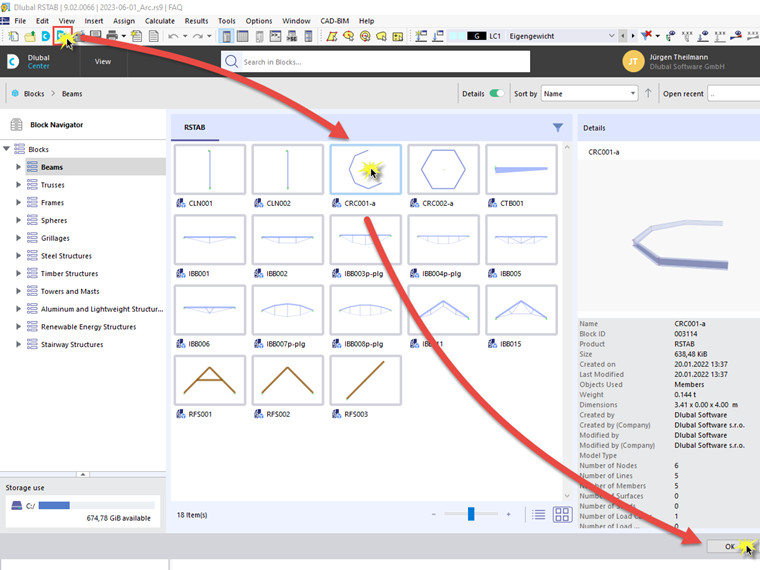

如果要在 RSTAB 9 中生成圆弧,可以使用块管理器中参数化的圆弧。 打开如图 01 所示的模块管理器,然后选择相应的模块。

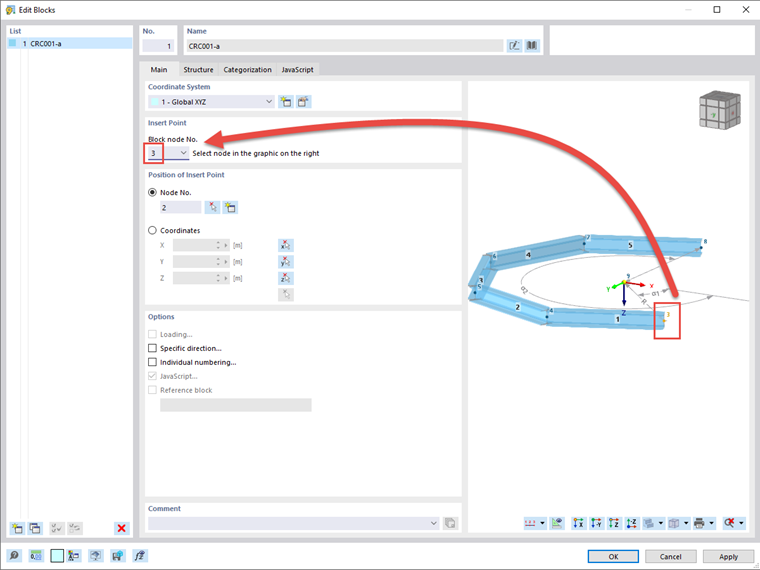

在接下来的对话框中可以预览插入的块。 使用显示的块节点,您可以选择一个插入点,并将其设置为模型中的一个节点或手动定义的坐标,见图02。

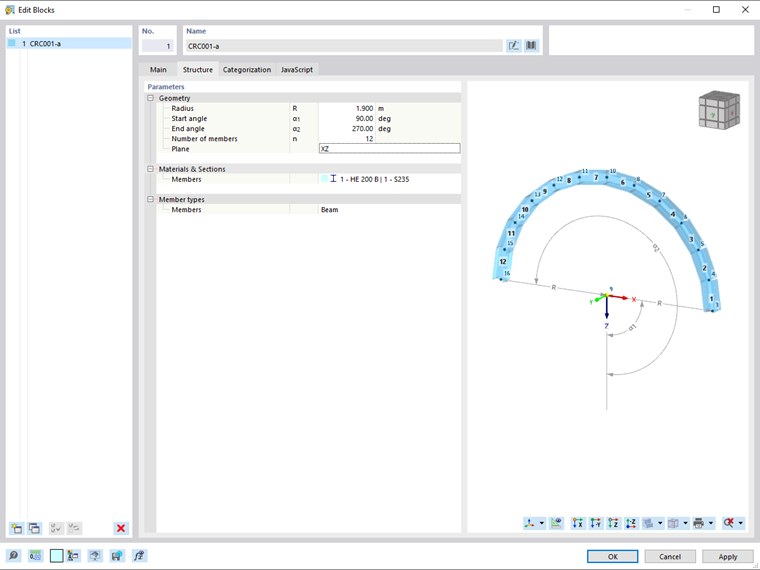

在结构选项卡中可以编辑参数和杆件属性。 如图 03 所示。

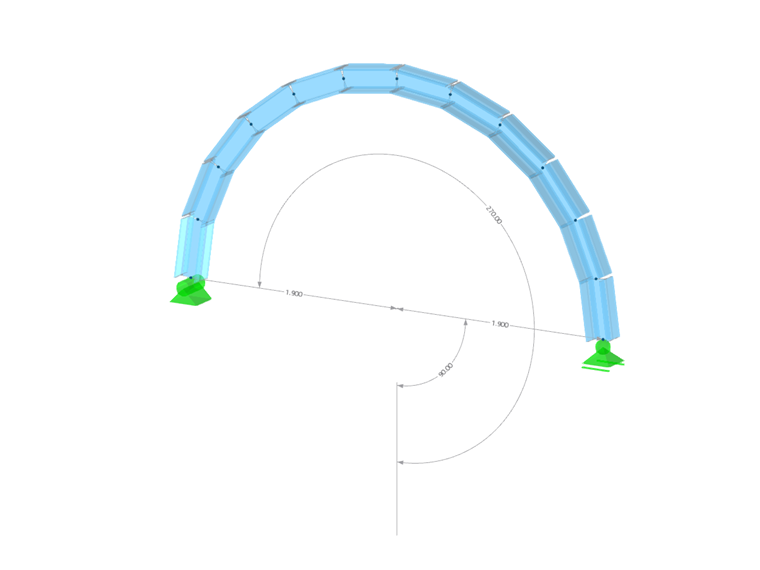

创建的半圆弧如图 04 所示。
如果要在 RSTAB 9 中生成圆弧,可以使用块管理器中参数化的圆弧。 打开如图 01 所示的模块管理器,然后选择相应的模块。
在接下来的对话框中可以预览插入的块。 使用显示的块节点,您可以选择一个插入点,并将其设置为模型中的一个节点或手动定义的坐标,见图02。
在结构选项卡中可以编辑参数和杆件属性。 如图 03 所示。
创建的半圆弧如图 04 所示。
