Belka o osi zakrzywionej w RSTAB 9 z menedżerem bloków

Jak wprowadzić belkę o zakrzywionej osi w programie RSTAB 9?

Odpowiedź:

Jeżeli użytkownik chce wygenerować łuk w programie RSTAB 9, może użyć sparametryzowanego łuku kołowego w menedżerze bloków. W tym celu wystarczy otworzyć menedżera bloków, jak pokazano na rys. 01, i wybrać odpowiedni blok.

FAQ

FAQ 005386 | Jak wprowadzić belkę o zakrzywionej osi w programie RSTAB 9?

FAQ 005386 | Jak wprowadzić zakrzywioną belkę w programie RSTAB 9?

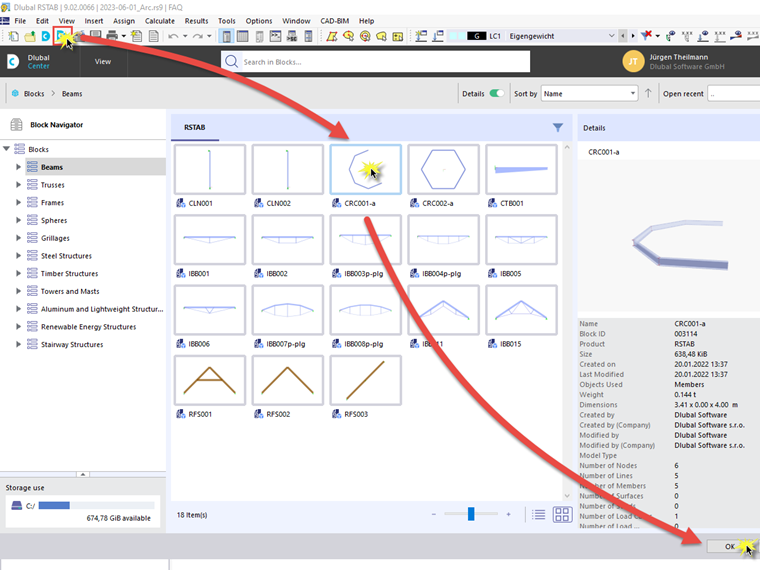

Wywołanie bloku za pomocą menedżera bloków

W poniższym oknie dialogowym widoczny jest podgląd wstawianego bloku. Korzystając z pokazanych węzłów bloku, można wybrać punkt wstawienia i ustawić go jako węzeł w modelu lub ręcznie zdefiniowane współrzędne, patrz rysunek 02.

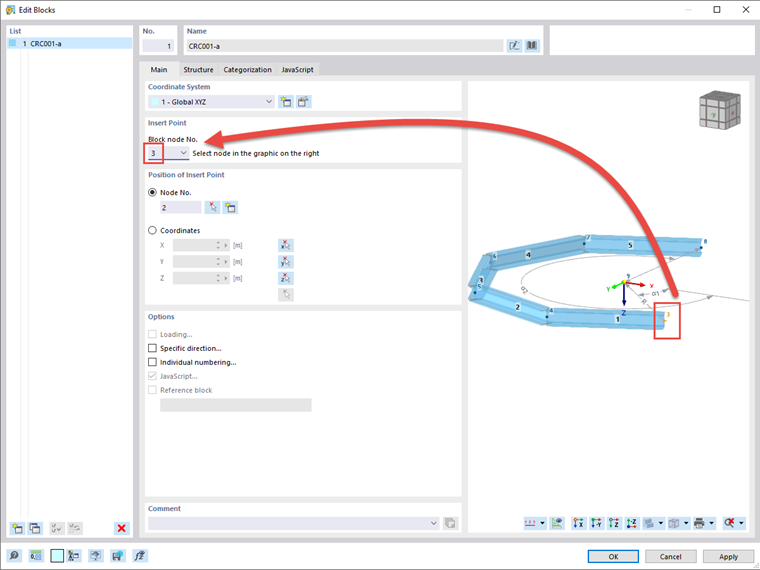

Zdefiniuj punkt wstawienia bloku

W zakładce Konstrukcja można edytować parametry i właściwości pręta. Pokazuje to rysunek 03.

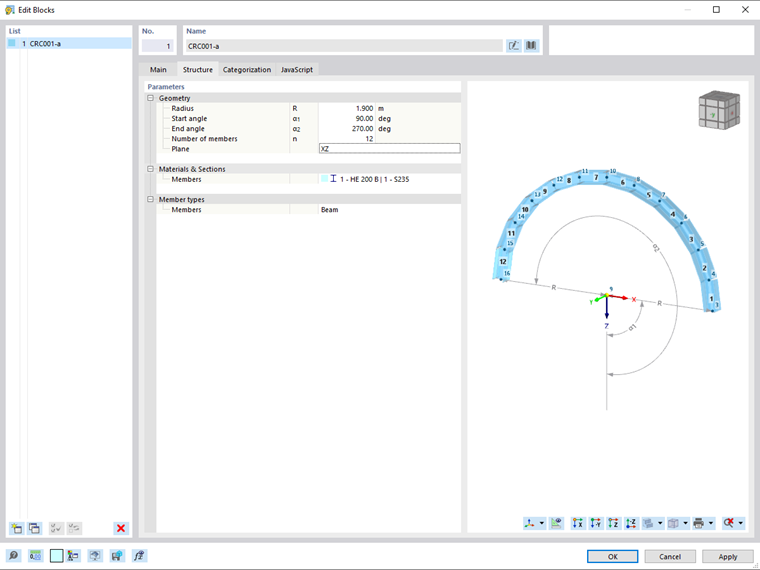

Edytuj strukturę bloku

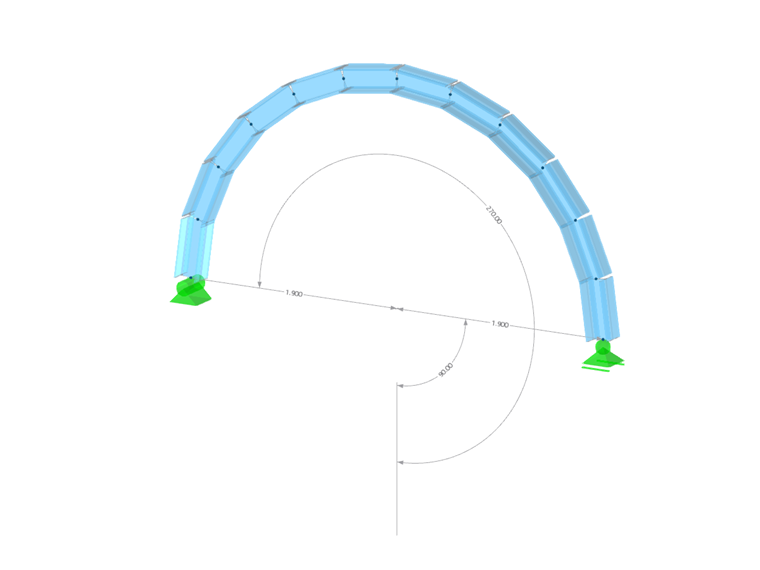

Rysunek 04 przedstawia utworzony okrągły łuk.

Łuk półokrągły utworzony w RSTAB 9

Autor

Pan Theilmann jest odpowiedzialny za wsparcie techniczne klientów korzystających z oprogramowania Dlubal Software.
