Zakřivený nosník v programu RSTAB 9 pomocí katalogu bloků

Jak mohu v programu RSTAB 9 namodelovat zakřivený nosník?

Odpověď:

Pokud chcete v programu RSTAB 9 vytvořit oblouk, můžete k tomu použít např. parametrizovaný kruhový oblouk z katalogu bloků. Stačí otevřít katalog bloků, jak je znázorněno na obrázku 1, a vybrat příslušný blok.

FAQ

FAQ 005386 | Jak mohu v programu RSTAB 9 namodelovat zakřivený nosník?

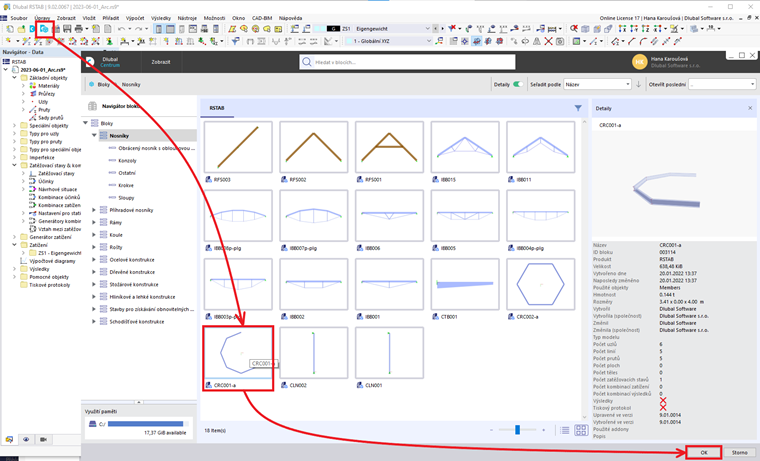

Výběr bloku v katalogu bloků

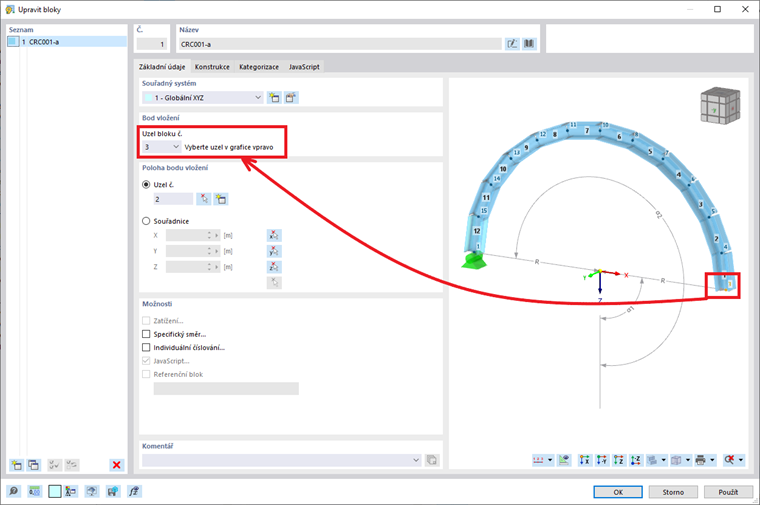

V následujícím dialogu se zobrazí náhled vkládaného bloku. Ze znázorněných uzlů bloku lze vybrat bod vložení a přiřadit ho uzlu v modelu nebo ručně zadat jeho souřadnice, viz obrázek 2.

Zadání bodu vložení bloku

Parametry a vlastnosti prutu lze upravovat v záložce Konstrukce. To je znázorněno na obrázku 3.

Úprava konstrukce bloku

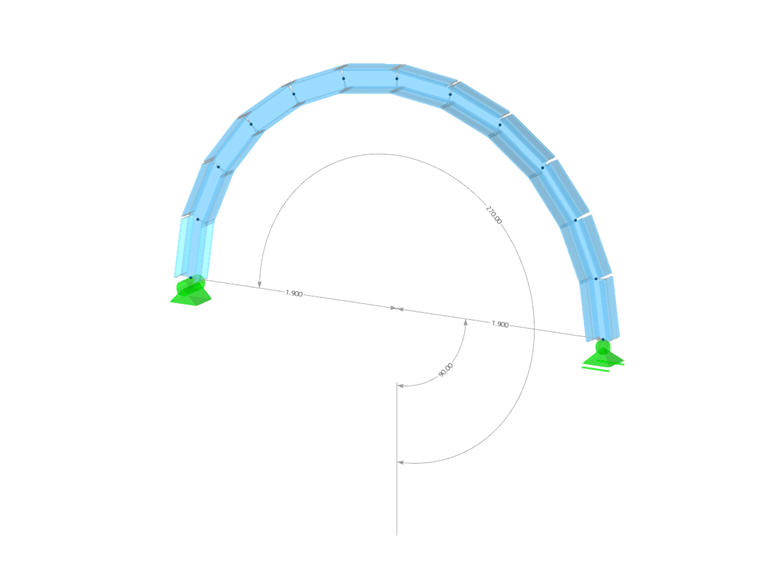

Obrázek 4 pak ukazuje vytvořený půlkruhový oblouk.

Půlkruhový oblouk vytvořený v programu RSTAB 9
