Нестабильность при использовании модели здания с «Жёсткой диафрагмой»

У меня есть 3D-модель, и я пытаюсь разбить её на «стены» и «поверхности» с помощью модели здания и рассчитать их отдельно Но тогда моя конструктивная система становится нестабильной. В чём может быть причина?


Ответ:

Модель здания и функция моделирования этажей с помощью «Жёсткой диафрагмы» не подходят для всех типов зданий.

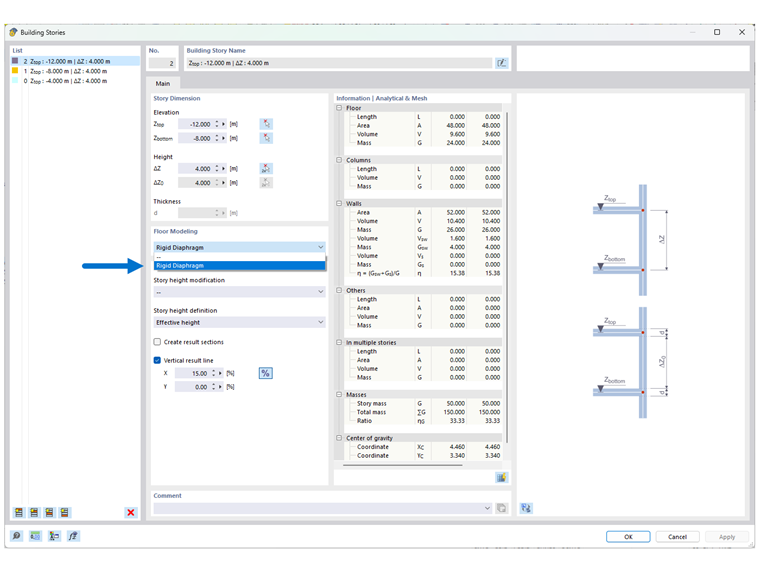

Функция в первую очередь разрабатывалась для 3D-зданий в 5-10 этажей (и более) с типовой или одинаковой планировкой. Это означает, что вы должны назначать функцию «Жёсткая диафрагма» только тем перекрытиям, на которых стены и колонны расположены одинаково в верхнем и нижнем этажах. В противном случае может возникнуть нестабильность.

Если модель была задана правильно в соответствии с этим принципом, вам будут доступны три варианта изображения результатов:

  • Всего
  • Только перекрытия
  • Сочетание

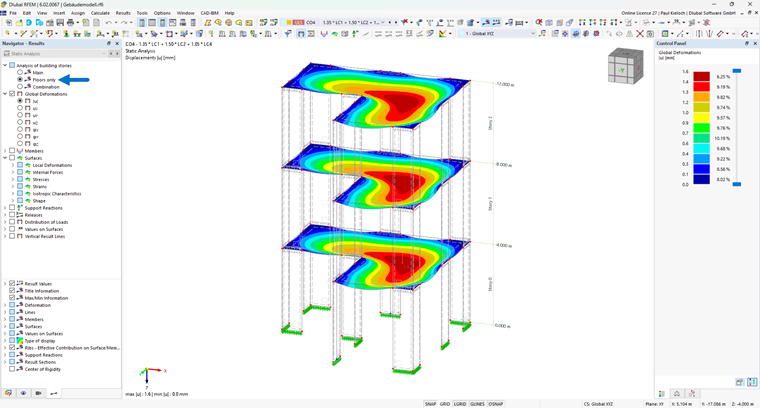

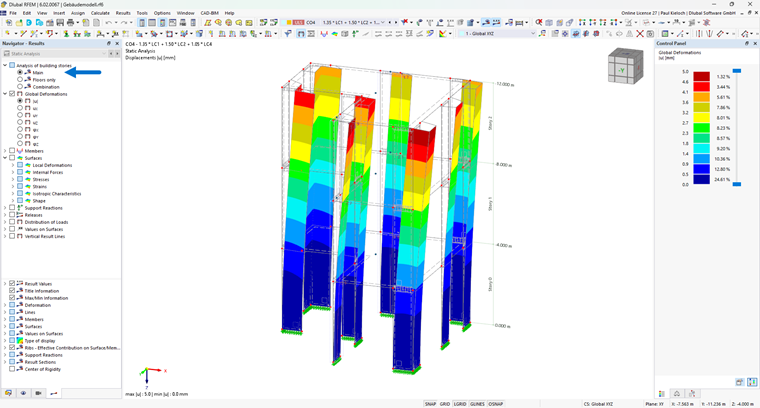

Изображение результатов «Всего» показывает результаты для всех вертикальных компонентов (т. е. стен, диаырагм жёсткости, колонн и т. д.). (см. рисунок 02). Если выбрать «Только перекрытия», результаты отдельного расчёта перекрытий изображаются в виде 2D-модели. Опция «Сочетание» соответствует одинаковым результатам обоих типов результатов, упомянутых выше.

Для небольших 3D-моделей и зданий с разными планами этажей всё же лучше работать с обычным моделированием в виде 3D-модели. Если вы работаете с моделями, у которых иногда есть типовые планы этажей, вы можете в качестве альтернативы назначить параметр «Жёсткая диафрагма» для отдельных плит перекрытий. Геометрия плана этажа выше и ниже этого перекрытия должна снова быть одинаковой.

Фундаментальное извлечение 2D-перекрытия из какой-либо 3D-модели невозможно с помощью технологии, реализованной для этой функции аддона.
