Instabilité lors de l'utilisation du modèle de bâtiment incluant les « Diaphragme rigide »

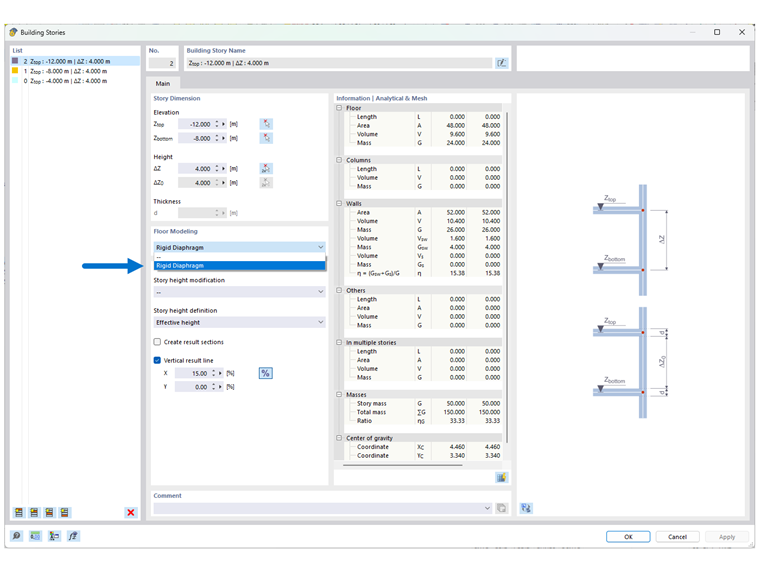

La fonction de modélisation d'étage et de modèle de bâtiment avec « Diaphragme rigide » n'est pas destinée à tous les types de bâtiment.

La fonction a été avant tout développée pour les bâtiments 3D de 5 à 10 étages (ou plus) avec un plan d'étage régulier ou identique. Cela signifie que vous ne devez affecter la fonction « Plan rigide » qu'aux dalles sur lesquelles les murs et les poteaux sont positionnés de manière identique aux étages supérieur et inférieur. Dans le cas contraire, il peut en résulter une instabilité.

Si le modèle a été entré correctement selon cette convention, trois options s'affichent pour afficher les résultats après le calcul de l'« Analyse statique » :

• Total
• Planchers uniquement
• Combinaison

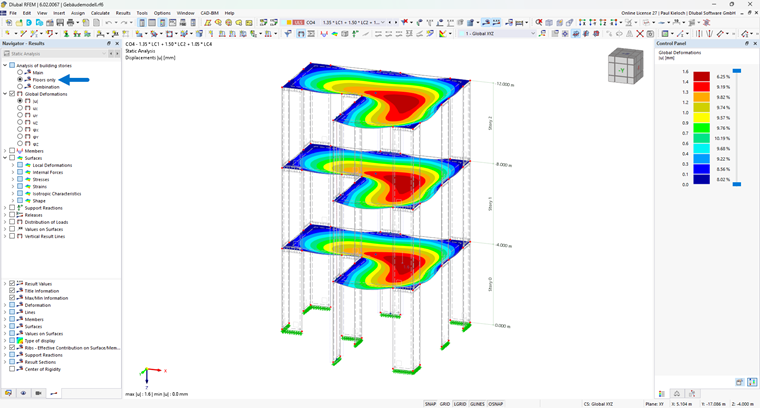

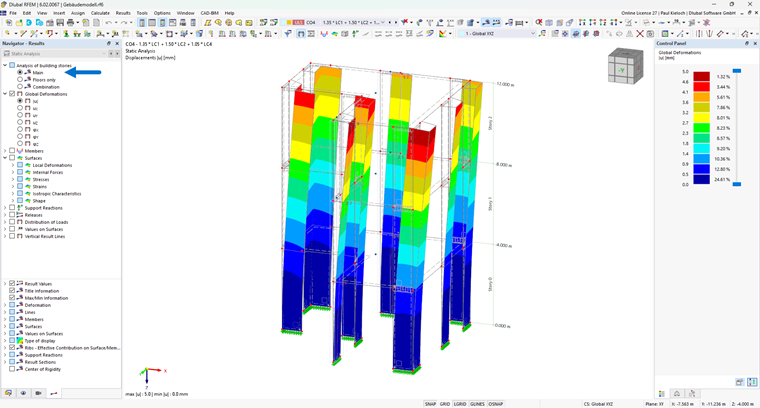

Sélectionner « Total » permet d'afficher les résultats sur l'ensemble des composants verticaux (par exemple, voiles, murs de contreventement, poteaux, etc.). Voir la Figure 02. Sélectionner « Planchers uniquement » permet d'afficher les résultats du calcul des dalles sous forme de modèle 2D. L'option « Combinaison » permet d'afficher les deux types de résultats susmentionnés.

Pour les modèles 3D plus petits et les bâtiments avec des plans de plancher comprenant des variations de niveaux, il est toujours préférable de travailler avec la modélisation habituelle en tant que modèle 3D. Si vous travaillez sur des modèles qui ont en partie des plans d'étage réguliers, vous pouvez également assigner l'option « Diaphragme rigide » à des dalles de plafond individuelles. La géométrie de l'étage au-dessus et au-dessous de ce plafond doit alors être à nouveau identique.

L'extraction fondamentale d'un plafond 2D à partir de n'importe quel modèle 3D n'est pas possible avec la technologie implémentée pour cette fonction du module complémentaire.
