Соединение элементов

Когда в RSECTION 1 элементы соединяются друг с другом? Как можно соединить несвязанные элементы друг с другом?


Ответ:

Элементы соединены, если у них есть общая точка.

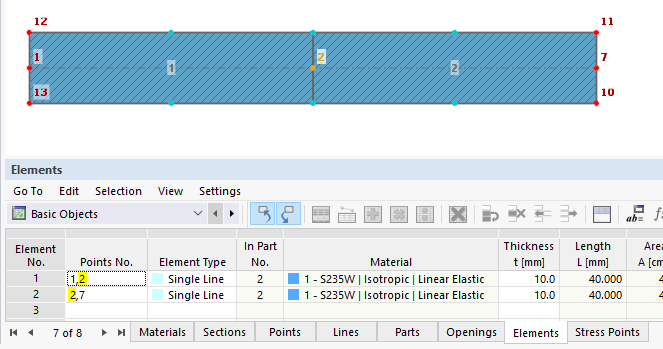

На рисунке 01 показаны два элемента. У элемента 1 есть точки 1 и 2, а у элемента 2 - точки 2 и 7. Элементы 1 и 2 связаны, поскольку они имеют одну и ту же точку 2.

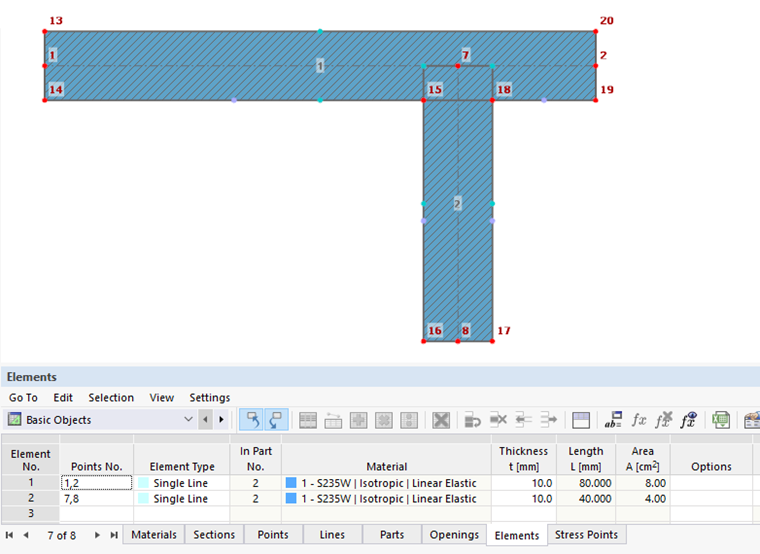

На рисунке 02 показаны два пересекающихся элемента. У элемента 1 есть точки 1 и 2, а у элемента 2 - точки 7 и 8. Элементы 1 и 2 не связаны, поскольку они не имеют одной и той же точки.

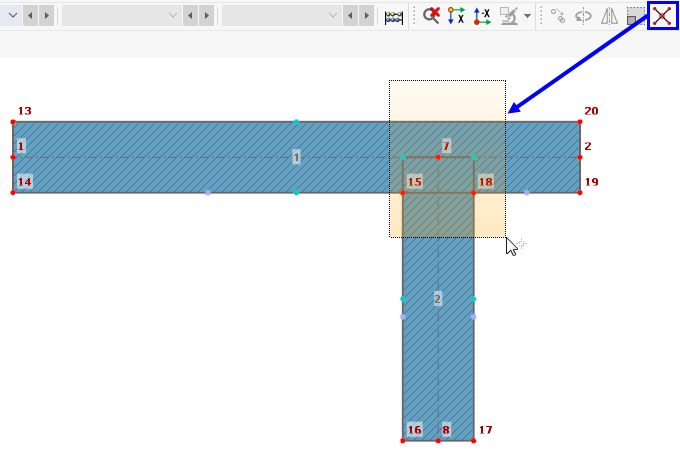

Вы можете соединить пересекающиеся элементы с помощью функции «Соединить линии и элементы». Просто перетащите окно на область, где вы хотите соединить элементы вместе. Нет необходимости полностью захватывать объекты (рисунок 03).

После применения функции, элемент 1 делится на элементы 1 и 3 (рисунок 04). Элементы 1, 2 и 3 теперь соединены друг с другом через общую точку 7.

На рисунке 05 показаны два элемента. У элемента 1 есть точки 1 и 2, а у элемента 2 - точки 7 и 8. Элементы 1 и 2 не связаны, поскольку они не имеют одной и той же точки.

Можно создать соединение между точками 2 и 7, используя нулевой элемент (элемент 3 на рисунке 06). Нулевой элемент имеет толщину t = 0 мм и толщину сдвига t* > 0 мм. Элемент 1 соединяется с элементом 3 через точку 2, а элемент 3 соединяется с элементом 2 через точку 7, поэтому соединяется всё сечение.

На рисунке 07 показаны два сечения. Сечение 1 представляет собой IPE 200, содержащее элементы с 1 по 5. Сечение 2 - это UPN 200, в которое входят элементы с 6 по 8. Элементы сечения 1 не соединены с элементами сечения 2, так как у них нет общих точек.

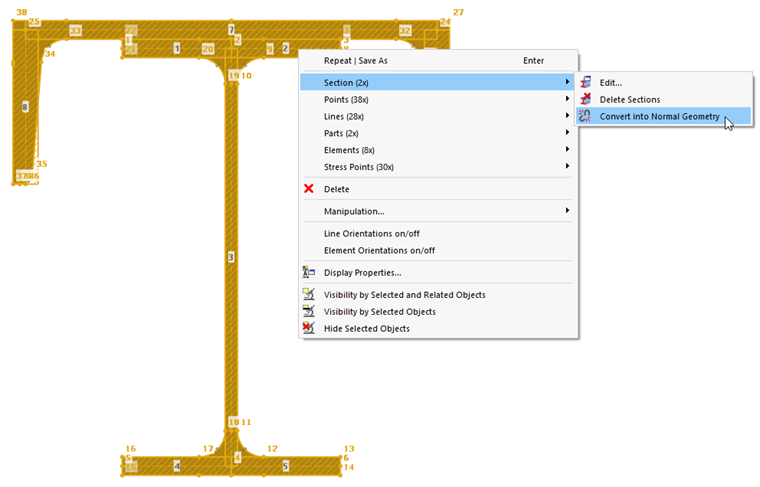

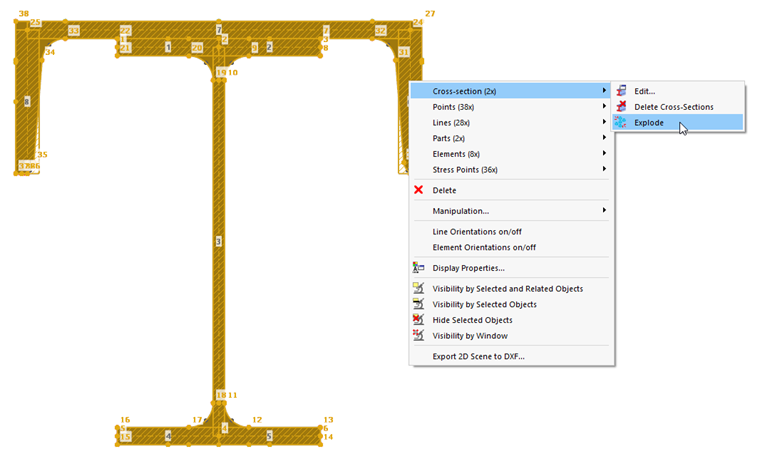

Сначала необходимо разделить сечения на отдельные объекты (точки, линии, элементы, детали, отверстия), чтобы их можно было редактировать. Вы можете сделать это, используя функцию «Преобразовать в нормальную геометрию» в контекстном меню сечений (рисунок 08).

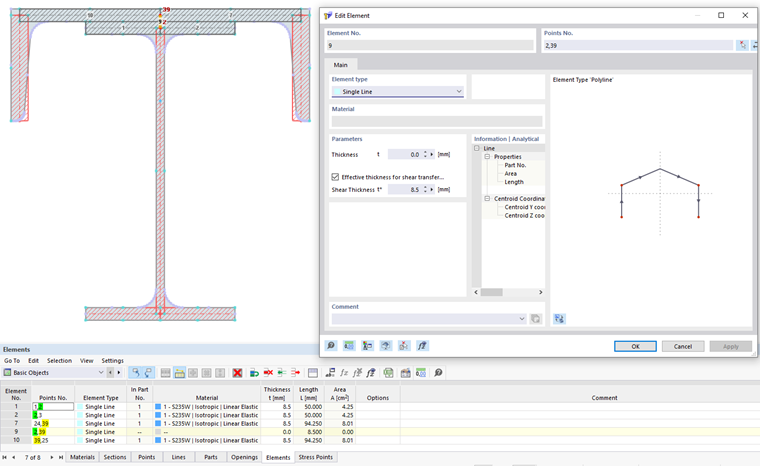

Соединение элемента 7 сечения 1 с элементами 1 и 2 сечения 2 можно создать с помощью нулевого элемента. Элемент 7 должен быть разделён в точке соединения. Разделение осуществляется автоматически при настройке элемента, если активирована опция «Автоматическое соединение линий и элементов». На рисунке 09 элемент 7 разделён на элементы 7 и 10. Элемент 9 соединяет элементы 10 и 7 через точку 39, а элементы 1 и 2 через точку 2.
