Prvky jsou spojeny, pokud mají společný bod.

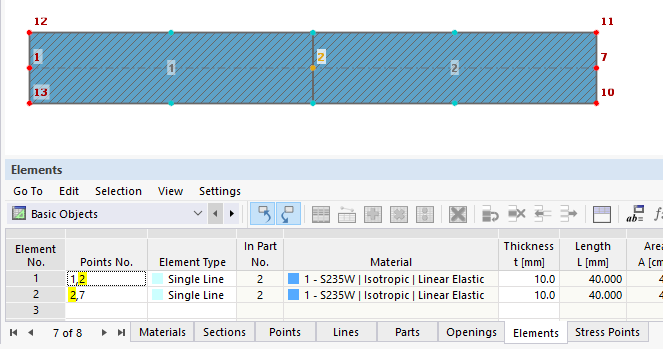

Obrázek 01 znázorňuje dva prvky. Prvek 1 má bod 1 a bod 2 a prvek 2 má bod 2 a bod 7. Prvky 1 a 2 jsou spojeny, protože mají společný bod 2.

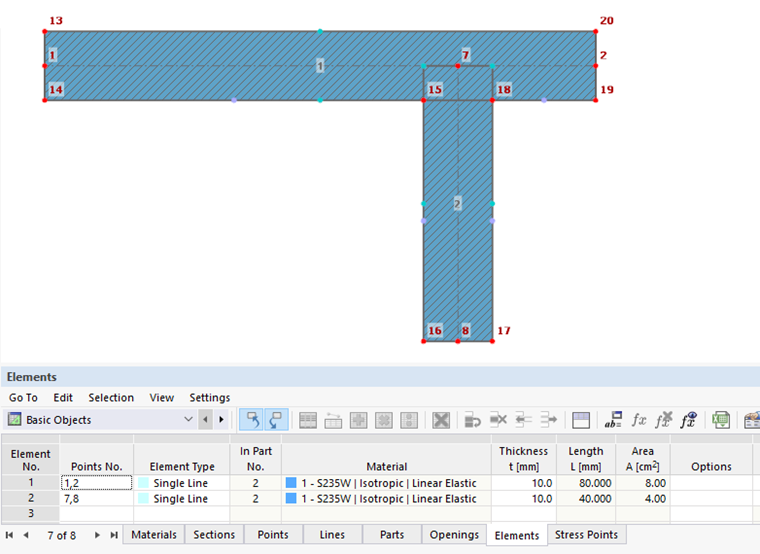

Obrázek 02 znázorňuje dva prvky, které se navzájem protínají. Prvek 1 má bod 1 a bod 2 a prvek 2 má bod 7 a bod 8. Prvky 1 a 2 nejsou spojeny, protože nemají společný bod.

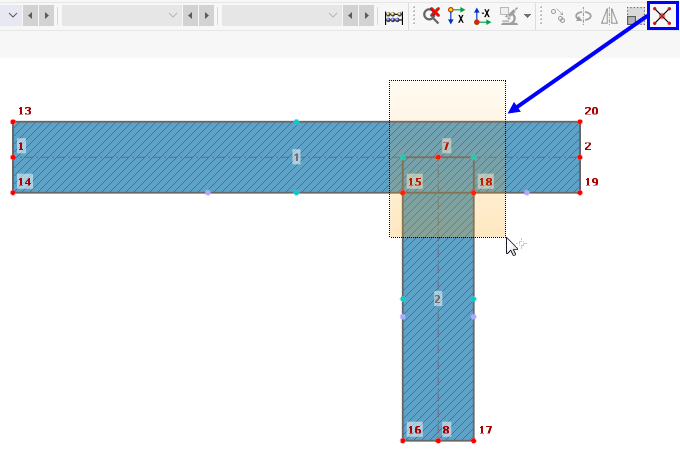

Křížící se prvky můžete spojit pomocí funkce „Spojit linie a prvky“. Jednoduše přetáhněte okno přes oblast, kde chcete prvky spojit. Není nutné objekty zcela zachytit (obrázek 03).

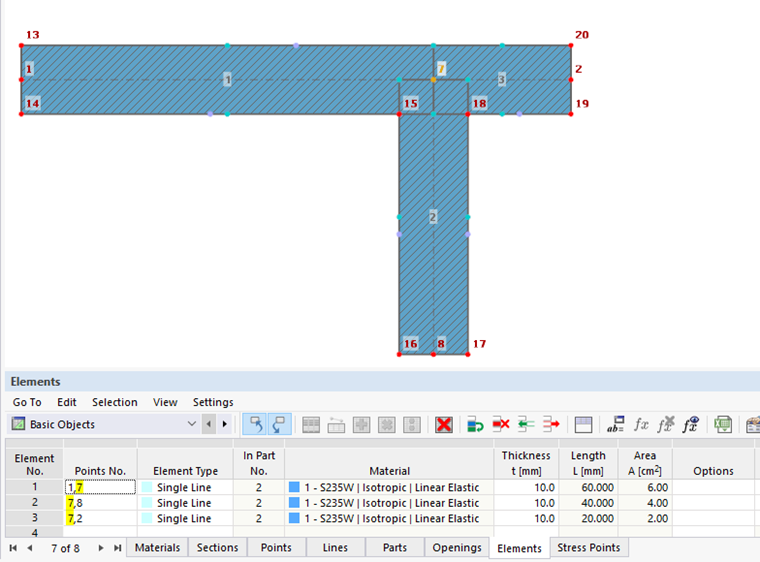

Po použití funkce se prvek 1 rozdělí na prvek 1 a prvek 3 (obrázek 04). Prvky 1, 2 a 3 jsou nyní navzájem spojeny prostřednictvím společného bodu 7.

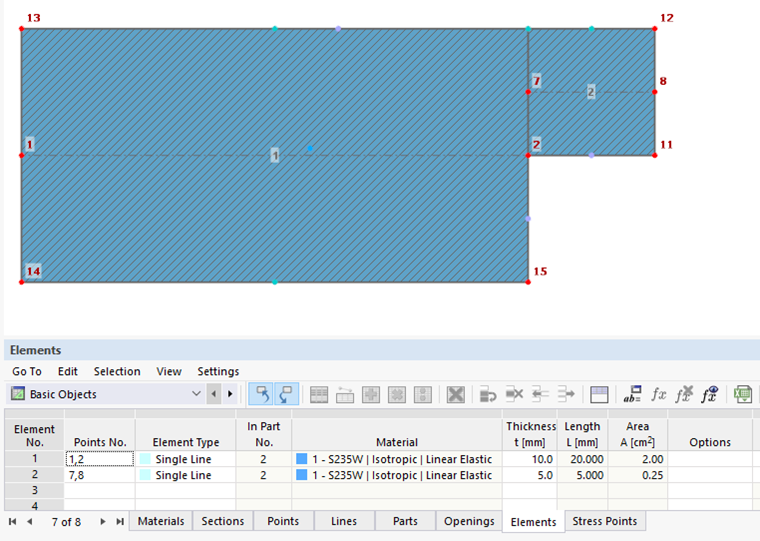

Obrázek 05 znázorňuje dva prvky. Prvek 1 má bod 1 a bod 2 a prvek 2 má bod 7 a bod 8. Prvky 1 a 2 nejsou spojeny, protože nemají společný bod.
Mezi bodem 2 a bodem 7 je možné vytvořit spoj pomocí nulového prvku (prvek 3 na obrázku 06). Nulový prvek má tloušťku t = 0 mm a smykovou tloušťku t* 0 mm. Prvek 1 je spojen s prvkem 3 přes bod 2 a prvek 3 je spojen s prvkem 2 přes bod 7, takže je propojen celý průřez.
Obrázek 07 ukazuje dva průřezy. Průřez 1 je IPE 200, obsahující prvky 1 až 5. Průřez 2 je UPN 200, který obsahuje prvky 6 až 8. Prvky průřezu 1 nejsou spojeny s prvky průřezu 2, protože nemají žádné společné body.

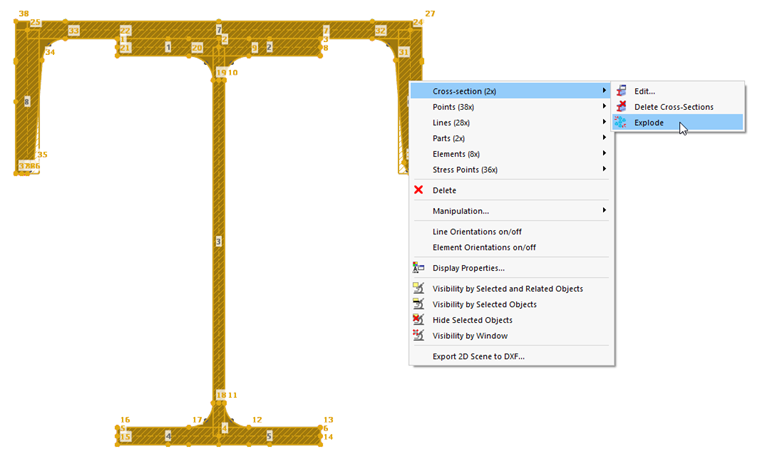

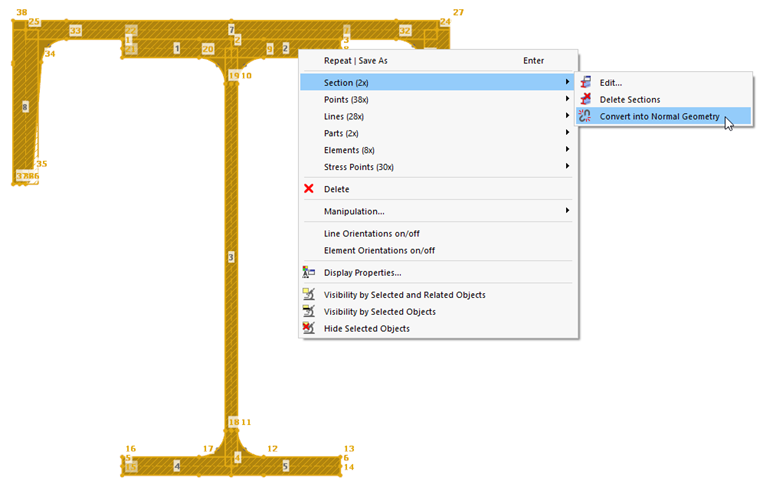

Nejprve je nutné průřezy rozdělit na jednotlivé objekty (body, linie, prvky, části, otvory), aby bylo možné je upravovat. To lze provést pomocí funkce „Rozložit“ v kontextové nabídce průřezů (obrázek 08).

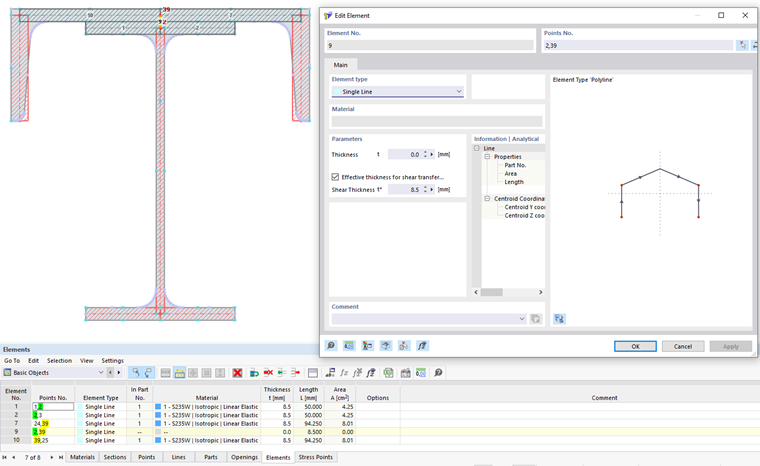

Spojení prvku 7 průřezu 1 s prvkem 1 a prvkem 2 průřezu 2 lze vytvořit pomocí nulového prvku. Prvek 7 se v místě spoje rozdělí. K rozdělení dojde automaticky při nastavení prvku, pokud je aktivována volba „Automaticky spojit linie a prvky“. Na obrázku 09 byl prvek 7 rozdělen na prvky 7 a 10. Prvek 9 spojuje prvek 10 a prvek 7 prostřednictvím bodu 39 a prvek 1 a prvek 2 prostřednictvím bodu 2.
