Collegamento di elementi

Gli elementi sono collegati se condividono un punto comune.

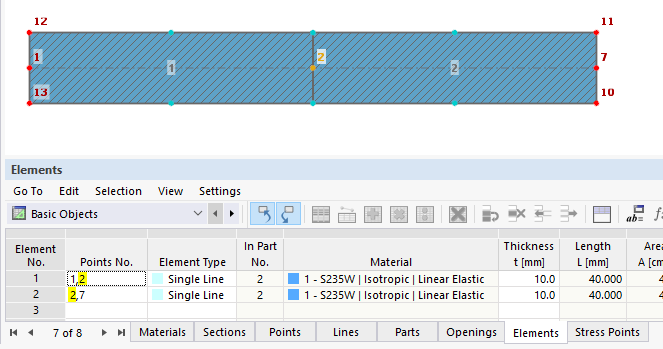

L’Immagine 01 mostra due elementi. L’Elemento 1 ha il Punto 1 e il Punto 2, e l’Elemento 2 ha il Punto 2 e il Punto 7. Gli Elementi 1 e 2 sono collegati perché condividono lo stesso Punto 2.

1 Elementi 1 e 2 interconnessi tramite il punto 2

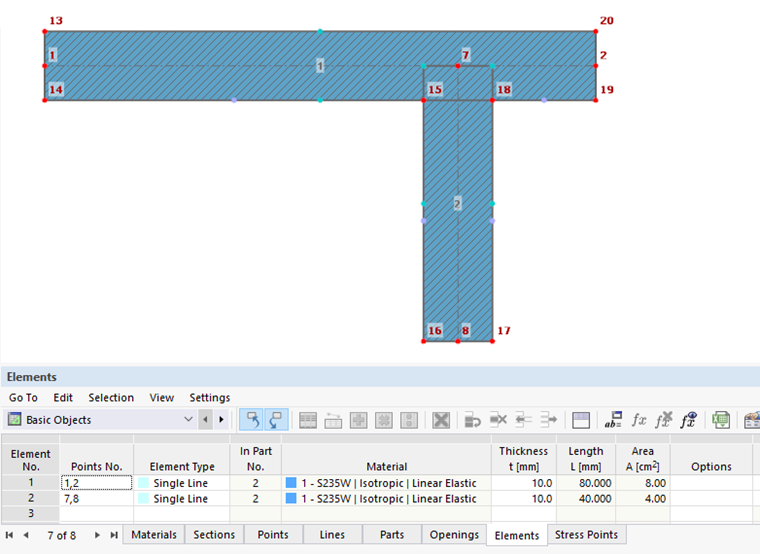

L’Immagine 02 mostra due elementi che si incrociano. L’Elemento 1 ha il Punto 1 e il Punto 2, e l’Elemento 2 ha il Punto 7 e il Punto 8. Gli Elementi 1 e 2 non sono collegati perché non condividono lo stesso punto.

2 Elementi non collegati 1 e 2

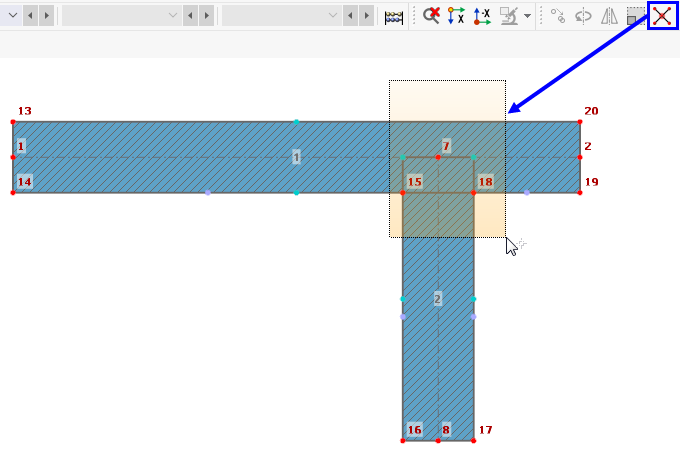

Puoi collegare gli elementi che si incrociano utilizzando la funzione "Collega linee ed elementi". Trascina semplicemente una finestra sull’area in cui vuoi collegare gli elementi. Non è necessario racchiudere completamente gli oggetti (Immagine 03).

3 Collega gli elementi 1 e 2 usando "Collega linee ed elementi"

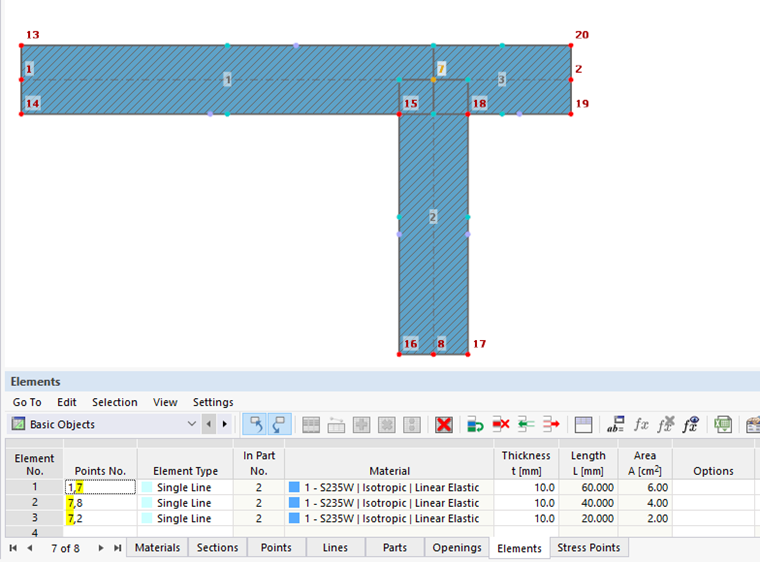

Dopo aver applicato la funzione, l’Elemento 1 viene suddiviso in Elemento 1 ed Elemento 3 (Immagine 04). Gli Elementi 1, 2 e 3 sono ora collegati tra loro tramite il Punto 7 comune.

4 Elementi 1, 2 e 3 collegati tramite il punto 7

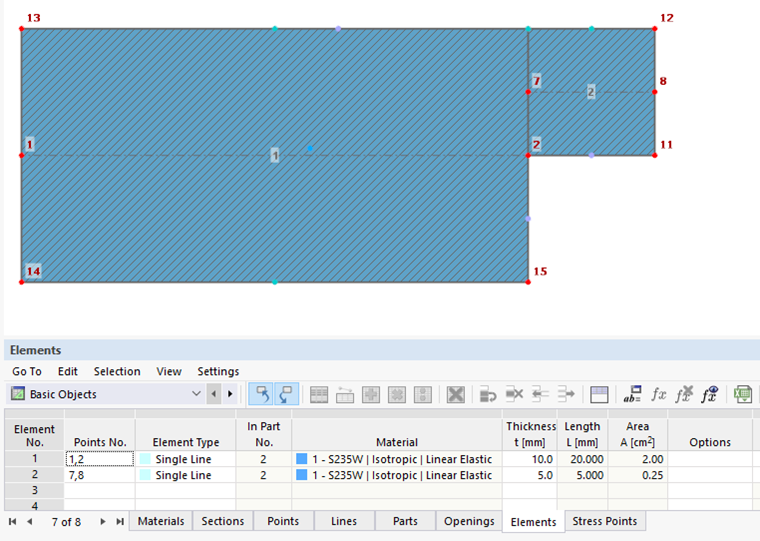

L’Immagine 05 mostra due elementi. L’Elemento 1 ha il Punto 1 e il Punto 2, e l’Elemento 2 ha il Punto 7 e il Punto 8. Gli Elementi 1 e 2 non sono collegati perché non condividono lo stesso punto.

5 Elementi 1 e 2 non collegati

È possibile creare un collegamento tra il Punto 2 e il Punto 7 utilizzando un elemento nullo (Elemento 3 nell’Immagine 06). Un elemento nullo ha uno spessore t = 0 mm e uno spessore a taglio t* 0 mm. L’Elemento 1 è collegato all’Elemento 3 tramite il Punto 2 e l’Elemento 3 è collegato all’Elemento 2 tramite il Punto 7, quindi l’intera sezione trasversale è collegata.

6 Collegamento degli elementi 1 e 2 tramite l'elemento 3

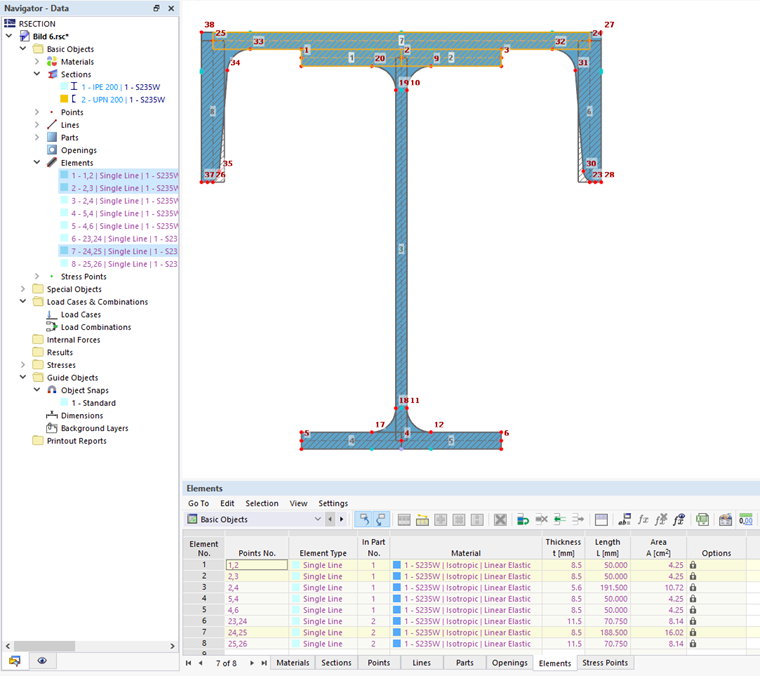

L’Immagine 07 mostra due sezioni trasversali. La Sezione trasversale 1 è un IPE 200 e contiene gli Elementi da 1 a 5. La Sezione trasversale 2 è un UPN 200 e contiene gli Elementi da 6 a 8. Gli elementi della Sezione trasversale 1 non sono collegati agli elementi della Sezione trasversale 2, poiché non condividono alcun punto comune.

7 Sezioni trasversali 1 e 2 non collegate da elementi

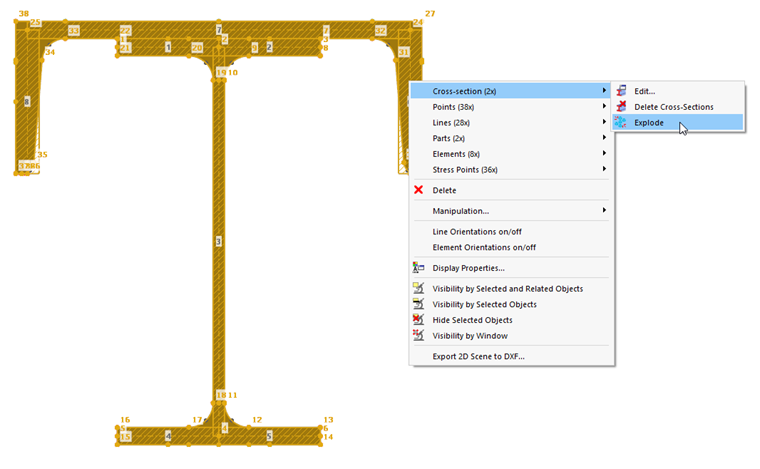

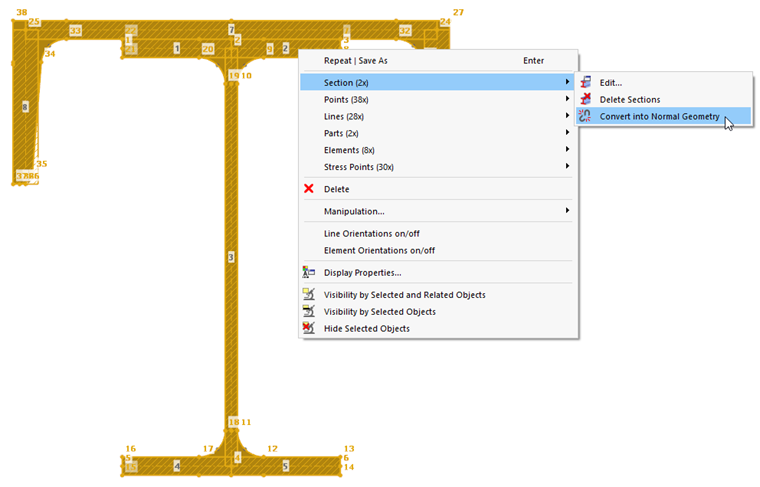

Per poterle modificare, è innanzitutto necessario suddividere le sezioni trasversali nei loro singoli oggetti (punti, linee, elementi, parti, aperture). Puoi farlo utilizzando la funzione "Esplodi" nel menu contestuale delle sezioni trasversali (Immagine 08).

8 Trasforma sezioni in oggetti individuali

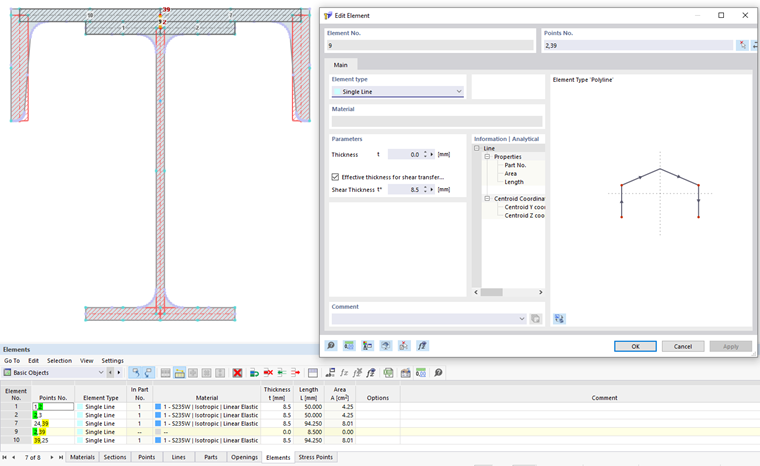

Il collegamento dell’Elemento 7 della Sezione trasversale 1 con l’Elemento 1 e l’Elemento 2 della Sezione trasversale 2 può essere creato utilizzando un elemento nullo. L’Elemento 7 deve essere suddiviso nel punto di collegamento. La suddivisione viene eseguita automaticamente quando si imposta l’elemento se l’opzione "Collega automaticamente linee ed elementi" è attivata. Nell’Immagine 09, l’Elemento 7 è stato suddiviso negli Elementi 7 e 10. L’Elemento 9 collega l’Elemento 10 e l’Elemento 7 tramite il Punto 39, e l’Elemento 1 e l’Elemento 2 tramite il Punto 2.
