Unir elementos entre si

Quando é que os elementos estão unidos no RSECTION 1? Como é que se pode unir elementos desunidos?


Resposta:

Os elementos estão unidos quando partilham um ponto comum.

Na Figura 01, estão representados dois elementos. O elemento 1 tem os pontos 1 e 2 e o elemento 2 tem os pontos 2 e 7. Os elementos 1 e 2 estão unidos porque partilham o mesmo ponto 2.

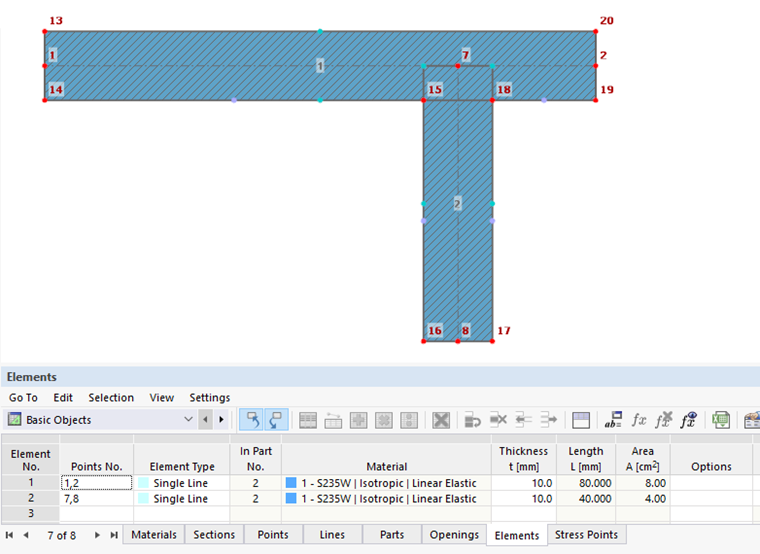

Na Figura 02, estão representados dois elementos que se cruzam. O elemento 1 tem os pontos 1 e 2 e o elemento 2 tem os pontos 7 e 8. Os elementos 1 e 2 não estão unidos porque não partilham o mesmo ponto.

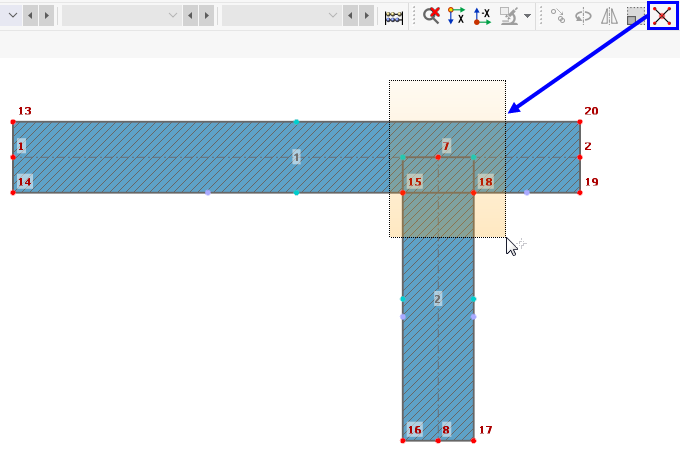

Pode unir os elementos que se cruzam com a função "Unir linhas e elementos". Basta arrastar uma janela sobre a área onde pretende unir os elementos. Não é necessário capturar completamente os objetos (Figura 03).

O elemento 1 ficou dividido nos elementos 1 e 3 após a aplicação da função (Figura 04). Os elementos 1, 2 e 3 estão agora unidos entre si através do ponto comum 7.

Na Figura 05, estão representados dois elementos. O elemento 1 tem os pontos 1 e 2 e o elemento 2 tem os pontos 7 e 8. Os elementos 1 e 2 não estão unidos porque não partilham o mesmo ponto.

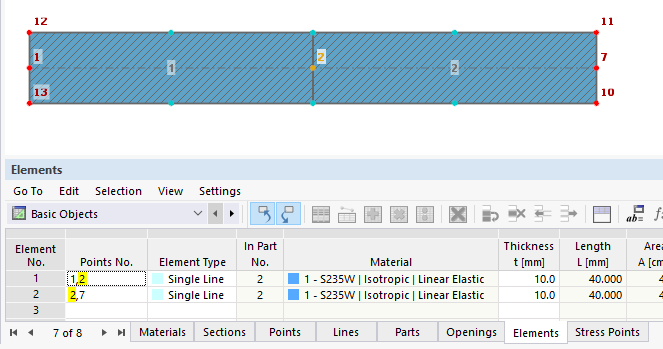

Pode ser estabelecida uma união entre os pontos 2 e 7 utilizando um elemento nulo (elemento 3 na Figura 06). Um elemento nulo tem uma espessura t = 0 mm e uma espessura de corte t* > 0 mm. O elemento 1 está unido ao elemento 3 através do ponto 2 e o elemento 3 está unido ao elemento 2 através do ponto 7, de modo que toda a secção está unida.

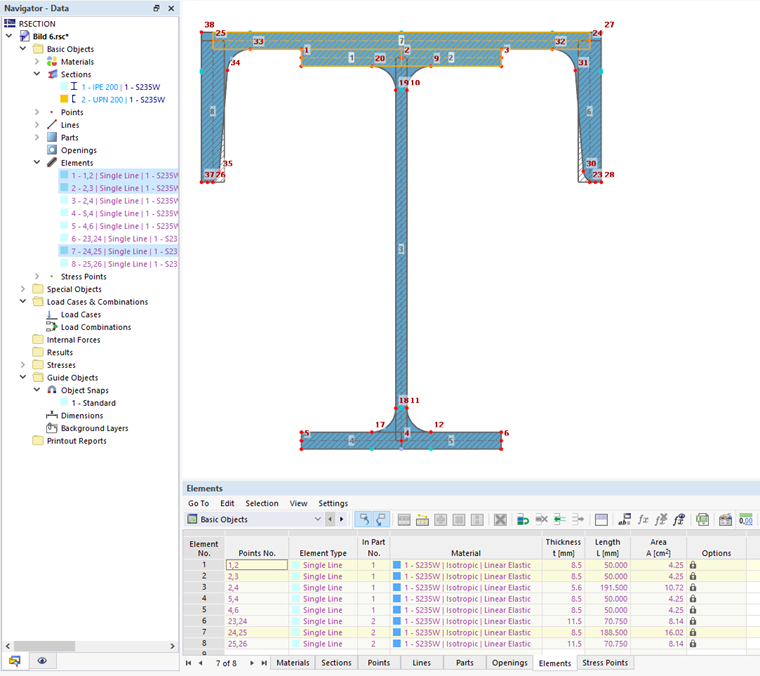

Na Figura 07, estão representadas duas secções. A secção 1 é um IPE 200 que contém os elementos 1 a 5. A secção 2 é um UPN 200 que inclui os elementos 6 a 8. Os elementos da secção 1 não estão unidos aos elementos da secção 2, porque não partilham pontos em comum.

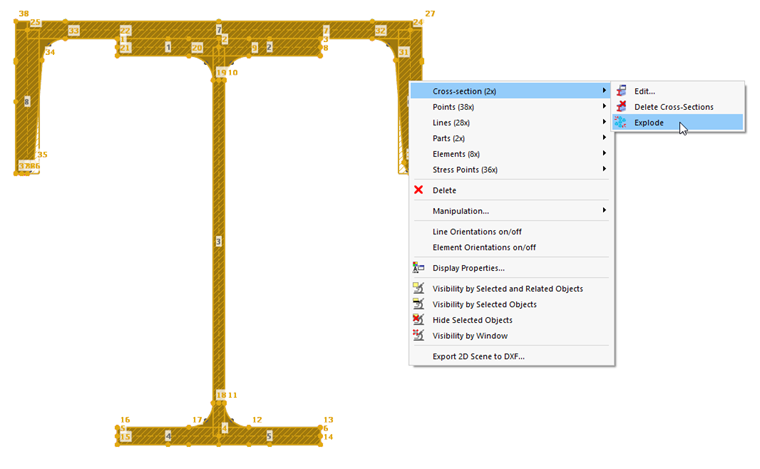

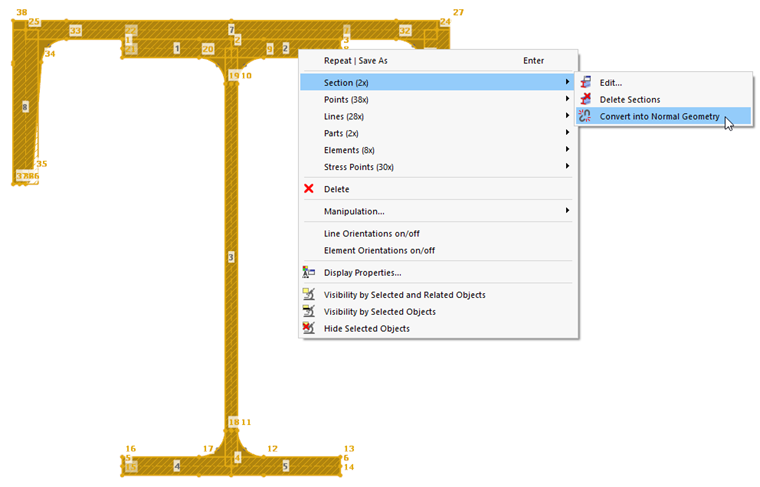

As secções devem primeiro ser decompostas nos seus objetos individuais (pontos, linhas, elementos, partes, aberturas) para que possam ser editadas. Isto é possível com a função "Converter em geometria normal" no menu de contexto das secções (Figura 08).

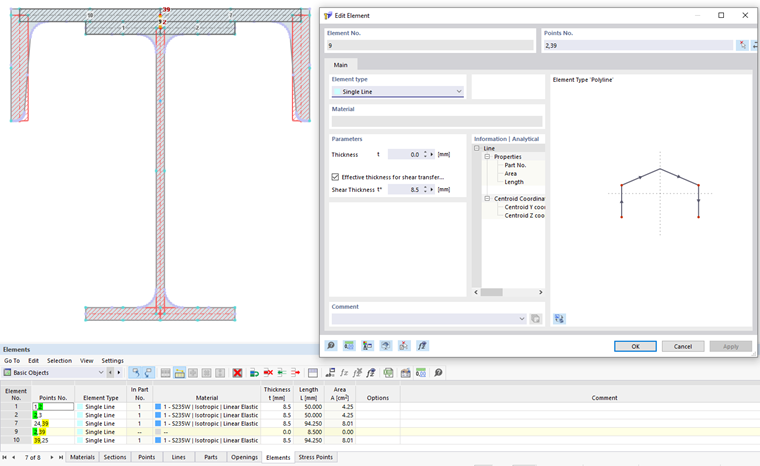

A união do elemento 7 da secção 1 com os elementos 1 e 2 da secção 2 pode ser estabelecida através de um elemento nulo. O elemento 7 deve ser dividido no ponto de união. A divisão ocorre automaticamente se o elemento é definido quando a opção "Unir linhas e elementos automaticamente" estiver ativada. Na Figura 09, o elemento 7 foi dividido nos elementos 7 e 10. O elemento 9 une os elementos 10 e 7 com os elementos 1 e 2 através dos pontos 39 e 2.
