Elementy łączące

Kiedy elementy są połączone ze sobą w RSECTION 1? W jaki sposób można połączyć rozłączone elementy?


Odpowiedź:

Elementy są połączone wspólnym punktem.

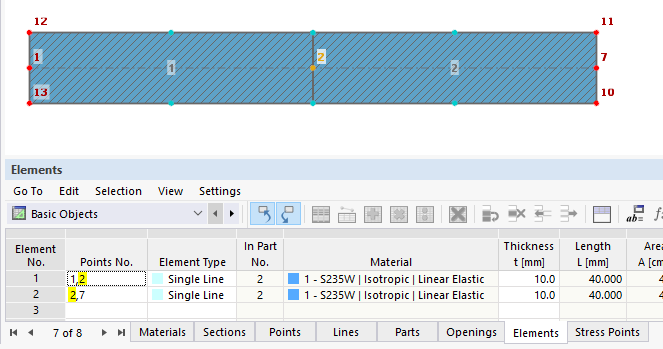

Na rysunku 1 pokazano dwa elementy. Element 1 ma punkty 1 i 2, a element 2 ma punkty 2 i 7. Element 1 i 2 są połączone w punkcie 2.

Rysunek 02 przedstawia dwa przecinające się elementy. Element 1 ma punkty 1 i 2, a element 2 ma punkty 7 i 8. Elementy 1 i 2 nie są połączone, ponieważ nie łączy ich ten sam punkt.

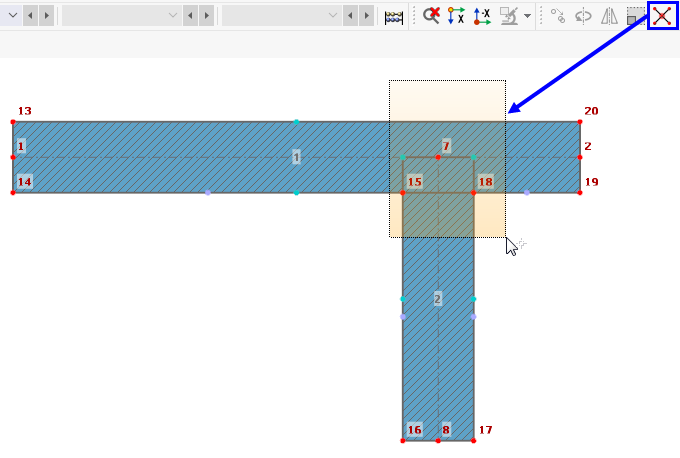

Przecinające się elementy można połączyć za pomocą funkcji "Połącz linie i elementy". Po prostu przeciągnij okno na obszar, w którym chcesz połączyć elementy. Pełne uchwycenie obiektów nie jest konieczne (rys. 03).

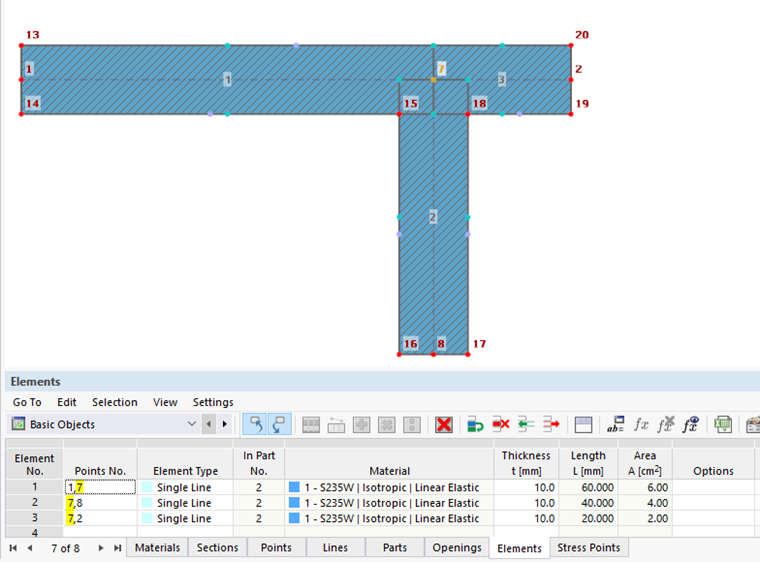

Element 1 jest podzielony na elementy 1 i 3 zgodnie z zastosowaniem funkcji (rys. 04). Elementy 1, 2 i 3 są teraz połączone wspólnym punktem 7.

Na rysunku 05 pokazano dwa elementy. Element 1 ma punkty 1 i 2, a element 2 ma punkty 7 i 8. Elementy 1 i 2 nie są połączone, ponieważ nie mają tego samego punktu.

Połączenie między punktami 2 i 7 można utworzyć za pomocą elementu zerowego (element 3 na rysunku 06). Element zerowy ma grubość t = 0 mm i grubość na ścinanie t *> 0 mm. Element 1 jest połączony z elementem 3 za pośrednictwem punktu 2, a element 3 jest połączony z elementem 2 za pośrednictwem punktu 7, tak że cały przekrój jest połączony.

Rysunek 07 przedstawia dwa przekroje. Przekrój 1 to IPE 200 zawierający elementy od 1 do 5. Przekrój 2 to UPN 200, który obejmuje elementy 6-8. Elementy przekroju 1 nie są połączone z elementami przekroju 2, ponieważ nie mają wspólnych punktów.

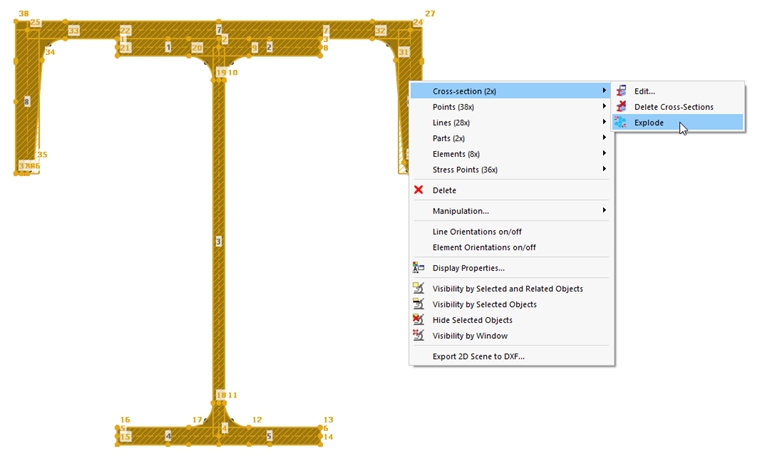

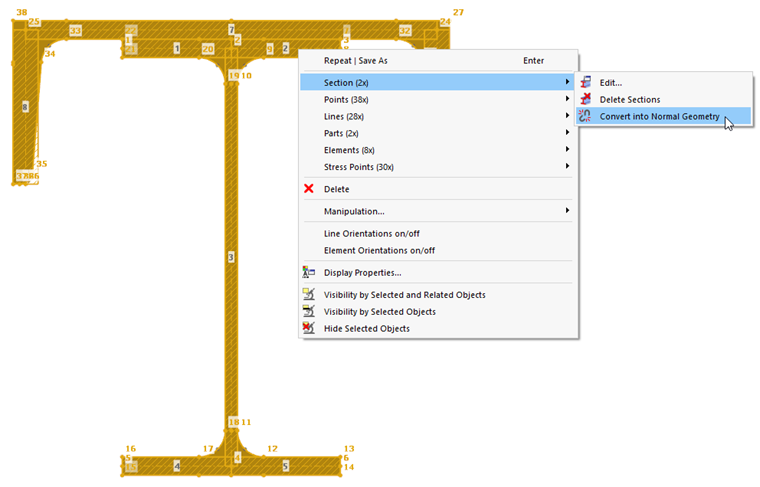

Aby można było edytować przekroje, należy je najpierw podzielić na poszczególne obiekty (punkty, linie, elementy, części, otwory). Jest to możliwe dzięki funkcji "Przekształć w normalną geometrię" w menu kontekstowym przekrojów (rys. 08).

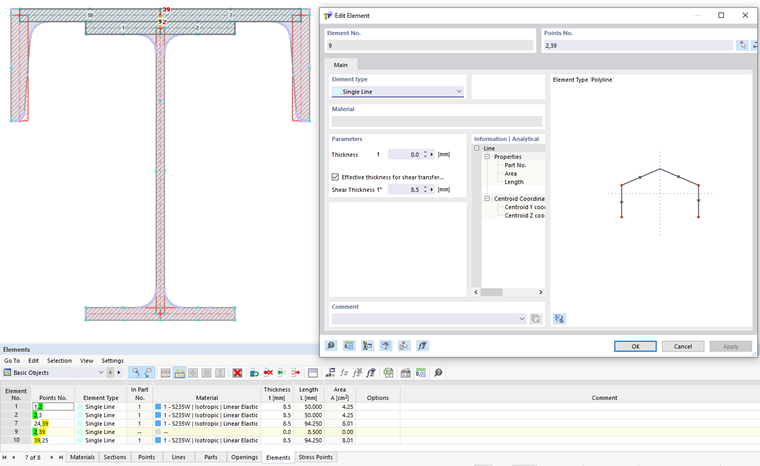

Połączenie elementu 7 przekroju 1 z elementami 1 i 2 przekroju 2 może być ustanowione za pomocą elementu zerowego. Element 7 należy podzielić w miejscu połączenia. Podział następuje automatycznie w momencie ustawienia elementu, jeżeli włączona jest opcja "Połącz linie i elementy automatycznie". Na rysunku 9 element 7 został podzielony na elementy 7 i 10. Element 9 łączy elementy 10 i 7 za pośrednictwem punktów 39, a elementy 1 i 2 za pośrednictwem punktu 2.
