Elemente sind miteinander verbunden, wenn Sie einen gemeinsamen Punkt teilen.
Im Bild 1 sind zwei Elemente dargestellt. Element 1 hat die Punkte 1 und 2 und Element 2 hat die Punkte 2 und 7. Element 1 und 2 sind miteinander verbunden, da sie denselben Punkt 2 teilen.
In Bild 2 sind zwei Elemente dargestellt, die sich kreuzen. Element 1 hat die Punkte 1 und 2 und Element 2 hat die Punkte 7 und 8. Element 1 und 2 sind nicht verbunden, da sie nicht denselben Punkt teilen.

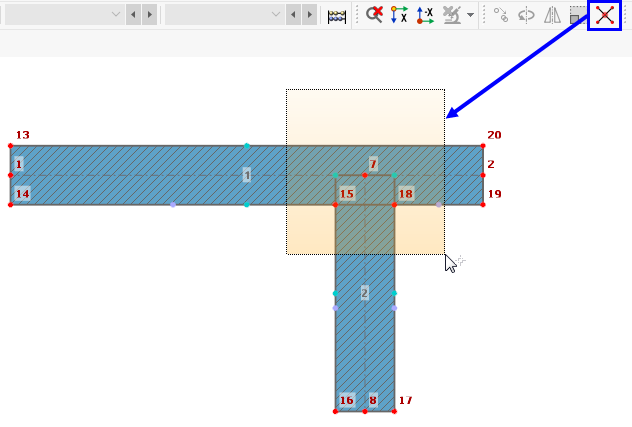

Die kreuzenden Elemente können Sie mit der Funktion 'Linien und Elemente verbinden' verbinden. Ziehen Sie einfach ein Fenster über den Bereich auf, in dem Sie die Elemente miteinander verbinden möchten. Es ist nicht erforderlich, die Objekte vollständig zu erfassen (Bild 3).
Element 1 ist nach Anwendung der Funktion in die Elemente 1 und 3 unterteilt (Bild 4). Die Elemente 1, 2 und 3 sind nun über den gemeinsamen Punkt 7 miteinander verbunden.
In Bild 5 sind zwei Elemente dargestellt. Element 1 hat die Punkte 1 und 2 und Element 2 hat die Punkte 7 und 8. Elemente 1 und 2 sind nicht verbunden, da sie nicht denselben Punkt teilen.
Eine Verbindung kann über ein Nullelement (Element 3 in Bild 6) zwischen den Punkten 2 und 7 hergestellt werden. Ein Nullelement hat eine Dicke t = 0 mm und eine Schubdicke t* > 0 mm. Element 1 ist über Punkt 2 mit Element 3 und Element 3 ist über Punkt 7 mit Element 2 verbunden, sodass der gesamte Querschnitt verbunden ist.
In Bild 7 sind zwei Querschnitte dargestellt. Der Querschnitt 1 ist ein IPE 200, der die Elemente 1 bis 5 enthält. Der Querschnitt 2 ist ein UPN 200, der die Elemente 6 bis 8 enthält. Die Elemente des Querschnitts 1 sind nicht mit den Elementen des Querschnitts 2 verbunden, da diese keine gemeinsamen Punkte teilen.

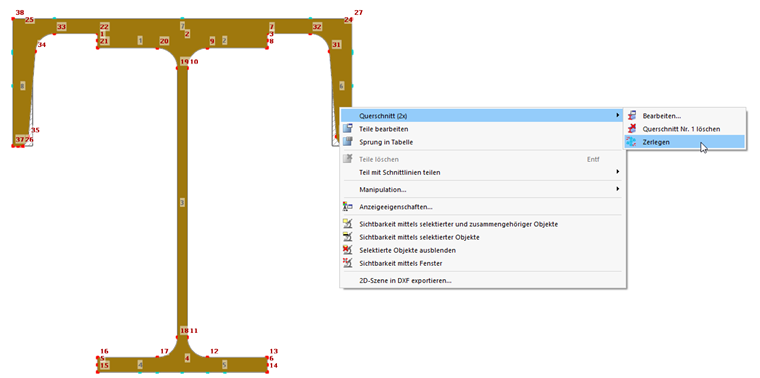

Die Querschnitte müssen zunächst in ihre Einzelobjekte (Punkte, Linien, Elemente, Teile, Öffnungen) aufgelöst werden, damit diese bearbeitet werden können. Dies ist mit der Funktion 'In normale Geometrie umwandeln' im Kontextmenü der Querschnitte (Bild 8) möglich.

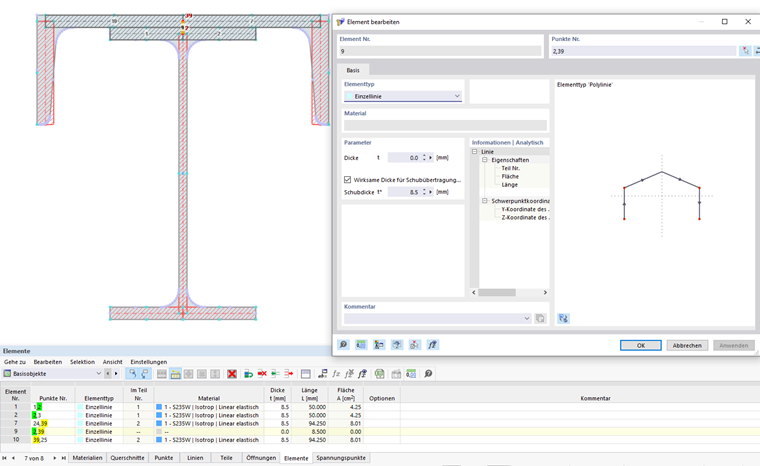

Die Verbindung des Elements 7 des Querschnitts 1 mit den Elementen 1 und 2 des Querschnitts 2 kann über ein Nullelement hergestellt werden. Das Element 7 ist dazu an der Verbindungsstelle zu teilen. Die Teilung erfolgt beim Setzen des Elements automatisch, wenn die Option 'Linien und Elemente automatisch verbinden' aktiviert ist. In Bild 9 wurde das Element 7 in die Elemente 7 und 10 geteilt. Das Element 9 verbindet die Elemente 10 und 7 mit den Elementen 1 und 2 über die Punkte 39 und 2.
