Отверстия под болты в тонкостенных сечениях
Ответ
Отверстия под болты в тонкостенных сечениях, рассчитанные с помощью метода расчёта «Анализ тонкостенных профилей», можно моделировать с использованием нулевых элементов.
Как правило, нулевые элементы можно использовать для перекрытия мест разрушения или отверстий в сечении, например, если сечение имеет отверстие только в этом месте рассчитываемого стержня и до/после того, как полное сечение обеспечивает соединение в стержне. С помощью нулевого элемента можно передать сдвиг в месте разрушения, а также применить компоненты Штейнера к свойствам сечения.

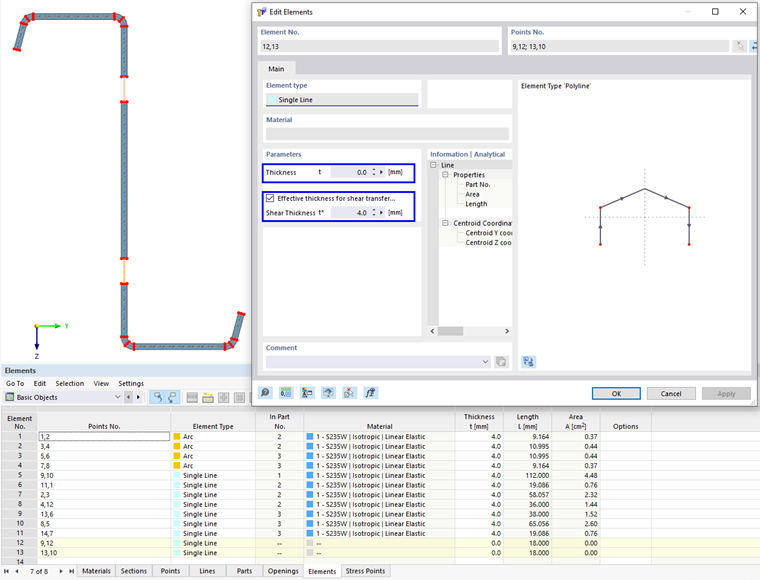

Для нулевого элемента толщина t равна нулю. Для расчёта касательных напряжений в качестве усулы используется толщина соседних элементов, поскольку эти элементы находятся перед отверстием и за ним (если смотреть в продольном направлении стержня). Для толщины сдвига t* рекомендуется указывать толщину самого тонкого элемента, примыкающего к нулевому элементу.
