Comment représenter les trous de vis dans les sections à parois minces ?

Réponse

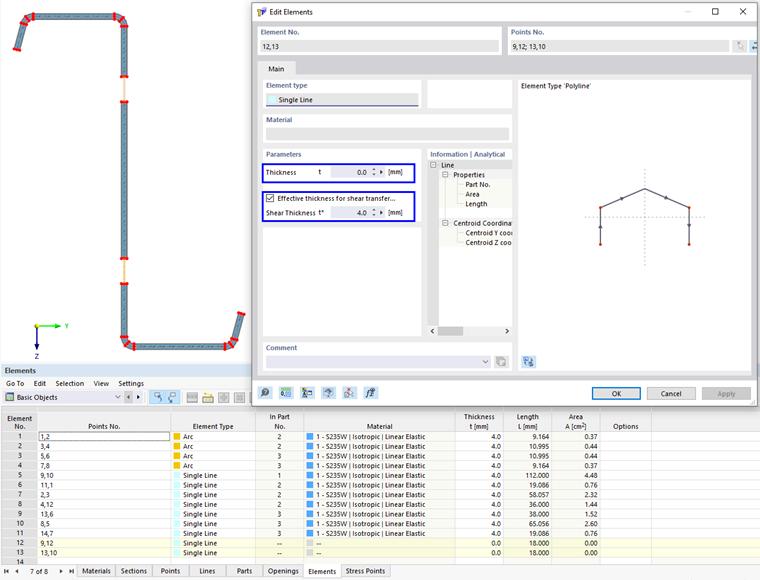

Les trous de vis dans les sections à parois minces, qui sont calculés avec la méthode d'analyse « Analyse des structures à parois minces », peuvent être représentés avec un élément nul.

En général, les éléments nuls peuvent être utilisés pour combler les vides ou les trous dans la section, si par exemple la section n'a un trou qu'à cet endroit de la barre et la section complète avant/après assure l'assemblage dans la barre. Avec l'élément nul, le cisaillement peut être transféré au niveau du défaut et les composants de Steiner peuvent également être appliqués aux propriétés de la section.

Pour un élément nul, l'épaisseur t est nulle. Pour le calcul des contraintes de cisaillement, l'épaisseur des éléments adjacents est normalement utilisée, car ces éléments existent devant et derrière le trou (vu dans la direction longitudinale de la barre). Il est conseillé de spécifier l'épaisseur de l'élément le plus mince adjacent à l'élément nul pour l'épaisseur de cisaillement t *.

Mots-clés

Ouverture Trou de vis Défaut
