Orificios para tornillos en secciones de paredes delgadas
Respuesta
Los agujeros para tornillos en secciones transversales de paredes delgadas, que se calculan con el método de análisis ' Análisis de estructuras de paredes delgadas ', se pueden mapear con elementos nulos.
En general, los elementos nulos se pueden usar para cerrar huecos o agujeros en la sección. B. la sección sólo tiene un agujero en este punto de la barra y antes/después de la sección completa asegura la conexión en la barra. Con el elemento cero, el cortante se puede transferir al defecto y los componentes de Steiner ' también se pueden aplicar a las propiedades de la sección.

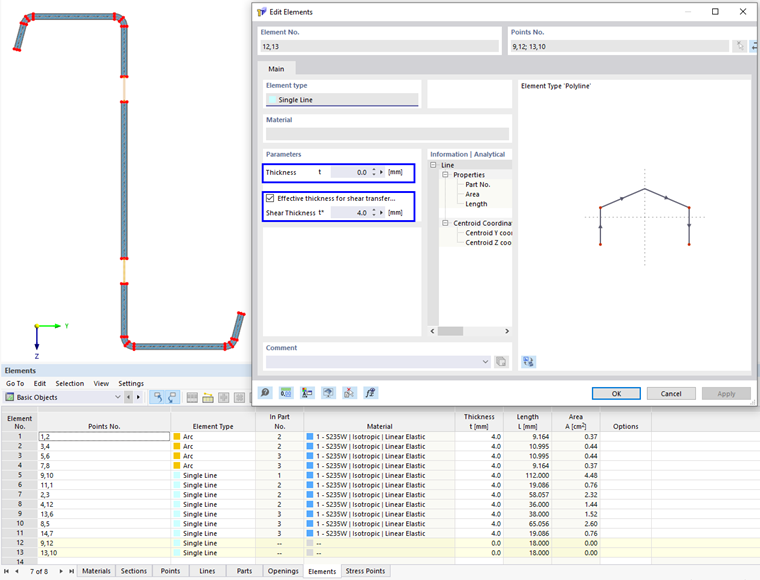

Para un elemento cero, el espesor t es cero. Para el cálculo de las tensiones de cortante se utiliza normalmente el espesor de los elementos adyacentes, ya que estos elementos existen delante y detrás del agujero (visto en la dirección longitudinal de la barra). Es recomendable especificar el espesor del elemento más delgado que está adyacente al elemento cero para el espesor de cortante t *.
Palabras clave
Abertura Agujero del perno Defecto
