使用分析方法'计算的薄壁截面上的螺栓孔,可以使用零元素映射。
一般情况下,可以使用零单元来桥接截面中的间隙或孔洞。 B. 截面只在杆件的该点处有孔,并且在完整的截面之前/之后确保了杆件中的连接。 使用零单元时,剪力可以传递到缺陷处,并且可以对截面属性施加 Steiner ' 分量。

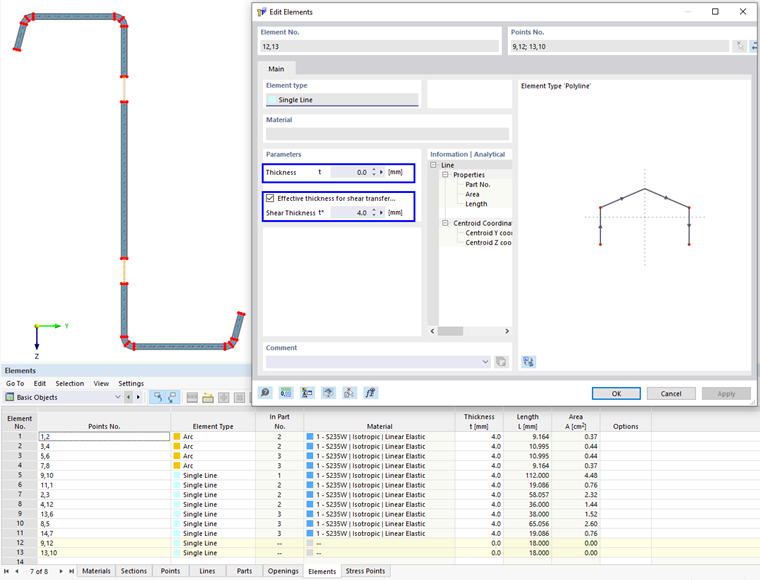

对于零单元,厚度 t 为零。 在计算剪应力时,通常使用相邻单元的厚度,因为这些单元位于孔的前面和后面(从杆件的纵向方向看)。 与零单元相邻的最薄单元的厚度为剪切厚度 t * 是可取的。
使用分析方法'计算的薄壁截面上的螺栓孔,可以使用零元素映射。
一般情况下,可以使用零单元来桥接截面中的间隙或孔洞。 B. 截面只在杆件的该点处有孔,并且在完整的截面之前/之后确保了杆件中的连接。 使用零单元时,剪力可以传递到缺陷处,并且可以对截面属性施加 Steiner ' 分量。
对于零单元,厚度 t 为零。 在计算剪应力时,通常使用相邻单元的厚度,因为这些单元位于孔的前面和后面(从杆件的纵向方向看)。 与零单元相邻的最薄单元的厚度为剪切厚度 t * 是可取的。
