Otvory pro šrouby v tenkostěnných průřezech

Jak lze modelovat otvory pro šrouby v tenkostěnných průřezech?

Odpověď:

Otvory pro šrouby v tenkostěnných průřezech, které se počítají metodou 'Posouzení tenkostěnných konstrukcí', lze modelovat nulovými prvky.

Nulové prvky lze obecně využít k překlenutí mezer nebo děr v průřezu, když má průřez např. otvor pouze v daném místě prutu, ale před a za ním je úplným průřezem. Pomocí nulového prvku lze přenést smyk přes otvor a také použít Steinerovu větu pro průřezové charakteristiky.

U nulového prvku je tloušťka t nulová. Pro výpočet smykových napětí se obvykle používá tloušťka sousedních prvků, protože tyto prvky existují před a za otvorem (při pohledu podél osy prutu). Pro smykovou tloušťku t* doporučujeme zadat tloušťku nejtenčího prvku, který sousedí s nulovým prvkem.

FAQ

FAQ 005393 | Jak lze modelovat otvory pro šrouby v tenkostěnných průřezech?

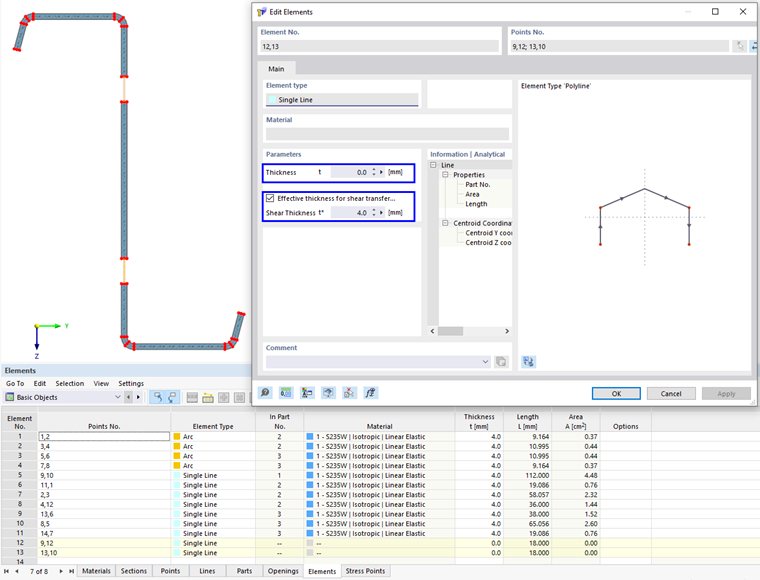

Z-profil se dvěma otvory pro šrouby
