Fori per viti in sezioni trasversali a parete sottile
Risposta
I fori dei bulloni nelle sezioni trasversali a parete sottile, che sono calcolati con il metodo di analisi ' Analisi di strutture a parete sottile ', possono essere mappati con zero elementi.
In generale, gli elementi zero possono essere utilizzati per colmare spazi vuoti o fori nella sezione trasversale. B. la sezione trasversale ha un foro solo in questo punto dell'asta e prima/dopo la sezione trasversale completa garantisce il collegamento nell'asta. Con l'elemento zero, il taglio può essere trasferito al difetto e le componenti di Steiner ' possono anche essere applicate alle proprietà della sezione trasversale.

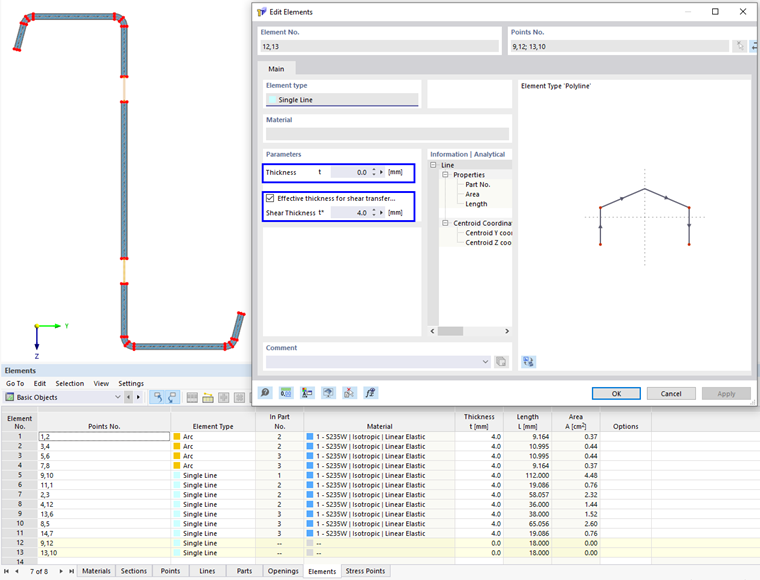

Per un elemento zero, lo spessore t è zero. Per il calcolo delle tensioni di taglio, viene normalmente utilizzato lo spessore degli elementi adiacenti, poiché questi elementi si trovano davanti e dietro il foro (visto nella direzione longitudinale dell'asta). Si consiglia di specificare lo spessore dell'elemento più sottile che è adiacente all'elemento zero per lo spessore di taglio t *.
Parole chiave
Apertura Foro per bullone Difetto
