Расчет на устойчивость с постепенным увеличением нагрузки

Могу ли я постепенно увеличивать нагрузку в RFEM 6 или RSTAB 9?


Ответ:

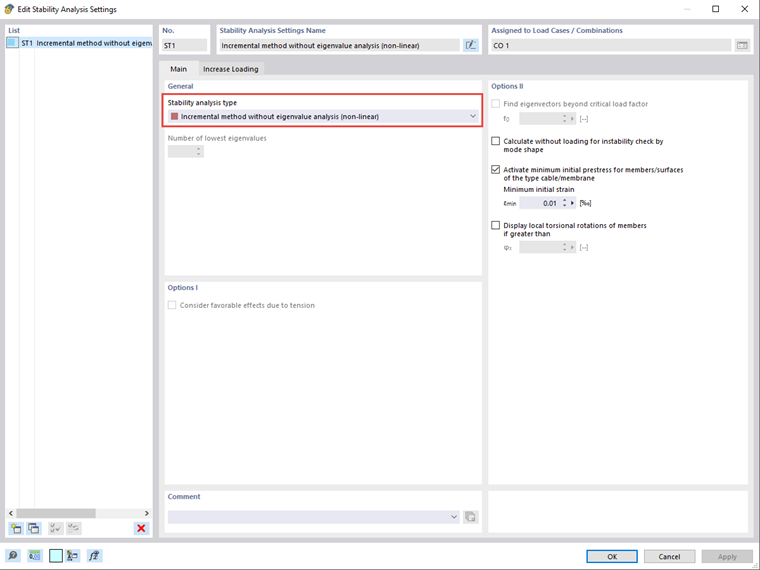

Да, это возможно с помощью аддона Устойчивость конструкции.

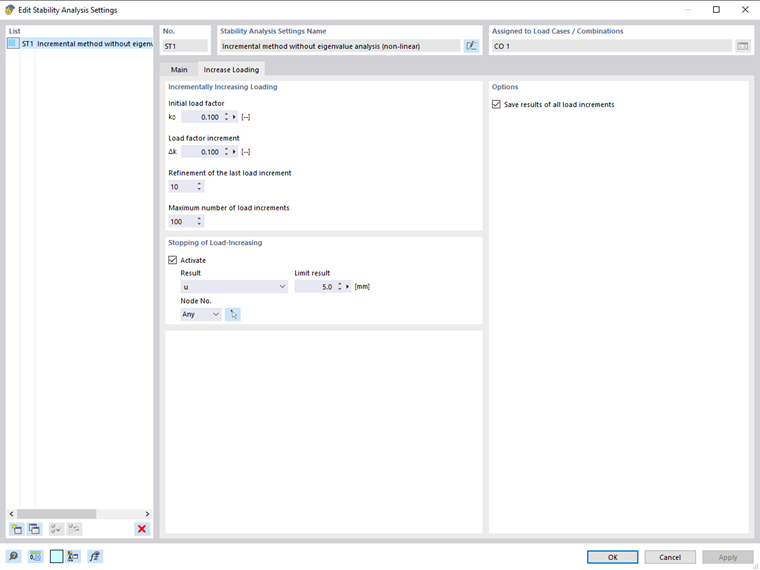

Функция «Постепенное увеличение нагрузки» для загружений и сочетаний нагрузок может постепенно увеличивать заданный уровень нагрузки и находить равновесие для каждого приращения нагрузки. Коэффициент нагрузки 1,0 соответствует 100% заданной нагрузки. Заданная нагрузка используется для загружений, а сочетание загружений, умноженное на частичные коэффициенты надёжности, используется для сочетаний нагрузок. Подробные настройки функции задают начальное приращение нагрузки k0, величину добавочного увеличения нагрузки Δk, уточнение последнего приращения нагрузки, критерий завершения и ситуацию статической начальной нагрузки.

Приращение начальной нагрузки k0 задаёт начало процесса. Эти данные не зависят от ввода чистого загружения и сочетания нагрузок и могут быть больше или меньше 1,0. Программа всегда изображает все результаты на основе приращения нагрузки 1,0 в рамках статического анализа и выполняет дополнительный расчёт с постепенно увеличивающейся нагрузкой в рамках расчёта на устойчивость.

Постепенно увеличивающаяся нагрузка определяется приращением нагрузки Δk. С каждым циклом процесса программа увеличивает нагрузку, которая должна быть проанализирована, путем добавления приращения к ранее проанализированному приращению нагрузки. Приращение остаётся постоянным до тех пор, пока не будет достигнут критерий завершения.

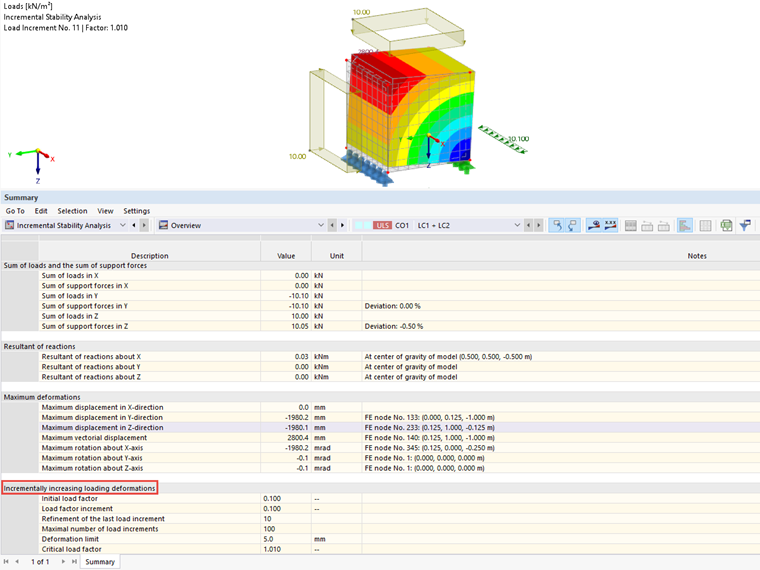

Из-за постоянного размера приращения невозможно определить точный коэффициент нагрузки по критерию завершения. Наконец, программа показывает приблизительный коэффициент нагрузки на основе последнего приращения нагрузки, при котором может быть найдено равновесие для модели. Коэффициент нагрузки рассчитывается в таблице «Расчёт на инкрементальную устойчивость | Обзор | Сводка результатов» при соответствующей нагрузке. Путём задания уточнения последнего приращения нагрузки начальное приращение Δk делится на значение уточнения после достижения критерия завершения, и процесс повторяется от последнего приращения рабочей нагрузки до тех пор, пока не произойдет новое завершение. Из-за меньшего приращения результирующий коэффициент нагрузки является более точным.

Критерием завершения процесса является точка, в которой программа не может найти никакого равновесия для приложенной нагрузки (анализ по методу второго порядка). Кроме того, вы можете задать завершение, активировав максимальную деформацию на конкретном узле.

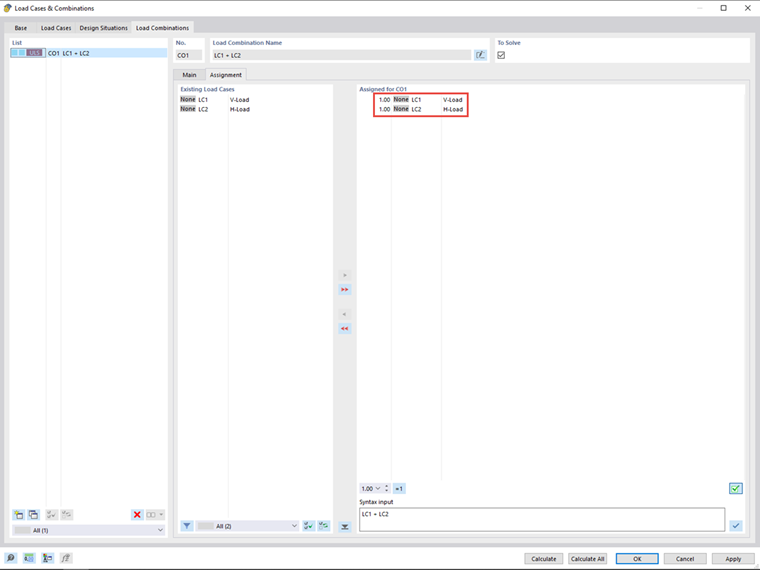

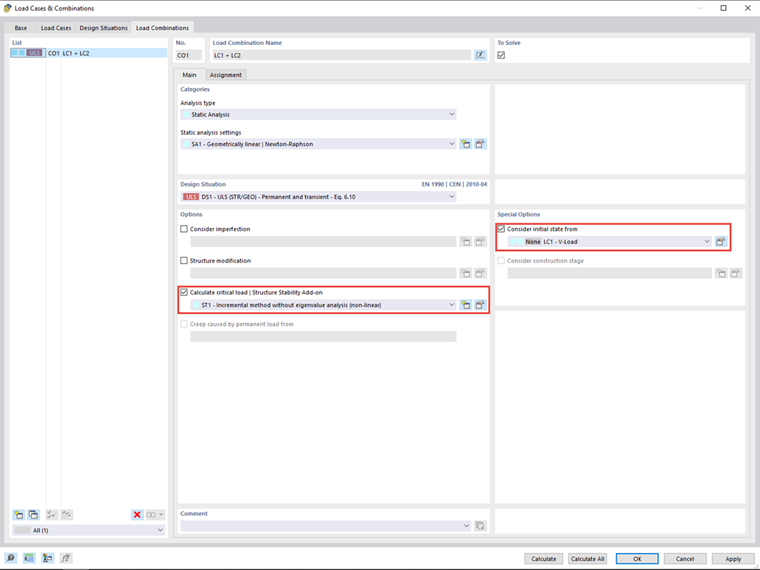

В действительности некоторые компоненты силы остаются постоянными независимо от воздействия (например, собственный вес, предварительное напряжение и т. д.), поэтому RFEM предоставляет возможность придать фиксированный компонент нагрузки для постепенно увеличивающейся нагрузки для сочетанийк нагрузок. Фиксированная нагрузка может быть либо загружением, либо сочетанием нагрузок и задаётся начальным состоянием. Обратите внимание, что составляющая фиксированной нагрузки также должна быть частью анализируемого сочетания нагрузок.

Как правило, при использовании начальных состояний необходимо рассчитывать их в соответствии с тем же методом расчёта, что и загружение или сочетание нагрузок, в котором они используются.

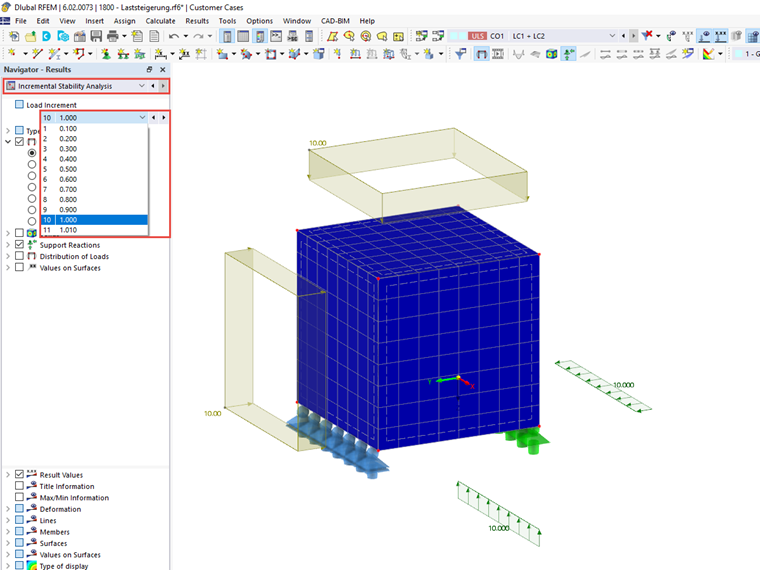

Если в дополнение к конечному коэффициенту нагрузки интерес представляют промежуточные результаты активных приращений нагрузки, можно использовать функцию «Сохранить результаты всех приращений нагрузки» для загружений и сочетаний нагрузок, чтобы изобразить промежуточные результаты. Соответствующие опции доступны в окне панели и в таблицах результатов.



;
