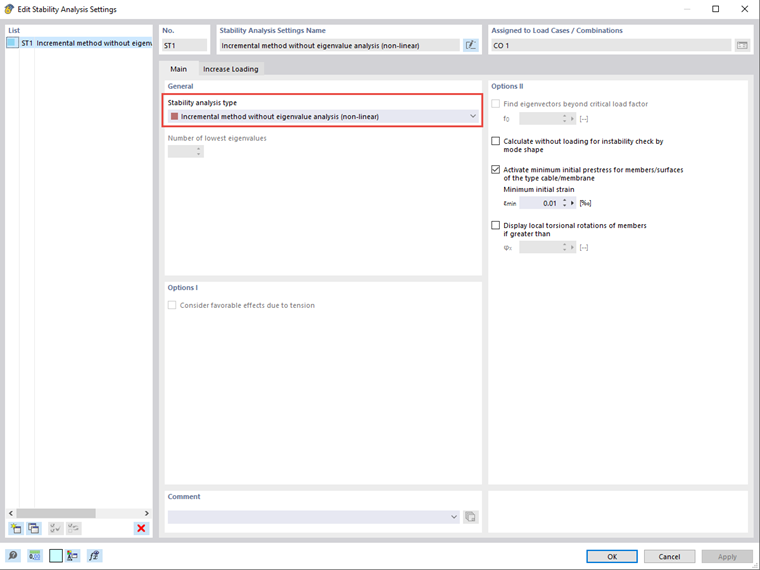

Sí, esto es posible con el complemento de Estabilidad de la estructura.
La función "Carga incrementando gradualmente" de los casos y combinaciones de carga puede aumentar incrementalmente el nivel de carga asignado y encontrar el equilibrio para cada incremento de carga. El factor de carga 1,0 corresponde al 100% de la carga definida. La carga definida se usa para los casos de carga, y la combinación de casos de carga multiplicada por los coeficientes parciales de seguridad se usa para las combinaciones de carga. La configuración detallada de la función define el nivel de carga inicial k0, la cantidad de aumento de carga incremental Δk, el refinamiento del último nivel de carga, el criterio de interrupción y la situación de la carga inicial estática.
El incremento de carga inicial k0 define el inicio del proceso. Esta entrada no depende de la entrada pura de los casos de carga y combinaciones de casos de carga, y puede ser mayor o menor que 1,0. El programa siempre genera todos los resultados basados en el nivel de carga 1.0 dentro del análisis estático y también realiza el cálculo con cargas gradualmente crecientes dentro del análisis de estabilidad.

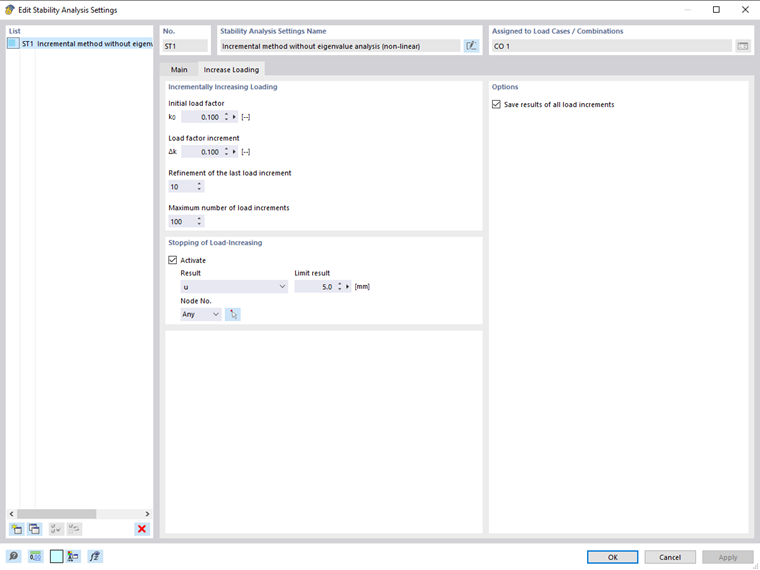

La carga incrementando gradualmente se especifica mediante el incremento de carga Δk. Con cada ciclo de proceso, el programa aumenta la carga que se analizará al sumar el incremento al incremento de carga analizado previamente. El incremento es constante hasta que se alcanza el criterio de interrupción.

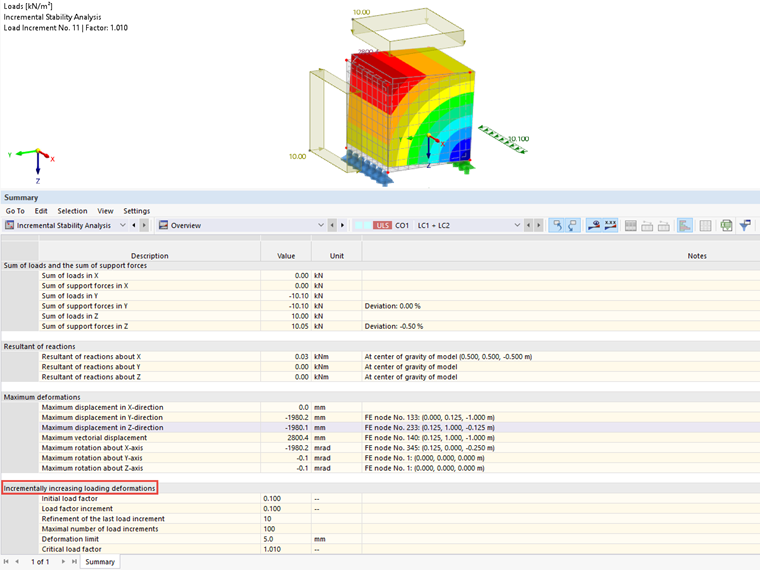

Debido al tamaño de incremento constante, no es posible determinar un factor de carga exacto según el criterio de interrupción. Finalmente, el programa muestra el coeficiente de carga aproximado en base al último incremento de carga en el que se puede encontrar el equilibrio para el modelo. El factor de carga se calcula en la tabla "Análisis de estabilidad incremental | Vista general | Resumen" bajo la situación de la carga respectiva. Al especificar un refinamiento del último incremento de carga, se divide el incremento inicial Δk por el valor de refinamiento después de alcanzar el criterio de finalización, y el proceso se repite desde el último incremento de carga realizado hasta que se dé una nueva finalización. Debido al menor incremento, el factor de carga resultante es más preciso.
El criterio de finalización para el proceso es básicamente el punto en el cual el programa ya no puede encontrar un equilibrio para la carga aplicada (análisis de segundo orden). Además puede especificar la interrupción al activar la deformación máxima de un nudo específico.

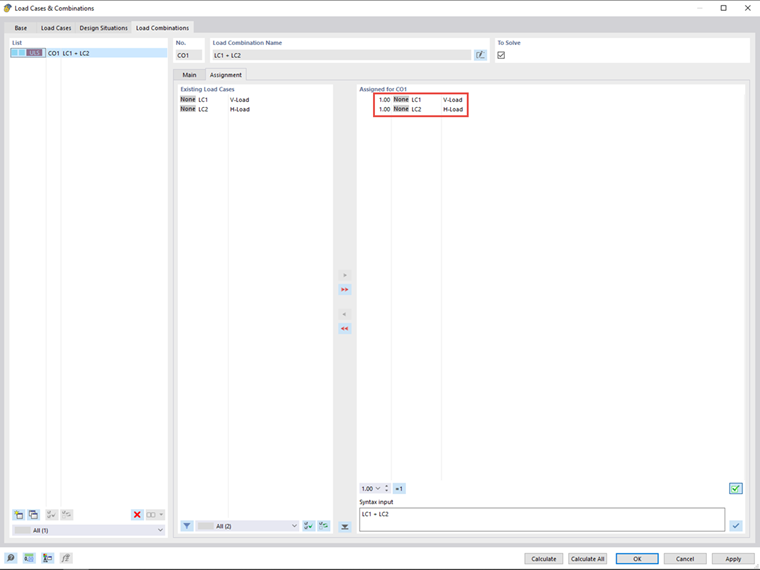

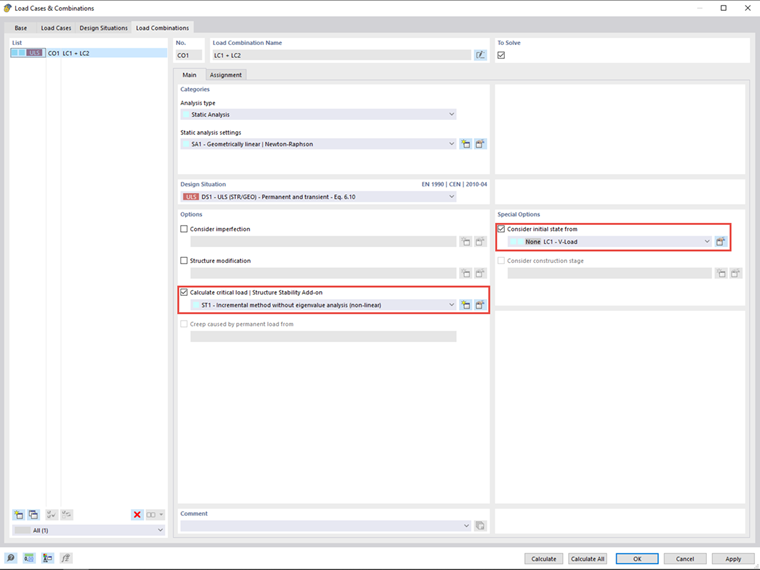

En realidad, ciertos componentes de la fuerza permanecen constantes independientemente de una acción (por ejemplo, el peso propio, el pretensado, etc.), por lo que RFEM ofrece la opción de asignar un componente de carga fijo para la carga incremental para las combinaciones de carga. La carga fija puede ser o bien un caso de carga o una combinación de carga y está definida por el estado inicial. Tenga en cuenta que el componente de carga fijo también debe ser parte de la combinación de carga que se va a analizar.
En general, cuando se usan estados iniciales, es necesario calcularlos según el mismo método de cálculo que el caso de carga o la combinación de carga en la que se usa.

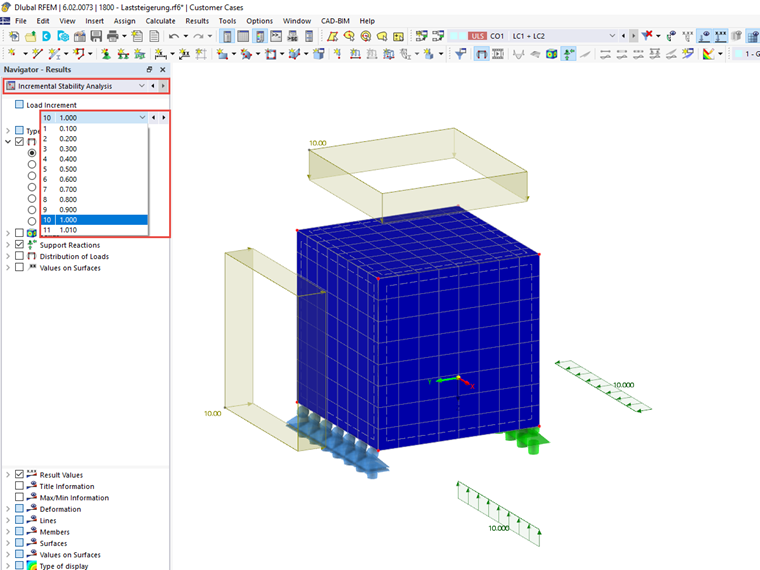

Si los resultados intermedios de los incrementos de carga activos son de interés, además del factor de carga final, es posible utilizar la característica "Guardar los resultados de incrementos de carga" para los casos de carga y combinaciones de carga y así mostrar los resultados intermedios. Las opciones correspondientes están disponibles en la ventana del panel y en las tablas de resultados.
